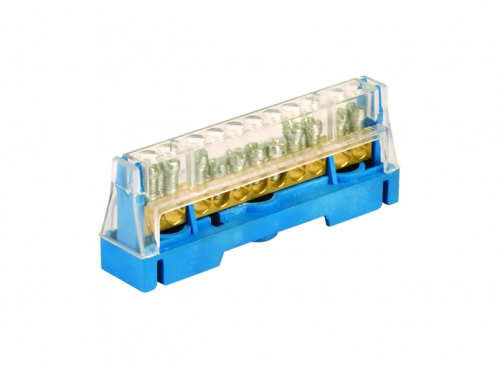

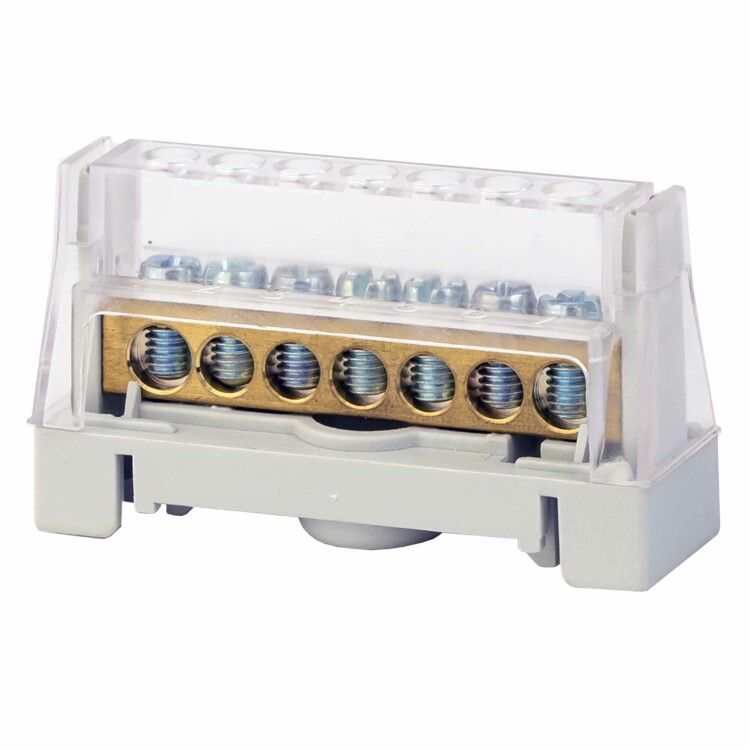

Клеммная колодка соединительная Quadro 1п 63А 16мм² DKC (ДКС) 507F

Клеммная колодка DKC (ДКС) 507f - это надежный однополюсный соединительный элемент для монтажа в электрощитах, предназначенный для коммутации нулевых и заземляющих проводников. Изделие выполнено из латуни с поликарбонатным корпусом, совместимо с DIN-рейкой и подходит для систем с током до 63 А.

Назначение и область применения

Клеммная колодка DKC (ДКС) 507f используется для создания точек соединения в распределительных щитах, особенно там, где требуется надежное заземление или объединение нулевых проводников. Подходит для установки в бытовых, промышленных и коммерческих электроустановках. Часто применяется в системах освещения, автоматики, станков и конвейеров, где важна устойчивость к вибрациям и частому обслуживанию.

Технические характеристики

• Номинальный ток: 63 А
• Номинальное напряжение: 750 В
• Сечение подключаемой жилы: до 16 мм2
• Количество контактов: 7
• Количество клемм на полюс: 7
• Тип присоединения: винтовое
• Материал контактов: латунь
• Материал изоляции: поликарбонат
• Класс воспламеняемости: V2
• Рабочая температура: от -5 C до +85 C
• Способ монтажа: на DIN-рейку 35 мм
• Габариты: 34 × 19 мм (ширина × высота)
• Цвет: серый
• Прозрачность корпуса: да
• Позиция подключения: боковая

Совместимость и монтаж

Клеммная колодка DKC (ДКС) 507f легко фиксируется на стандартной DIN-рейке 35 мм. Для монтажа достаточно защелкнуть её на рейке - никаких дополнительных креплений не требуется. Также возможна установка на плоскую поверхность с помощью встроенных крепёжных отверстий. Винты изготовлены из оцинкованной стали, что исключает срыв резьбы даже после многократного демонтажа. Подключение осуществляется через боковые входы - удобно при плотном расположении проводов. Совместима с распределительными блоками серии BD100xx и BD125xxx как дополнительный полюс.

Безопасность и стандарты

Изоляция выполнена из поликарбоната класса горючести V2 - материал самозатухающий, не распространяет пламя. Корпус прозрачен, что позволяет визуально контролировать состояние соединений без вскрытия. Напряжение 750 В и ток 63 А соответствуют требованиям для большинства промышленных и жилищных сетей. Температурный диапазон от -5 до +85 C гарантирует работу в условиях перепадов температур, включая холодные помещения и нагреваемые щитовые.

Преимущества

• Увеличенное количество клемм (7) на одном полюсе - позволяет объединить несколько проводов без переходников.
• Прозрачная крышка - контроль затяжки и целостности провода без инструментов.
• Латунные контакты обеспечивают низкое переходное сопротивление и долгий срок службы.
• Фиксация на DIN-рейке и возможность крепления на поверхность - гибкость установки.
• Стандартные размеры - совместима с другими компонентами серии Quadro.

Ограничения применения

Не предназначен для подключения алюминиевых проводов без специальных переходных наконечников - латунь и алюминий образуют гальваническую пару, что вызывает окисление. Не рекомендуется использовать в средах с постоянной влажностью выше 95 % без дополнительной герметизации. Максимальное сечение жилы - 16 мм2; более толстые провода не войдут в зажим. Не следует применять в качестве основного выключающего устройства - только для соединения и распределения.

Примеры использования

• Объединение всех PE-проводов в этажном щите.
• Подключение нулевых проводов от нескольких розеточных групп.
• Добавление запасного полюса к распределительному блоку BD125xx в автоматическом щите.
• Создание точки доступа для тестирования напряжения в сложных цепях.

Практические советы

• Перед затяжкой винта убедитесь, что изоляция срезана точно до метки - оголённый провод должен полностью войти в контакт, но не выпирать.
• При использовании многожильных проводов используйте наконечники типа “штырь” - они предотвращают деформацию жил при затяжке.
• Проверьте посадочный диаметр DIN-рейки: 35 мм - стандарт, но проверьте наличие люфта перед фиксацией.
• При замене или модификации цепи отключите питание - хотя клеммы не являются коммутирующими устройствами, они находятся под потенциалом сети.
• Для удобства обслуживания можно пометить каждую клемму этикеткой - благодаря прозрачному корпусу это будет видно сверху.
