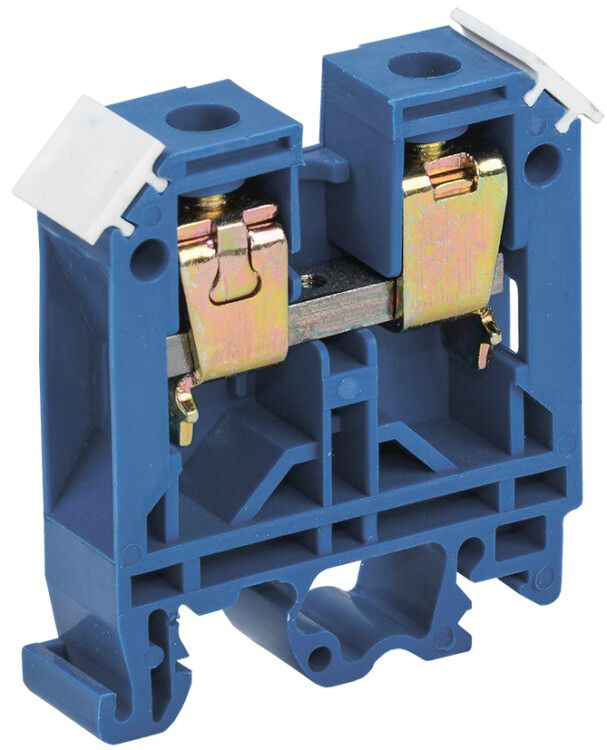

Зажим наборный ЗНИ-16 (JXB100) 85А, 600В, 4-16 мм², синий IEK (ИЭК) YZN10-016-K07

Зажим наборный ЗНИ-16 мм2 синий от IEK предназначен для надёжного и компактного подключения проводников на DIN-рейке. Артикул yzn10-016-k07 используется для соединения нулевых проводов в распределительных щитах, обеспечивая доступную и проверенную сборку в условиях промышленной автоматизации.

Назначение и область применения

Зажим наборный ЗНИ-16 мм2 синий применяется для соединения нулевых (N) и защитных (PE) проводников сечением от 4 до 25 мм2. Подходит для установки в силовых и управляющих щитах: промышленном оборудовании, системах освещения, конвейерах, насосных станциях. Синий цвет соответствует стандартному обозначению нулевого провода. Устанавливается исключительно на DIN-рейку 35 мм.

Технические характеристики

• Диапазон сечений проводов: 4–25 мм2 - позволяет использовать как одножильные, так и многожильные провода средней мощности;
• Номинальный ток: 85 А - рассчитан на нагрузки типичных цепей управления и распределения;
• Номинальное напряжение: 600 В - подходит для сетей до 400 В переменного тока;
• Тип соединения: винтовой - обеспечивает прочное и долговечное крепление;
• Материал корпуса: полиамид PA - высокая механическая прочность и термостойкость;
• Степень защиты: IP20 - защищает от прикосновения пальцами и крупными частицами, но не от воды и пыли;
• Количество контактов: 2 - один вход, один выход, для последовательного соединения;
• Ширина ячейки: 12 мм - совместим с большинством стандартных шкафов и модульных решёток;
• Диапазон температур: –40…+80 C - работает в холодных помещениях и нагреваемых зонах;
• Климатическое исполнение: УХЛ3 - предназначено для умеренного и холодного климата с повышенной влажностью;
• Класс воспламеняемости: V0 - материал самозатухающий, не распространяет пламя;
• Срок службы: 5 лет - при соблюдении условий эксплуатации;
• Позиция соединения: сбоку - удобная маршрутизация проводов в плотных щитах;
• Требуется торцевая пластина: да - для завершения сборки и предотвращения доступа к токоведущим частям.

Совместимость и монтаж

Зажим наборный ЗНИ-16 мм2 синий монтируется на стандартную DIN-рейку 35 мм. Для правильной установки требуется защёлкнуть устройство на рейке до характерного щелчка. После монтажа необходимо затянуть винты моментом, достаточным для надёжного контакта, но без перегрузки - чтобы не повредить жилы. Обязательно используйте торцевую пластину, которая комплектуется отдельно - она предотвращает случайное прикосновение к контактам и обеспечивает целостность сборки. Боковые заглушки также рекомендованы для закрытия свободных контактов в многоступенчатых сборках.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для электроустановок до 1000 В. Материал корпуса имеет класс горючести V0, что снижает риск возгорания при перегрузках. Применение цветового кодирования (синий - ноль) соответствует ГОСТ Р 50462. Наличие торцевой пластины и заглушек обеспечивает выполнение требований по недоступности токоведущих частей после монтажа.

Преимущества

• Высокая надёжность винтового соединения - минимизирует риск ослабления контакта при вибрации;
• Цветовая маркировка - ускоряет идентификацию цепей при обслуживании;
• Компактная ширина (12 мм) - экономит место в щите, особенно при множественных соединениях;
• Устойчивость к широкому диапазону температур - подходит для неотапливаемых помещений;
• Поддержка стандартизированной системы - совместим с другими элементами серии ЗНИ.

Ограничения применения

• Не предназначен для работы во внешних условиях - степень защиты IP20 не защищает от влаги и пыли;
• Не допускается использование в местах с постоянным воздействием химических веществ или масел - материал полиамида устойчив, но не ко всем агрессивным средам;
• Требует обязательного использования торцевой пластины - без неё нарушается безопасность и соответствие нормам;
• Не подходит для проводов меньше 4 мм2 - возможен плохой контакт и выскальзывание жилы;
• Не является коммутирующим устройством - нельзя применять для включения/выключения нагрузки.

Примеры использования

• Объединение нулевых проводов от нескольких автоматов в этажном щите;
• Сборка PE-шин в распределительных пунктах промышленных линий;
• Подключение нулей в системах освещения торговых центров;
• Формирование групповых нулевых шин в щитах HVAC-систем.

Практические советы

• Перед монтажом зачистите жилы на 8–10 мм - этого достаточно для надёжного контакта;
• Используйте отвертку с регулируемым крутящим моментом - переусиливать винт опасно;
• При сборке нескольких зажимов подряд - всегда устанавливайте торцевые пластины на обоих концах группы;
• Для маркировки используйте этикетки, совместимые с серией ЗНИ - они легко крепятся на специальные выступы;
• Артикул yzn10-016-k07 - оптимальный выбор для сечений 10–16 мм2; для больших сечений (до 25 мм2) проверьте качество обжима многожильных проводов;
• Зажим наборный ЗНИ-16 мм2 синий от IEK - часть единой системы, поэтому все компоненты (заглушки, пластины, маркеры) можно заменить без потери совместимости.
