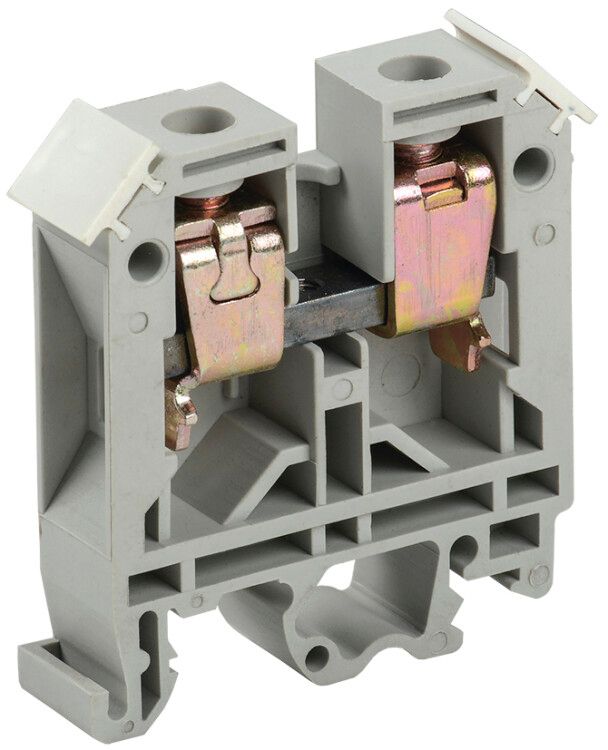

Клемма ЗНИ-16 мм.кв. серый - YZN10-016-K03 IEK

Зажим наборный ЗНИ-16 мм2 серый от IEK - надёжная клемма для компактного и безопасного подключения проводов сечением до 16 мм2 на DIN-рейке. Подходит для распределительных щитов, автоматических систем и промышленного оборудования.

Назначение и область применения

Зажим наборный ЗНИ-16 мм2 серый предназначен для соединения фазных, нулевых и защитных (PE) проводников в электрических щитах. Используется там, где требуется плотная, долговечная и легко проверяемая коммутация: в бытовых, торговых и промышленных распределительных устройствах. Особенно удобен при сборке щитов с высокой плотностью установки - благодаря узкой ширине ячейки (12 мм) можно разместить больше клемм на одной рейке.

Технические характеристики

• Диапазон сечений провода: 4–25 мм2 - позволяет подключать медные жилы от среднего до крупного сечения;
• Номинальный ток: 85 А - обеспечивает работу в нагрузках до этого значения без перегрева;
• Номинальное напряжение: 600 В - подходит для сетей до 600 В переменного тока;
• Тип соединения: винтовое - надёжное, не требует специального инструмента, допускает многократную перезагрузку;
• Материал корпуса: полиамид PA - прочный, термостойкий, самозатухающий (класс горючести V0);
• Степень защиты: IP20 - защищает от доступа пальцами и твёрдых предметов, но не от воды и пыли - применяется только внутри закрытых щитов;
• Количество контактов: 2 - один вход, один выход, используется для последовательного соединения цепей;
• Ширина ячейки: 12 мм - совместим с типовой DIN-рейкой 35 мм, экономит место в шкафу;
• Диапазон температур: -40…+80 C - работает в условиях холодных складов и нагретых помещений;
• Климатическое исполнение: УХЛ3 - рассчитан на умеренный и холодный климат с повышенной влажностью;
• Срок службы: 5 лет - гарантия работоспособности при соблюдении условий эксплуатации;
• Цвет: серый - соответствует стандартному цветовому кодированию для фазных проводников;
• Позиция соединения: сбоку - провода вводятся параллельно, что упрощает маршрутизацию;
• Требуется торцевая пластина: да - для завершения сборки группы клемм нужна заглушка (не входит в комплект).

Совместимость и монтаж

Зажим наборный ЗНИ-16 мм2 серый монтируется на стандартную DIN-рейку 35 мм. Для установки достаточно защёлкнуть его на направляющие рейки - никаких болтов или креплений не требуется. Соединение проводов осуществляется через винтовые зажимы: оголённый провод вставляется в гнездо и затягивается отверткой. Обязательно используйте торцевую пластину при групповой установке - она предотвращает случайный контакт между соседними клеммами и обеспечивает целостность изоляции. Маркер для подписи в комплекте - позволяют быстро идентифицировать цепи.

Безопасность и стандарты

Корпус выполнен из самозатухающего полиамида класса V0 - материал не поддерживает горение и не распространяет пламя. Это важно для соответствия требованиям пожарной безопасности в электроустановках. Степень защиты IP20 исключает риск прикосновения к токоведущим частям, но не защищает от влаги - применение вне герметичных шкафов запрещено. Продукт соответствует требованиям ГОСТ Р 50030.5.1 и IEC 60947-7-1.

Преимущества

• Высокая плотность монтажа - 12 мм на одну клемму позволяет уменьшить размер щита;
• Надёжное винтовое соединение - минимизирует риск ослабления контакта при вибрации;
• Цветовая маркировка - серый цвет сразу указывает на фазный проводник, снижает вероятность ошибки при обслуживании;
• Поддержка маркировки - возможность нанесения этикеток ускоряет диагностику и ремонт;
• Совместимость с другими элементами серии ЗНИ - можно комбинировать с заглушками, переходниками и клеммами других сечений.

Ограничения применения

• Не предназначена для открытой установки - IP20 не защищает от влаги, пыли и внешних воздействий;
• Требует обязательного использования торцевой пластины при групповой установке - без неё возможен пробой между клеммами;
• Не рекомендуется для многожильных проводов без наконечника - лучше использовать обжимные наконечники для надёжного контакта;
• Не подходит для постоянного подключения проводов свыше 25 мм2 - превышение сечения вызовет перегрев и повреждение зажима.

Примеры использования

• Распределительный щит в офисном здании - подключение фазных проводов к автоматическим выключателям;
• Промышленный контроллер - соединение сигналов управления между модулями;
• Щит освещения - коммутация групп светильников по фазам;
• Агрегаты с частотным преобразователем - подключение силовых кабелей к выходным клеммам.

Практические советы

• Перед монтажом всегда проверяйте сечение провода - он должен попадать в диапазон 4–25 мм2; для многожильных проводов используйте обжимные наконечники;
• Затягивайте винты усилием 0,5–0,7 Нм - слишком слабо - плохой контакт, слишком сильно - повредите резьбу;
• Обязательно устанавливайте торцевую пластину после последней клеммы в ряду - даже если кажется, что рядом ничего нет;
• Выбирайте цвет клеммы по функции: серый - фаза, синий - ноль, зелёный/жёлто-зелёный - земля;
• Для замены или доработки щита - ЗНИ-16 мм2 серый совместим с другими изделиями серии ЗНИ от IEK, включая заглушки и перемычки.
