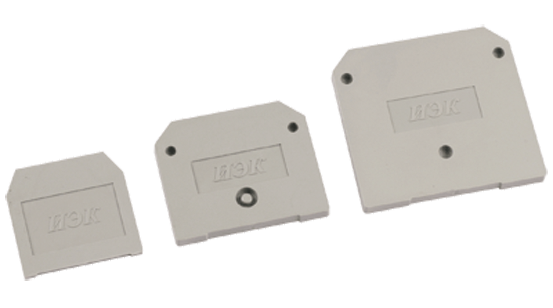

Заглушка для клемм ЗНИ JXB100A 100А 16мм² IEK YZN10D-ZGL-016-K03

Заглушка для клеммника ЗНИ-16 кв.мм (JXB100A) серая - элемент для герметизации свободных контактов в клеммных зажимах серии ЗНИ, обеспечивает безопасную изоляцию и упорядоченный вид сборки в распределительном щите. Применяется совместно с клеммниками IEK (ИЭК), артикул JXB100A.

Назначение и область применения

Загlushka для клеммника ЗНИ-16 кв.мм (JXB100A) серая предназначена для закрытия неиспользуемых контактных отверстий в клеммных зажимах серии ЗНИ. Предотвращает случайное прикосновение к токоведущим частям, защищает от попадания пыли и сторонних предметов. Подходит для установки в силовых и слаботочных цепях в распределительных шкафах, щитах управления, автоматических системах.

Технические характеристики

• Номинальное напряжение: 600 В - допустимо использование в сетях переменного тока до 600 В
• Номинальный ток: 85 А - рассчитана на работу с проводниками, способными выдерживать этот ток
• Степень защиты: IP20 - предохраняет от доступа пальцев и крупных объектов, но не защищает от воды и пыли
• Материал корпуса: негорючий полиамид класса V0 - самозатухающий материал, не распространяет пламя
• Рабочий температурный диапазон: от –40 C до +80 C - работает в условиях холодных помещений и нагреваемых зонах
• Климатическое исполнение: УХЛ3 - умеренно холодный и влажный климат, включая неотапливаемые помещения
• Ширина ячейки: 4 мм - точно соответствует шагу клеммной системы ЗНИ-16
• Цвет: серый - стандартизированная окраска для фазных проводников
• Срок службы: 5 лет - гарантируемая долговечность при соблюдении условий эксплуатации

Совместимость и монтаж

Заглушка для клеммника ЗНИ-16 кв.мм (JXB100A) серая совместима исключительно с клеммниками серии ЗНИ, имеющими сечение 16 кв.мм. Монтируется вручную - просто вставляется в освобожденную ячейку клеммника. Крепление безвинтовое: фиксируется механической защелкой, не требует инструментов. Совпадает с шагом DIN-рейки, поэтому легко устанавливается рядом с другими модулями. Не применяется с клеммниками других серий или сечений - даже небольшое отличие в ширине ячейки препятствует надежному соединению.

Безопасность и стандарты

• Материал изоляции соответствует классу горючести V0 - не поддерживает горение, снижает риск возгорания внутри шкафа
• Защита IP20 соответствует ГОСТ 14254 - обеспечивает базовый уровень безопасности персонала
• Не содержит свинца и опасных веществ согласно RoHS

Преимущества

• Обеспечивает электроизолирующее покрытие открытых контактов - минимизирует риск поражения током
• Поддерживает эргономичный внешний вид шкафа - заполненные ячейки выглядят аккуратнее
• Устойчив к деформациям при нормальных нагрузках - сохраняет форму при многократном демонтаже соседних элементов
• Цветовая маркировка соответствует стандартным требованиям - серый цвет указывает на фазный проводник

Ограничения применения

• Не предназначен для работы во влажных средах, на улице или в местах с высокой запыленностью - степень защиты IP20 недостаточна
• Не используется с клеммниками другого типа (например, WAGO, Phoenix Contact) - геометрия посадочного места несовместима
• Не рекомендовано применять при температурах ниже –40 C или выше +80 C - возможна хрупкость или деформация материала
• Не заменяет функцию заземления или изоляционного экрана - служит лишь для механической защиты

Примеры использования

• Закрытие лишних входов в клеммнике после подключения всех фаз в трехфазной сети
• Формирование чистого вида в щитах управления насосами, вентиляцией, конвейерами
• Использование в промышленных контроллерах, где требуется быстрая замена/демонтаж клемм
• Сборка временных тестовых стендов - позволяет быстро переходить между вариантами подключения

Практические советы

• Перед установкой проверьте соответствие сечения провода - заглушка JXB100A предназначена именно для 16 кв.мм; другие размеры требуют другой модели
• Выбирайте цвет по назначению: серый - для фазы, синий - для N, зеленый - для PE; используйте одинаковые цвета в одном шкафе для удобства обслуживания
• Не используйте усилие при установке - если заглушка плохо встаёт, возможно, повреждён клеммник или неверный тип
• Храните в сухом месте - хотя материал устойчив к влаге, длительное воздействие может влиять на прочность защелки
• Артикул JXB100A всегда указывается в спецификациях проекта - он однозначен для заказа запчастей и ремонта
