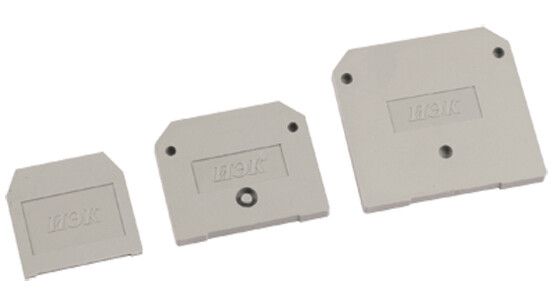

Заглушка для клемм ЗНИ JXB70A 10 мм.кв, 70 А, серая IEK YZN10D-ZGL-010-K03

Заглушка для клеммников ЗНИ-10 мм2 серая (JXB70A) от IEK предназначена для герметизации свободных контактов в клеммниках серии ЗНИ, обеспечивая безопасную и компактную сборку распределительных шкафов. Артикул yzn10d-zgl-010-k03 совместим с клеммниками на 10 мм2 и используется там, где требуется исключить доступ к неиспользуемым контактам.

Назначение и область применения

Заглушка для клеммников ЗНИ-10 мм2 серая (JXB70A) устанавливается на свободные входы клеммников серии ЗНИ, чтобы предотвратить случайное прикосновение к токоведущим частям, попадание пыли и влаги, а также улучшить внешний вид сборки. Подходит для использования в электрошкафах промышленного оборудования, автоматических систем управления, силовых щитах и распределительных устройствах. Серый цвет указывает на применение для фазных проводников.

Технические характеристики

• Номинальный ток: 70 А - выдерживает нагрузку, типичную для цепей освещения, двигателей и других устройств средней мощности;
• Номинальное напряжение: 600 В - рассчитана на работу в сетях переменного тока до 600 В;
• Ширина ячейки: 4 мм - точно соответствует шагу клеммников ЗНИ-10 мм2;
• Степень защиты IP20 - защищает от предметов диаметром более 12,5 мм, но не от воды и пыли; подходит только для внутреннего монтажа в закрытых шкафах;
• Материал: негорючий пластик класса V0 - самозатухающий полиамид, не распространяет пламя;
• Рабочая температура: от -40 до +80 C - сохраняет форму и прочность в условиях холодных складов и нагреваемых шкафах;
• Срок службы: 5 лет - гарантирует надежность при соблюдении условий эксплуатации;
• Климатическое исполнение: УХЛ3 - предназначен для работы в помещениях с умеренным и холодным климатом, без воздействия агрессивной среды;
• Цвет: серый - стандартизированная окраска для фазных проводников.

Совместимость и монтаж

Заглушка для клеммников ЗНИ-10 мм2 серая (JXB70A) совместима только с клеммниками серии ЗНИ того же сечения - 10 мм2. Устанавливается вручную: просто вставляется в свободную ячейку до характерного щелчка. Нет необходимости в инструменте - фиксация безвинтовая. Не применяется с другими сериями клеммников (например, ZNI-2,5 или ZNI-95), так как размеры ячеек отличаются. Для правильной установки проверьте соответствие ширины ячейки - 4 мм.

Безопасность и стандарты

• Материал корпуса соответствует классу горючести V0 по UL 94 - не поддерживает горение и самостоятельно гаснет после удаления источника пламени;
• Защита IP20 соответствует ГОСТ 14254 - обеспечивает механическую защиту от прикосновений к токоведущим частям, но не является водонепроницаемой;
• Не предназначена для открытого монтажа или помещений с повышенной влажностью - требует установки внутри закрытого шкафа.

Преимущества

• Обеспечивает безопасность персонала - исключает риск поражения током при работе рядом со шкафом;
• Упрощает обслуживание - позволяет легко определить, какие контакты заняты, а какие свободны;
• Поддерживает эстетику сборки - однородный внешний вид всей группы клеммников;
• Высокая термостойкость - не деформируется даже при длительном нагреве внутри шкафа;
• Простота монтажа - не требует инструментов, устанавливается одной рукой.

Ограничения применения

• Не использовать вне закрытых электрошкафов - степень защиты IP20 не защищает от влаги и пыли;
• Не подходят для клеммников другого типа или сечения - например, не совместимы с ЗНИ-2,5 или ЗНИ-95;
• Не предназначены для постоянного воздействия химически активных веществ - не рекомендованы для агрессивных сред;
• Срок службы ограничен 5 годами - после этого времени рекомендуется замена, особенно при высоких температурах или частых перепадах режимов.

Примеры использования

• На промышленных станках - заглушки используются для закрытия неиспользуемых фазных входов в клеммниках управления;
• В распределительных щитах жилых домов - для оформления свободных мест после завершения подключения;
• На конвейерах и линиях автоматизации - обеспечивают безопасность при регулярном обслуживании оборудования;
• В системах энергообеспечения - когда часть клеммников остается резервными для будущего расширения сети.

Практические советы

• Выбирайте цвет заглушки по функции провода: серый - для фазы, синий - для нуля, желто-зеленый - для земли;
• Перед установкой убедитесь, что клемма действительно не используется - нельзя закрывать контакты под нагрузкой;
• Проверяйте плотность посадки - если заглушка болтается, возможно, она не подходит к конкретному экземпляру клеммника;
• Храните запасные заглушки в одном месте - они маленькие и легко теряются;
• Артикул yzn10d-zgl-010-k03 всегда используйте для заказа именно этой модели - другие цвета или размеры не взаимозаменяемы.
