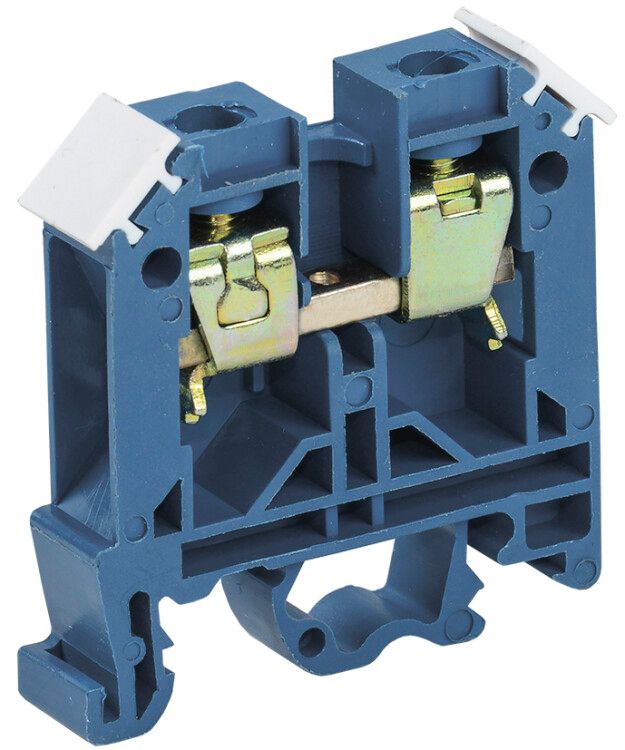

Клемма ЗНИ-10 мм.кв. синий - YZN10-010-K07 IEK

Зажим наборный ЗНИ-10 мм2 синий (JXB70А) от IEK предназначен для надежного и компактного подключения фазных, нулевых и защитных проводников сечением до 16 мм2. Устанавливается на DIN-рейку, используется в распределительных щитах и автоматических системах управления. Артикул yzn10-010-k07 соответствует серии ЗНИ, где синий цвет указывает на нулевой проводник.

Назначение и область применения

Зажим наборный ЗНИ-10 мм2 синий (JXB70А) применяется для коммутации нулевых проводников в электрических щитах. Подходит для подключения медных и алюминиевых жил сечением от 1 до 16 мм2. Часто используется в бытовых, промышленных и коммерческих распределительных устройствах - например, в щитах освещения, системах автоматизации, станционном оборудовании. Синий цвет стандартизирован под нулевые провода (N) согласно ГОСТ Р 50462.

Технические характеристики

• Диапазон сечений проводов: 1–16 мм2
• Номинальный ток: 70 А
• Номинальное напряжение: 600 В
• Количество контактов: 2 (вход и выход)
• Тип соединения: винтовой зажим с регулируемым моментом затяжки
• Материал корпуса: полиамид PA, класс горючести V0 (самозагасающий)
• Степень защиты: IP20 - защита от доступа пальцами и твердыми предметами >12,5 мм, без защиты от воды
• Рабочая температура: от –40 C до +80 C
• Ширина: 10,5 мм - совместима с DIN-рейкой 35 мм
• Цвет: синий (обозначает нулевой проводник)
• Срок службы: 5 лет при соблюдении условий эксплуатации
• Климатическое исполнение: УХЛ3 - для умеренного и холодного климата, в помещениях с контролируемой влажностью

Совместимость и монтаж

Зажим наборный ЗНИ-10 мм2 синий (JXB70А) монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защелкнуть его на рейку - никаких инструментов не требуется. Соединение выполняется через винты снизу: провод вводится сбоку, зажимается винтом. После монтажа необходимо использовать торцевую пластину - она обеспечивает герметичность и предотвращает случайное прикосновение к соседним контактам. Боковые заглушки (входят в комплект серии) также рекомендованы для завершения сборки шины. Маркер для подписи в комплект не входит - его можно приобрести отдельно.

Безопасность и стандарты

Корпус выполнен из самозагасающего полиамида класса V0 - материал не поддерживает горение и не распространяет пламя. Применение синего цвета соответствует требованиям ГОСТ Р 50462 для обозначения нулевого проводника. Степень защиты IP20 исключает риск прикосновения к токоведущим частям, но не защищает от влаги - применение допускается только внутри сухих помещений. Сертифицирован для работы в условиях УХЛ3, что гарантирует стабильность при перепадах температуры и средней влажности.

Преимущества

• Высокая плотность монтажа: всего 10,5 мм на один модуль - позволяет экономить место в щите
• Надежная фиксация проводов благодаря винтовому зажиму с четко заданным усилием
• Цветовая маркировка снижает вероятность ошибок при монтаже и обслуживании
• Поддержка многожильных и одножильных проводов в одном диапазоне
• Совместимость с другими элементами серии ЗНИ - легко формировать шины любой длины

Ограничения применения

• Не предназначена для внешних установок - IP20 не защищает от влаги и пыли
• Не подходит для проводов сечением менее 1 мм2 или более 16 мм2 - возможен перегрев или плохой контакт
• Обязательно использование торцевой пластины; без неё нарушается изоляция между смежными зажимами
• Не рекомендуется для циклических нагрузок выше 70 А - длительная работа на пределе сокращает срок службы
• Не подходит для алюминиевых проводов без предварительной обработки (необходимо применение антиоксидантной пасты)

Примеры использования

• Подключение нулевой шины в квартирном щитке после счетчика
• Распределение PEN-проводника в промышленном щите
• Формирование группы нулевых проводов для групп освещения
• Сборка шины в щитах HVAC, насосных станций, конвейерных линиях

Практические советы

• Перед монтажом проверьте сечение провода - используйте калибратор, чтобы избежать перегрузки
• Затягивайте винт рукой до упора, затем слегка - не переусердствуйте, чтобы не повредить внутреннюю планку
• Всегда устанавливайте торцевые пластины на обоих концах шины - даже если кажется, что рядом ничего нет
• Для удобства обслуживания используйте боковые заглушки - они предотвращают попадание стороннего металла
• При замене старого зажима - отключите питание, проверьте отсутствие напряжения тестером
• ЗНИ-10 мм2 синий (JXB70А) от IEK - оптимальный выбор для стандартных нулевых шин; для больших сечений выбирайте модели ЗНИ-25 или ЗНИ-35
