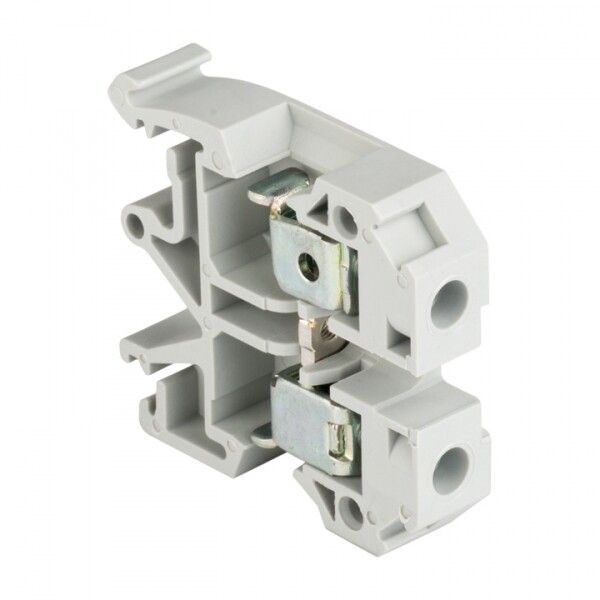

Клеммная колодка JXB-10/35 PROxima 70А 6-10 мм² EKF plc-jxb-10/35gy

Колодка клеммная проходная JXB-10/35, 70 А, серая от бренда EKF предназначена для надежного соединения проводов в промышленных распределительных щитах. Эта модель из серии JXB PROxima обеспечивает прочное винтовое соединение при токе до 70 А и совместима с DIN-рейкой, что делает её универсальным решением для монтажа в автоматике, станках и системах управления.

Назначение и область применения

Колодка клеммная проходная JXB-10/35, 70 А, серая используется для передачи электроэнергии между двумя точками в цепи без разрыва - то есть провода заходят с одной стороны и выходят с другой. Подходит для установки в распределительных щитах промышленного оборудования: станков, конвейеров, систем автоматизации, насосных и вентиляционных установок. Применяется в сетях переменного тока 50 Гц, рассчитана на длительную работу в условиях высокой нагрузки.

Технические характеристики

• Номинальный ток: 70 А
• Номинальное напряжение: 800 В
• Диапазон сечений проводов: 6–10 мм2
• Тип соединения: винтовое
• Материал корпуса: полиамид (пожаробезопасный, класс V0) + стальные контактные элементы
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным частицам, но не от воды
• Рабочий температурный диапазон: от –40 C до +80 C
• Ширина: 10 мм, высота: 45 мм
• Способ монтажа: фиксация на DIN-рейке (35 мм)
• Количество контактов: один (проходной - два зажима на одном устройстве)
• Позиция подключения: провода вводятся сбоку
• Требует торцевую пластину: да
• Цвет: серый
• Соответствие нормам: IEC 60309-1(1999), ГОСТ Р 50030.7.2002
• Гарантия: 84 месяца

Совместимость и монтаж

Колодка клеммная проходная JXB-10/35, 70 А, серая устанавливается на стандартную DIN-рейку шириной 35 мм. Для правильной сборки необходимо использовать торцевые пластины - они предотвращают случайное замыкание между соседними клеммами и обеспечивают механическую стабильность всей группы. Монтаж выполняется простым защелкиванием на рейку; подключение проводов - через винт, который затягивается отверткой. Убедитесь, что сечение провода соответствует указанному диапазону (6–10 мм2): меньшие жилы могут плохо фиксироваться, большие - повредить зажим.

Безопасность и стандарты

Корпус изготовлен из самозатухающего полиамида класса горючести V0 - материал не поддерживает пламя после удаления источника возгорания. Соответствует требованиям IEC 60309-1 и ГОСТ Р 50030.7.2002, что гарантирует безопасность в промышленных условиях. IP20 позволяет использовать устройство только внутри закрытых щитов, где исключён доступ к токоведущим частям и попадание влаги. Нельзя применять во влажных помещениях, на улице или в средах с повышенной запылённостью без дополнительной защиты.

Преимущества

• Устойчивость к перегрузкам благодаря медным контактам и прочному корпусу
• Фиксированная ширина 10 мм - компактное расположение в щите, экономия места
• Проходная конструкция - минимизирует количество соединений, снижает риск отказа
• Серый цвет - легко отличим от других типов клемм, упрощает диагностику
• Длительная гарантия (7 лет) указывает на высокую надёжность материала и производства

Ограничения применения

• Не предназначен для работы вне помещений - IP20 не защищает от влаги и пыли
• Запрещено использование с проводами меньше 6 мм2 или больше 10 мм2 - возможен перегрев или плохой контакт
• Обязательно требует установки торцевых пластин - без них существует риск короткого замыкания при плотном монтаже
• Не рекомендуется для частых демонтажей - многократное затягивание винта может деформировать контакт
• Подходит только для постоянного тока 50 Гц - не для импульсных или высокочастотных сигналов

Примеры использования

• Передача питания от входного автомата к групповым рубильникам в щите станка
• Соединение фазы между несколькими пускателями в системе конвейера
• Разветвление нулевого проводника в распределительном щите производственного цеха
• Использование в качестве переходника между кабелем и шиной в системах автоматического управления

Практические советы

• Перед монтажом проверьте сечение провода - используйте калибратор или штангенциркуль. Лучше всего подходят одножильные медные провода.
• Затягивайте винт равномерно, без усилия. Перетягивание может повредить внутреннюю часть зажима.
• Всегда устанавливайте торцевые пластины даже при использовании одной клеммы - это обязательное условие безопасности.
• При групповой установке нескольких JXB-10/35 оставляйте минимальный зазор 5 мм между ними для лучшего теплоотвода.
• Эта клемма - часть ассортимента EKF PROxima, рекомендованного для проектов. Выбирайте её как базовый элемент в стандартизированных решениях.
