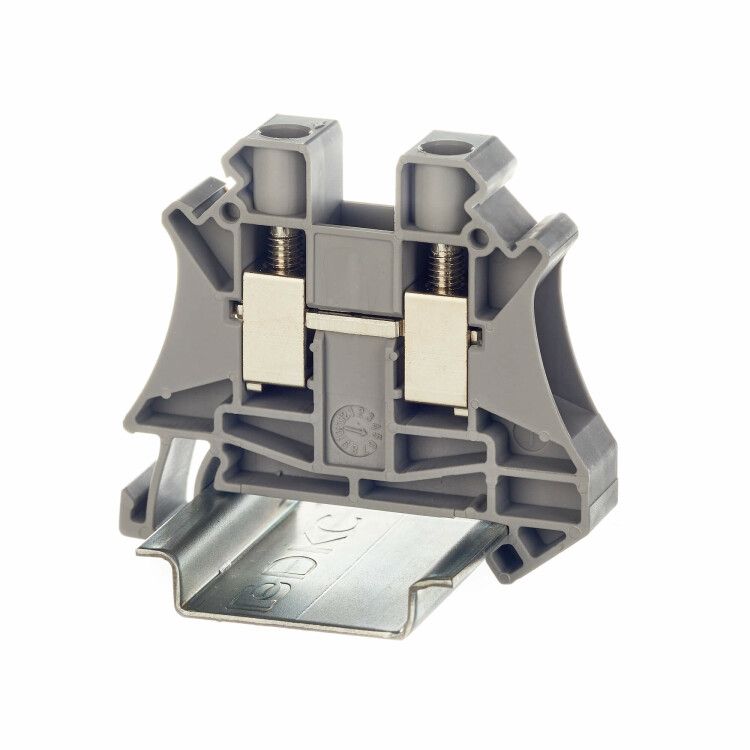

Клемма винтовая проходная

Устройства для надёжного соединения проводников на DIN-рейке в распределительных щитах. Применяются в силовых и вторичных цепях автоматики и энергоснабжения.

Как выбрать

Основные параметры, определяющие соответствие клеммы вашей задаче:

• Номинальный ток: должен соответствовать нагрузке линии. Превышение приведёт к перегреву, недобор - к лишним затратам.
• Диапазон сечений: определяет совместимость с жилами вашего кабеля. Убедитесь, что минимальное и максимальное сечение покрывают ваши проводники.
• Способ монтажа: все представленные модели рассчитаны на установку на стандартную DIN-рейку 35 мм.
• Цвет и маркировка: используется для визуального разделения цепей (например, питание/нуль), но не влияет на технические характеристики.
• Материал корпуса: полиамид (PA) обеспечивает стойкость к нагреву и возгоранию. Различия в конструкции могут влиять на теплорассеивание и механическую прочность.

Выбор по характеристикам

По рабочему току и сечению провода

Клеммы условно делятся на группы по максимальному току и размеру подключаемого провода. Это основной критерий - устройство должно физически принимать ваш кабель и выдерживать длительный ток. Например, для линий освещения хватит 24-32 А, для мощных потребителей - уже нужны 76 А и выше. При этом клеммы на 2.5 мм кв. (24 А) не подойдут для 16 мм кв., даже если они рядом по цене - просто потому что провод не войдёт.

Товары: [1] [2] [3] [4] [5] [6] [7] [8] [9] [10] [11] [12] [13] [14] [15] [16] [17] [18] [19] [20] [21] [22] [23] [24] [25] [26] [27] [28] [29] [30] [31] [32] [33] [34] [35] [36] [37] [38] [39] [40] [41] [42] [43] [44]

По типу исполнения и дополнительным возможностям

Некоторые серии поддерживают использование вставных или винтовых перемычек между соседними клеммами - это упрощает сборку шин питания. Также различается количество точек подключения: большинство - двухполюсные, но есть трёхконтактные модификации (например, [16]), позволяющие соединить три провода. Такие используются редко - обычно при необходимости разводки одной линии на несколько направлений.

Товары: [1] [2] [3] [4] [5] [6] [7] [8] [9] [10] [11] [12] [13] [14] [15] [16] [17] [18] [19] [20] [21] [22] [23] [24] [25] [26] [27] [28] [29] [30] [31] [32] [33] [34] [35] [36] [37] [38] [39] [40] [41] [42] [43] [44]

Выбор по бюджету

Бюджетные решения

Подходят для простых задач: подключение света, розеточных групп малой мощности, слаботочных цепей. Чаще всего имеют меньший диапазон сечений (до 2.5-4 мм кв.) и номинал тока 24-32 А. Компромисс - более узкая область применения, меньше запас по перегрузке. Однако для домашнего использования таких параметров достаточно. Конструктивно аналогичны более дорогим собратьям, но ориентированы на массовое применение.

Товары: [1] [2] [3] [4] [5] [6] [7] [34] [35]

Средний сегмент

Охватывает большинство практических случаев: линии до 16 мм кв. и токов до 76 А. Широкий диапазон сечений позволяет работать с многожильными и однопроволочными кабелями. Большинство изделий выполнено из качественного полиамида, обеспечивающего термостойкость и пожаробезопасность. Подходит для щитов учёта, распределительных шкафов, оборудования средней мощности. Здесь уже можно найти цветовые варианты и версии с возможностью установки перемычек.

Товары: [18] [19] [20] [21] [22] [23] [24] [25] [26] [36] [37] [38] [39] [8] [9] [10] [11] [12] [14] [17]

Высокий ценовой сегмент

Клеммы на большие токи (от 125 А и выше) и крупные сечения (до 240 мм кв.). Используются в промышленных сетях, вводных устройствах, системах генерации и распределения большой мощности. Высокая цена обусловлена увеличенными габаритами, большим расходом материала, усиленной контактной группой и повышенными требованиями к безопасности. Эти изделия рассчитаны на длительную работу в условиях высоких токов, поэтому важна их механическая и термическая стабильность. Экономить здесь не стоит - отказ одного элемента может повлечь серьёзные последствия.

Товары: [28] [29] [30] [31] [32] [33] [40] [41] [13] [15] [42] [44] [43] [16]

Выводы

Если задача - подключение бытовых линий до 2.5 мм кв. → выбирайте [1] [2] [6]. Для сечений 6-10 мм кв. и токов до 57 А → смотрите [18] [19] [25]. Линии 16-35 мм кв. требуют клемм типа [27] [28] [11]. Для сечений 50-95 мм кв. и выше → подходят [13] [15] [41]. Если нужна трёхпроводная связка - единственный вариант в списке: [16]. Для всех решений критично соответствие сечения провода и номинального тока - сверьтесь с проектом перед выбором.
