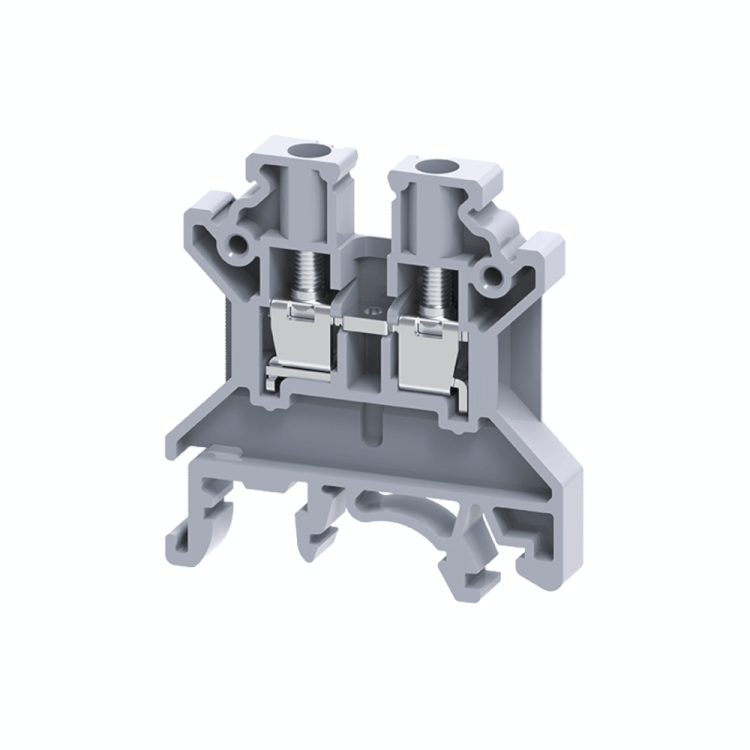

Клемма проходная 4 кв.мм винтовая OptiClip CTS-4-I-32A-(0,2-6)-серый - 289773 КЭАЗ

Клемма проходная винтовая CTS-4-I-32A-(0,2-6) серая - это надёжное устройство для создания постоянного электрического соединения между двумя проводниками, установленное на DIN-рейку. Применяется в щитах автоматики, системах управления и распределения энергии. Бренд КЭАЗ обеспечивает соответствие требованиям промышленной стандартизации, а артикул 289773 позволяет точно идентифицировать модель.

Назначение и область применения

Клемма проходная винтовая CTS-4-I-32A-(0,2-6) серая предназначена для передачи тока между входным и выходным проводом без разрыва цепи. Подходит для подключения медных и алюминиевых жил в силовых и слаботочных цепях. Часто используется в комплектных распределительных устройствах (НКУ), пультах управления, шкафах автоматики, системах освещения и промышленном оборудовании.

Технические характеристики

• Номинальный ток: 32 А - выдерживает длительную нагрузку до этого значения без перегрева
• Номинальное напряжение: 1000 В - безопасно работает в сетях переменного и постоянного тока до 1 кВ
• Диапазон сечений проводов: 0,2–6 мм2 - подходит для тонких жил (например, сигнальных) и средних (до 2,5–4 мм2)
• Способ монтажа: фиксация на DIN-рейку 35 мм - установка защёлкиванием, без инструментов
• Количество контактов: 2 - один вход, один выход, соединение внутри клеммы
• Тип соединения: винтовое - зажим осуществляется винтом, обеспечивающий прочный контакт
• Материал корпуса: полиамид PA - термостойкий, самозатухающий, устойчив к механическим воздействиям
• Класс воспламеняемости: V0 - материал не поддерживает горение, соответствует нормам безопасности
• Рабочая температура: от –40 C до +85 C - допускает применение в холодных помещениях и нагретых зонах оборудования
• Ширина: 6 мм - компактный форм-фактор, удобен для плотной укладки в шкафах
• Цвет: серый - стандартный цвет для промышленных клемм, легко различим среди других элементов
• Позиция соединения: сбоку - провода вводятся параллельно друг другу, что упрощает маршрутизацию

Совместимость и монтаж

Клемма CTS-4-I-32A-(0,2-6) серая совместима с любой стандартной DIN-рейкой 35 мм. Устанавливается путём защёлкивания - достаточно вставить нижнюю часть в рейку и нажать сверху до характерного щелчка. Для демонтажа используйте отвертку, чтобы отвести фиксатор. Винтовой зажим требует затяжки моментом 0,2–0,3 Нм - переусердствовать нельзя, чтобы не повредить внутренний механизм. Провода должны быть зачищены на 6–8 мм, без оголённых жил вне зажима. Максимальное сечение - 6 мм2; использование проводов больше не допускается - это вызывает перегрев и риск возгорания.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями IEC 60947-7-1 и ГОСТ Р 50030.5.5. Корпус изготовлен из материала класса V0 - он не распространяет пламя даже при высоких температурах. Защита IP20 - доступ к токоведущим частям возможен только при открытой крышке, что исключает случайное прикосновение. Напряжение 1000 В позволяет использовать клемму в промышленных системах, включая преобразователи частоты и системы управления двигателями.

Преимущества

• Высокая надёжность соединения благодаря винтовому зажиму - меньше вероятность ослабления контакта со временем
• Компактность (6 мм) - экономия места в шкафу, возможность установки нескольких клемм рядом
• Удобный ввод проводов сбоку - минимизация пересечений и запутанности проводки
• Стандартный интервал сечений 0,2–6 мм2 - покрывает большинство задач в автоматизации и управлении
• Термостойкость и самозатухание корпуса - снижают риск аварий при перегрузках

Ограничения применения

• Не предназначен для многожильных проводов без наконечников - требуется обжим кабельных наконечников для жил >1,5 мм2
• Запрещено подключение проводов сечением более 6 мм2 - приведёт к перегреву и разрушению зажима
• Не рассчитана на частые отключения - не является коммутационным устройством, только для постоянного соединения
• Не имеет индикации состояния - отсутствуют световые сигналы о целостности цепи
• Не рекомендовано для внешнего монтажа - отсутствует защита от влаги и пыли (IP20)

Примеры использования

• Подключение датчиков и исполнительных механизмов в панелях управления станков
• Разветвление сигнальных цепей в системах автоматического контроля
• Соединение проводов между модулями PLC и реле
• Формирование групповых соединений в распределительных щитах объектов ЖКХ
• Объединение нулевых и заземляющих проводников в щитах с ограниченным местом

Практические советы

• Перед установкой проверьте, что сечение провода попадает в диапазон 0,2–6 мм2 - иначе клемма не будет работать надёжно
• Для многожильных проводов всегда используйте обжимные наконечники - они предотвращают выпадение жил и улучшают контакт
• Затягивайте винт до упора, но без усилия - после первого щелчка больше не крутив
• При сборке шкафа располагайте клеммы так, чтобы провода не перекручивались - это продлит срок службы
• Проверяйте контакт через год после установки - особенно в условиях вибраций или колебаний температур
• Артикул 289773 - точный идентификатор модели. При замене убедитесь, что берёте именно эту клемму, а не аналог с другим диапазоном сечений
