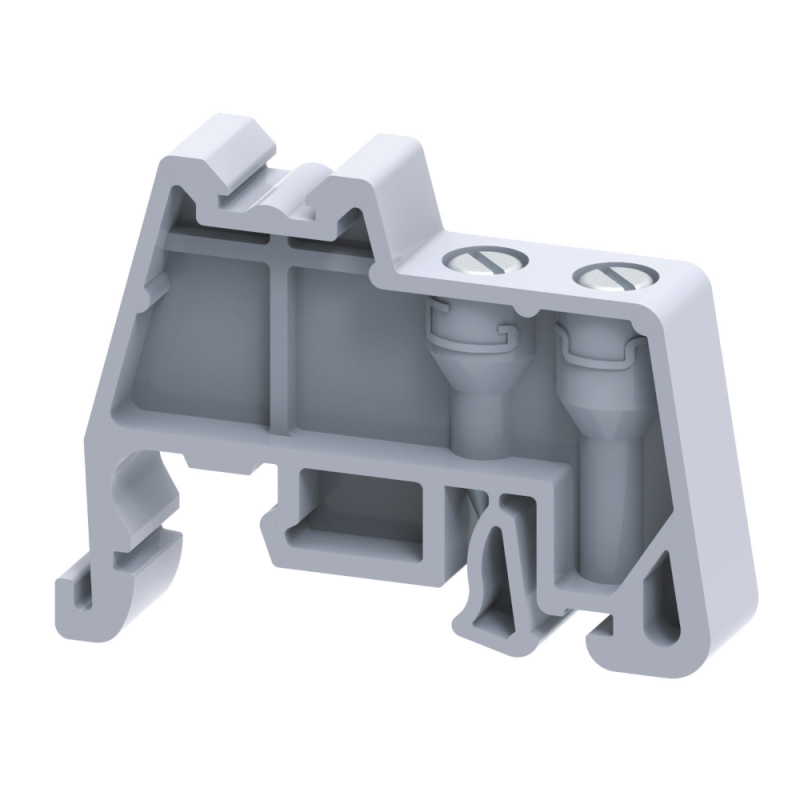

Стопор концевой винтового типа OptiClip CA702 - 332727 КЭАЗ

Стопор концевой винтового типа OptiClip CA702 - это элемент крепления для фиксации клеммных рядов на DIN-рейке. Бренд КЭАЗ обеспечивает надёжную совместимость с промышленными шинами, а артикул 332727 позволяет точно идентифицировать продукт при заказе и замене.

Назначение и область применения

Стопор концевой винтового типа OptiClip CA702 используется для предотвращения смещения или выпадения клеммных блоков с DIN-рейки. Применяется в распределительных щитах, панелях управления и автоматических системах, где требуется жёсткая фиксация компонентов. Подходит для установки на рейки стандарта DIN32 и DIN35. Обязательно устанавливается с обоих концов клеммного ряда - один стопор на каждом конце - чтобы исключить продольное перемещение.

Технические характеристики

• Тип зажима: винтовой - регулируемое крепление с помощью отвертки;
• Резьба: метрическая - совместима со стандартными крепёжными элементами;
• Материал корпуса: пластик класса V0 - самозагасающий, не поддерживает горение;
• Степень защиты IP: IP00 - не имеет защиты от пыли и воды, предназначен для внутренней установки в защищённых корпусах;
• Форма: прямоугольная - оптимальна для плотной посадки на рейку;
• Цвет: серый - соответствует цветовой гамме большинства клеммных изделий КЭАЗ;
• Детали: металлические части оцинкованы - повышена коррозионная стойкость внутри оборудования.

Совместимость и монтаж

OptiClip CA702 совместим с DIN-рейками типов DIN32 и DIN35. Установка выполняется путём вставки стопора в крайний паз рейки и затяжки винта до упора. Для правильной работы необходимо, чтобы клеммный ряд был полностью собран перед установкой стопоров. Винты не требуют специальных инструментов - достаточно плоской отвёртки. На боковых поверхностях есть углубления для вставки этикеток или держателей маркеров - позволяют легко идентифицировать группы контактов.

Безопасность и стандарты

Материал корпуса соответствует классу воспламеняемости V0 по UL94 - при возгорании материал самостоятельно тушится, что снижает риск распространения огня внутри щита. Несмотря на отсутствие степени защиты IP, применение допускается только в условиях, где оборудование изолировано от внешних воздействий - например, в закрытых электрощитах.

Преимущества

• Удобная винтовая система - позволяет демонтировать и переустанавливать стопор без потери прочности крепления;
• Интегрированные места для маркировки - экономят время при обслуживании и диагностике;
• Оцинкованные стальные элементы - увеличивают срок службы даже в условиях повышенной влажности внутри щита;
• Совместимость с широким спектром клеммных блоков КЭАЗ - минимизирует необходимость подбора аналогов.

Ограничения применения

Стопор концевой винтового типа OptiClip CA702 нельзя использовать вне закрытых электрощитов - IP00 не защищает от пыли, влаги, механических ударов или химического воздействия. Также он не предназначен для крепления на других типах реек (например, G-образных или T-профилей). Не рекомендуется применять в средах с высокими уровнями вибрации без дополнительной фиксации.

Примеры использования

• Фиксация клеммных рядов в силовых щитах промышленных станков;
• Закрепление модульных устройств в АВР-панелях;
• Установка в распределительных щитах объектов ЖКХ, логистики, пищевой промышленности;
• Системы автоматизации с использованием клеммных колодок KЭAZ серии CA.

Практические советы

• Перед монтажом проверьте, что клеммный ряд установлен ровно - перекос может помешать плотному прилеганию стопора;
• Не перетягивайте винт - это может деформировать пластиковую основу или повредить рейку;
• Используйте стопоры парно: всегда устанавливайте два экземпляра - слева и справа - даже если кажется, что один достаточен;
• При замене старого стопора - сверьте артикул 332727, чтобы избежать несовместимости с новыми клеммами;
• Для удобства маркировки используйте термостойкие этикетки, подходящие по глубине углублений - они не выступают и не цепляются при сборке.
