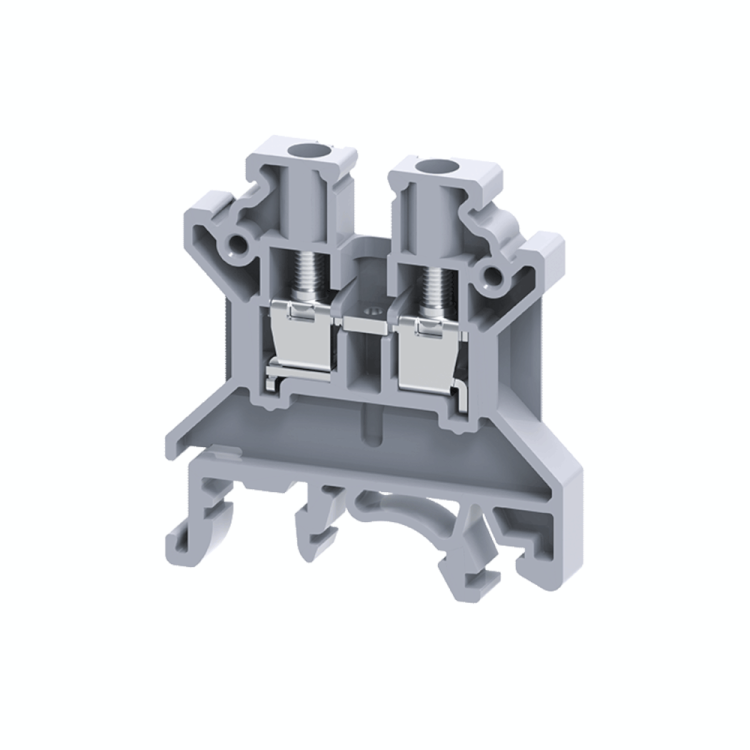

Клемма проходная 6 кв.мм винтовая OptiClip CTS-6-I-41A-(0,5-6)-серый - 289775 КЭАЗ

Клемма проходная винтовая CTS-6-I-41A-(0,5-6) серая - надёжное соединение для проводов сечением до 6 мм2 в системах управления и распределения энергии. Продукт бренда КЭАЗ Optima предназначен для установки на DIN-рейку и используется там, где важна прочность механического контакта и долгий срок службы.

Назначение и область применения

Клемма проходная винтовая CTS-6-I-41A-(0,5-6) серая служит для создания постоянного электрического соединения между двумя проводниками. Подходит для силовых цепей и цепей управления в щитах автоматики, распределительных устройствах, станках и конвейерах. Устанавливается внутри шкафов НКУ - нормированных коммутационных устройств.

Технические характеристики

• Диапазон сечений провода: 0,5–6 мм2 - позволяет подключить медные или алюминиевые жилы от тонких до средних сечений;
• Номинальный ток: 41 А - выдерживает нагрузку без перегрева при длительной работе;
• Номинальное напряжение: 1000 В - безопасно применять в сетях до 1 кВ переменного и постоянного тока;
• Тип соединения: винтовое - обеспечивает плотный контакт при затяжке отверткой;
• Способ монтажа: фиксация на DIN-рейку 35 мм - легко крепится и демонтируется без инструментов;
• Ширина ячейки: 8 мм - компактная конструкция, экономящая место в шкафу;
• Материал корпуса: полиамид PA - устойчив к ударным нагрузкам, химическим воздействиям и высоким температурам;
• Класс воспламеняемости: V0 - материал самозагасает при возгорании;
• Рабочая температура: от –40 C до +85 C - работает в холодных помещениях и нагретых зонах оборудования;
• Цвет: серый - соответствует стандартному цветовому решению промышленных клемм;
• Количество контактов: два - вход и выход, без внутреннего разрыва;
• Позиция соединения: сбоку - удобно для прокладки проводов параллельно рейке;
• Направление кодирования: горизонтальное и вертикальное - совместима с различными способами маркировки и ориентации в сборке;
• Тип держателя предохранителя: винтовой - не предназначена для установки предохранителей, указано как техническая деталь конструкции;
• Тип питания для индикации дефекта: AC/DC - не имеет светодиодной индикации, этот параметр относится к другим моделям серии.

Совместимость и монтаж

Клемма проходная винтовая CTS-6-I-41A-(0,5-6) серая монтируется на стандартную DIN-рейку 35 мм. Для установки достаточно защелкнуть её в нижнюю часть рейки - фиксация происходит без болтов. При монтаже важно соблюдать порядок подключения: провод вставляют в гнездо до упора, затем затягивают винт усилием, достаточным для плотного контакта, но без перегрузки - чтобы не повредить жилу. Максимальное сечение 6 мм2 требует использования многожильных проводов с наконечниками или одножильных без зачистки более чем на 8 мм.

Безопасность и стандарты

Изоляционный корпус изготовлен из материала класса V0 - он не распространяет пламя при возгорании. Соответствует требованиям безопасности для промышленного оборудования. Работает при напряжении до 1000 В, что допускает использование в большинстве бытовых и промышленных сетей. Температурный диапазон –40…+85 C гарантирует работу в условиях сурового климата и нагрева от соседних элементов.

Преимущества

• Высокая механическая прочность благодаря корпусу из полиамида;
• Стабильный контакт даже при вибрациях - винтовое соединение не ослабевает со временем;
• Лёгкий монтаж на DIN-рейку - снижает время сборки шкафа;
• Подходит для медных и алюминиевых проводов - универсальность применения;
• Узкая форма (8 мм) - позволяет размещать больше клемм в ограниченном пространстве.

Ограничения применения

• Не подходит для проводов сечением более 6 мм2 - попытки вставить больший провод повредят механизм;
• Не предназначена для частого подключения/отключения - винтовые клеммы рассчитаны на постоянные соединения;
• Не содержит индикации состояния - нельзя определить обрыв или плохой контакт визуально без тестера;
• Не рекомендовано использовать вне закрытых шкафов - отсутствует защита IP, не предназначена для открытой установки.

Примеры использования

• Подключение входных кабелей питания в распределительном щите;
• Передача сигнала между модулями PLC в автоматических линиях;
• Объединение нескольких проводов в одной точке цепи управления;
• Формирование группового соединения для термореле, контакторов или реле времени.

Практические советы

• Для многожильных проводов используйте наконечники типа “штырь” - они предотвращают выпадение жил при затяжке;
• Затягивайте винт до момента, когда провод перестаёт двигаться - переусиливать не стоит, это может повредить пластик или раздавить жилу;
• Проверьте посадочный диаметр винта - он соответствует стандартным отверткам с плоскими наконечниками;
• При замене старой клеммы - проверьте, что новый аналог точно соответствует сечению и токовой нагрузке; CTS-6-I-41A-(0,5-6) серая не заменяет модели с большим сечением, такие как CTS-10-I-63A;
• При использовании в условиях повышенной влажности - дополнительно герметизируйте места ввода проводов, так как сама клемма не имеет защиты от воды.
