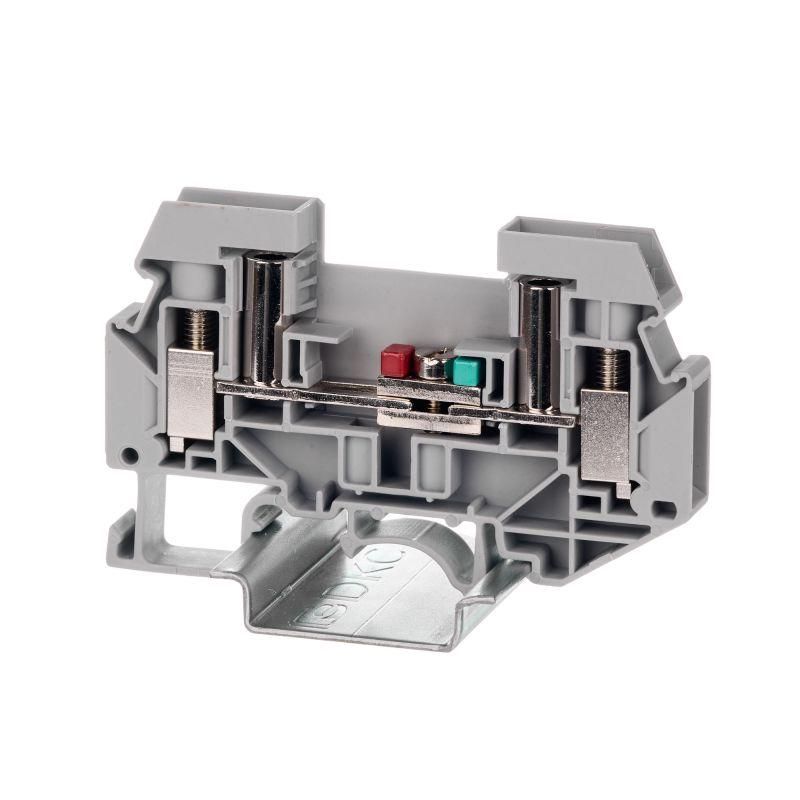

Клемма измерительная , винтовой зажим, 2 точки подключения, 6 кв.мм, серая - TUR-6-RTK-S ДКС

Клемма измерительная DKC (ДКС) с винтовым зажимом и двумя точками подключения - надёжное решение для безопасного подключения измерительных трансформаторов тока и напряжения, а также для временного замыкания вторичных цепей. Артикул tur-6-rtk-s соответствует требованиям промышленной автоматизации и энергетики.

Назначение и область применения

Клемма измерительная используется для создания контрольных и измерительных точек в цепях трансформаторов тока (ТТ) и трансформаторов напряжения (ТН). Подходит для монтажа в распределительных щитах, ячейках КРУ, системах учёта электроэнергии и на объектах с высокими требованиями к безопасности. Благодаря наличию встроенной перемычки позволяет выполнять закорачивание вторичных цепей ТТ без разборки соединений - это критично при проведении работ на действующих устройствах.

Технические характеристики

• Количество контактов: 2
• Диапазон сечений провода: 0,5–6 мм2 (для жилых и гибких многопроволочных проводников)
• Номинальный ток: 57 А
• Номинальное напряжение: 1000 В
• Рабочая температура: от –40 C до +105 C
• Материал корпуса: термопласт PA 6.6 с классом горючести V0 (UL-94)
• Цвет: серый
• Ширина: 8,2 мм
• Высота: 51,5 мм
• Способ монтажа: фиксация на DIN-рейку типа OMEGA
• Тестовое гнездо: да (встроенное, доступно для подключения измерительных приборов)
• Тип разъединения: слайдер (скользящая перемычка)
• Позиция подключения: боковая

Совместимость и монтаж

Клемма измерительная DKC (ДКС) устанавливается на стандартную DIN-рейку шириной 35 мм (тип OMEGA). Для монтажа достаточно защёлкнуть её на рейку - никаких болтов или инструментов не требуется. Подключение проводов осуществляется через винтовые зажимы с помощью отвертки. Удобно использовать с проводниками сечением до 6 мм2 - как однопроволочными, так и многопроволочными. После затяжки винта рекомендуется проверить надёжность фиксации легким потягиванием провода.

Безопасность и стандарты

Корпус изготовлен из самозатухающего термопласта PA 6.6 с классом горючести V0 по UL-94 - материал не поддерживает горение и не распространяет пламя. Это обеспечивает повышенную пожаробезопасность даже при перегрузках. Номинальное напряжение 1000 В и рабочий ток 57 А позволяют применять клемму в сетях среднего и высокого уровня. Интегрированное тестовое гнездо исключает необходимость разрывать цепь при диагностике - снижает риск ошибок и повышает безопасность персонала.

Особенности конструкции

Клемма имеет две ключевые функциональные части: основной винтовой зажим и скользящую перемычку. Перемычка - это металлический элемент, который можно передвинуть вручную, чтобы замкнуть или разомкнуть цепь между контактами. Она работает как механическая кнопка: при движении в положение “замкнуто” происходит надёжное соединение, при выведении - разрыв. Такая система предотвращает случайное открытие цепи во время работы. Оба ножа - продольный и поперечный - выполнены в исполнении “скользящий”, что гарантирует равномерное давление на проводник и минимизирует риск окисления контактов.

Преимущества

• Встроенное тестовое гнездо - позволяет подключать мультиметр или клещи без демонтажа
• Скользящая перемычка - быстрое и безопасное закорачивание цепей ТТ
• Стандартный форм-фактор - совместима с большинством DIN-реек
• Высокая термостойкость - работает в экстремальных условиях (-40…+105 C)
• Серый цвет - легко отличима от других типов клемм в шкафу

Ограничения применения

• Не предназначен для подключения проводов сечением более 6 мм2 - возможен перегрев и потеря контакта
• Не рассчитана на частое переключение перемычки - длительная эксплуатация в режиме “вкл/выкл” может привести к износу механизма
• Не следует использовать в местах с постоянным воздействием химически активных паров или масел - материал PA 6.6 чувствителен к некоторым растворителям
• Только для внутренней установки - не имеет защиты IP, не допускается использование вне герметичных шкафов

Примеры использования

• Подключение счетчиков электроэнергии в промышленных щитах
• Обслуживание и диагностика трансформаторов тока на подстанциях
• Монтаж систем автоматического управления на конвейерах и станках
• Создание контрольных точек в цепях реле защиты

Практические советы

• Перед установкой убедитесь, что сечение провода попадает в диапазон 0,5–6 мм2 - слишком тонкий провод может выпасть, слишком толстый - повредить зажим
• При использовании гибких многопроволочных проводов используйте наконечники - они увеличат срок службы контакта
• Проверьте плотность затяжки винта: он должен быть затянут до упора, но без усилия, которое вызывает деформацию
• При работе с перемычкой всегда отключите питание - хотя она и предназначена для закорачивания, работа под напряжением опасна
• Для обслуживания используйте только отвертки с подходящим наконечником - некорректный инструмент может повредить резьбу
