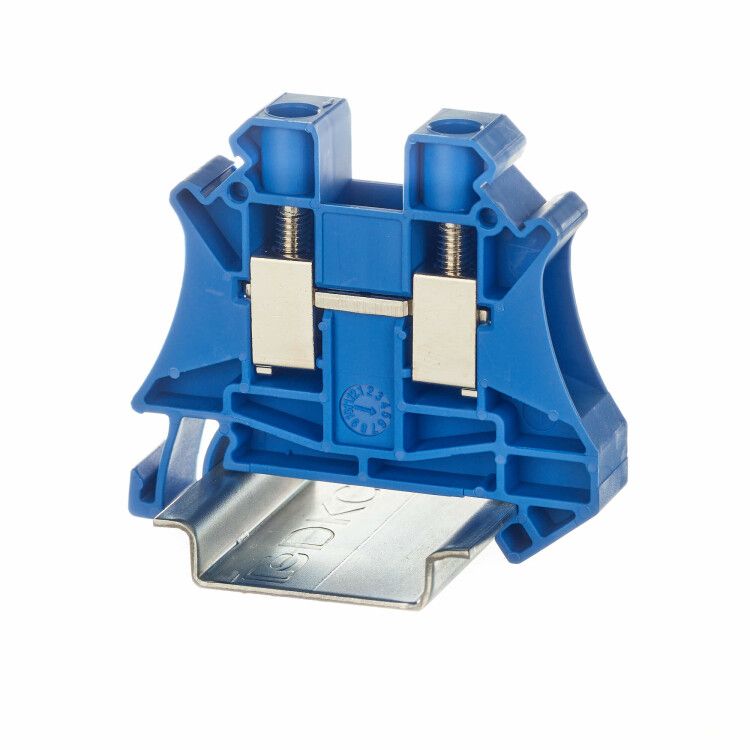

Клемма проходная , винтовой зажим, 2 точки подключения, 10 кв.мм, синяя - TUR-10-BU ДКС

Клемма проходная DKC (ДКС) с винтовым зажимом, артикул tur-10-bu - надёжное решение для последовательного соединения проводов в распределительных щитах. Подходит для монтажа на DIN-рейку, работает в широком диапазоне температур и обеспечивает устойчивый контакт при нагрузках до 57 А.

Назначение и область применения

Эта проходная клемма используется для создания непрерывной цепи между двумя проводниками - например, при подключении фазы, нуля или заземления через несколько устройств. Применяется в автоматических системах управления, силовых щитах, промышленном оборудовании, освещении и конвейерах. Особенно удобна там, где требуется минимизировать количество соединений и сохранить целостность цепи.

Технические характеристики

• Тип соединения: винтовой зажим - позволяет плотно фиксировать провода без специальных инструментов
• Диапазон сечений проводов: 0,5–16 мм2 - совместима с большинством медных и алюминиевых жил
• Номинальный ток: 57 А - рассчитана на длительную работу при высоких нагрузках
• Номинальное напряжение: 1000 В - безопасна для сетей до 1 кВ
• Материал корпуса: полиамид PA 6.6 - прочный, устойчив к механическим повреждениям и химическим воздействиям
• Класс воспламеняемости: V0 (UL-94) - самозатухающий материал, не поддерживает горение
• Рабочая температура: от –40 C до +105 C - выдерживает экстремальные условия, включая холодные склады и нагреваемые помещения
• Способ монтажа: крепление на DIN-рейку 35 мм - стандартизированная система, совместима с любыми шкафами и щитами
• Габариты: 47,5 × 10,2 × 47,7 мм - компактная форма, экономит место в щите
• Цвет: синий - соответствует стандартной цветовой маркировке для нулевых проводников (по ЕСКД)
• Количество точек подключения: 2 - вход и выход в одной клемме
• Возможность установки замыкающей пластины: да - можно использовать для создания многоточечных перемычек
• Позиция подключения: сбоку - провода вводятся параллельно рейке, что упрощает организацию трассировки

Совместимость и монтаж

Клемма tur-10-bu легко фиксируется на любой стандартной DIN-рейке 35 мм. Для монтажа достаточно защёлкнуть её в паз рейки - никаких болтов или сверления не требуется. Провода вставляются в два боковых отверстия и затягиваются винтом отвёрткой. Удобно, когда нужно соединить несколько клемм подряд - они располагаются вплотную друг к другу. Также доступны специальные замыкающие пластины (не входят в комплект), которые позволяют соединить сразу несколько клемм в цепь без внешних проводов.

Безопасность и стандарты

Корпус изготовлен из материала с классом горючести V0 по UL-94 - при перегрузке или КЗ он не распространяет пламя. Номинальное напряжение 1000 В гарантирует безопасную работу в бытовых и промышленных сетях. Температурный диапазон –40…+105 C подтверждает соответствие требованиям к надёжности в сложных условиях. Соответствует нормам IEC 60947-7-1 для коммутационных элементов.

Преимущества

• Устойчивость к вибрациям - винтовой зажим не ослабевает при работе оборудования
• Лёгкий контроль качества соединения - видно, правильно ли вставлен провод
• Поддержка перемычек - возможность создания цепочек из нескольких клемм без лишней проводки
• Стандартный цвет (синий) - ускоряет диагностику и обслуживание
• Высокая плотность монтажа - всего 10,2 мм ширины, много клемм помещается в одном ряду

Ограничения применения

• Не предназначен для частого демонтажа - многократное откручивание винта снижает надёжность контакта
• Не рекомендуется для алюминиевых проводов без предварительной обработки (нужна паста против оксидации)
• Не имеет защиты от случайного прикосновения - требует установки в закрытый щит
• Не подходит для переменного тока выше 1000 В - превышение напряжения недопустимо
• Не является герметичной - не применяется во влажных средах без дополнительной защиты (например, IP65-корпуса)

Примеры использования

• Соединение фазы между несколькими автоматическими выключателями в распределительном щите
• Передача нулевого проводника через группу УЗО или дифференциальных автоматов
• Объединение датчиков и исполнительных механизмов в цепи управления станком
• Создание общей шины заземления в промышленных пультах

Практические советы

• Используйте отвёртку с подходящим наконечником - слишком маленькая или большие усилия могут повредить винт
• Зачищайте провод на 8–10 мм - меньше не будет хорошего контакта, больше может вызвать замыкание между соседними клеммами
• Проверяйте затяжку после первого включения - при прогреве металла контакт может немного ослабнуть
• Для алюминиевых проводов используйте антиоксидантную пасту - предотвращает образование оксидной плёнки
• При сборке цепей с перемычками - убедитесь, что пластины установлены правильно и не задевают другие клеммы
• Учитывайте посадочный диаметр: ширина клеммы 10,2 мм - значит, в один ряд поместится около 10 таких клемм на метре рейки
