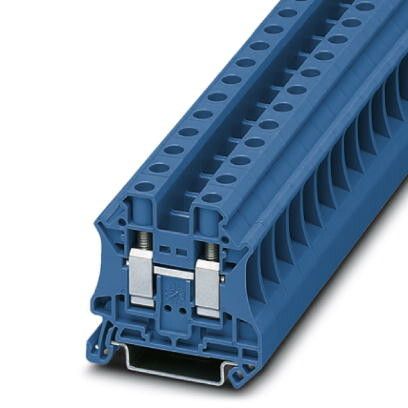

Проходные клеммы UT 10 BU | 3044188 Phoenix Contact

Проходная клемма UT 10 BU от Phoenix Contact — надёжное решение для последовательного соединения проводников в распределительных щитах. Клемма устанавливается на DIN-рейку, выдерживает высокие нагрузки до 57 А и подходит для жестких и гибких проводов сечением до 16 мм². Артикул 3044188 соответствует сертифицированной модели, применяемой в промышленной автоматизации.

Назначение и область применения

Проходная клемма UT 10 BU предназначена для создания непрерывного электрического контура между двумя точками цепи — например, при подключении входящего и выходящего провода в цепях управления, питания или сигнализации. Подходит для монтажа в силовых и слаботочных системах: панелях ЧПУ, конвейерах, насосных станциях, освещении и других объектах с требованием к надёжному соединению.

Технические характеристики

• Номинальный ток: 57 А — способна работать длительно при значительных нагрузках без перегрева
• Номинальное напряжение: 1000 В — допустимо использование в сетях до 1 кВ переменного и постоянного тока
• Сечение проводников: 0,5–16 мм² — совместима как с одножильными, так и с многожильными гибкими проводами
• Шаг подключения: 10,2 мм — стандартный шаг для компактного расположения на рейке
• Тип соединения: винтовое — обеспечивает прочную фиксацию провода при затяжке отверткой
• Количество клемм: 2 на один уровень — вход и выход в одной секции
• Рабочая температура: от –60 °C — работает в экстремально холодных условиях, включая открытые площадки и холодильные камеры
• Изоляция корпуса: термопласт — устойчив к механическим повреждениям и химическим воздействиям
• Высота монтажа: 46,9 мм — минимизирует занимаемое место в шкафу
• Цвет: синий — стандартизированная цветовая маркировка для быстрой идентификации
• Поддержка Ex e: да — сертифицирована для использования во взрывоопасных зонах класса “e” (увеличение безопасности)
• Возможность установки перемычки: да — можно замкнуть контакты с помощью специальной пластины для параллельного подключения

Совместимость и монтаж

Проходная клемма UT 10 BU монтируется исключительно на DIN-рейку шириной 35 мм. Установка выполняется защёлкиванием — достаточно плотно прижать клемму к рейке до характерного щелчка. Для демонтажа используйте плоскую отвёртку для отжима фиксатора. Соединение проводов осуществляется через винтовые зажимы: зачищенный провод вставляется в гнездо и фиксируется затяжкой винта моментом около 0,5 Н·м. Не переусердствуйте — перетяжка может повредить контактную поверхность. При использовании многожильных проводов рекомендуется обжать наконечник.

Безопасность и стандарты

UT 10 BU прошла испытание на взрывозащиту по стандарту IEC 60079-7 (класс защиты Ex e). Это позволяет использовать её в помещениях с риском возгорания от электрической искры — например, на нефтеперерабатывающих заводах, химических производствах и элеваторах. Корпус выполнен из самозатухающего термопласта, что снижает распространение пламени. Соответствует требованиям EN 60947-7-1 и VDE 0660 Part 500.

Преимущества

• Стандартный шаг 10,2 мм — легко комбинируется с другими клеммами серии UT
• Высокая плотность монтажа — 46,9 мм в высоту позволяют экономить пространство в шкафу
• Поддержка Ex e — единственный вариант в своём классе с официальным сертификатом для взрывоопасных сред
• Гибкая совместимость с проводами — один тип клеммы обслуживает и жёсткие, и гибкие проводники
• Возможность установки перемычки — упрощает сборку параллельных цепей без дополнительных элементов

Ограничения применения

Не применяйте UT 10 BU в условиях постоянного погружения в жидкости — хотя она имеет защиту Ex e, степень IP не указана и не гарантирует герметичность. Не используйте для сверхвысоких частот (>1 kHz) — клемма рассчитана на промышленную частоту 50/60 Гц. Максимальная температура окружающей среды не указана, но при работе выше +80 °C срок службы изоляции может снизиться. Не подходит для монтажа вне щита без дополнительной защиты от внешних факторов.

Примеры использования

• Передача сигнала от датчика температуры к контроллеру в цехе с низкими температурами
• Объединение нескольких потребителей на одном участке цепи с помощью замыкающей пластины
• Подключение пускателей в шкафу управления на нефтебазе с повышенным риском воспламенения
• Распределение питания 400 В между несколькими станками в производственной линии

Практические советы

• При использовании многожильных проводов всегда применяйте наконечники — это предотвращает заплетание жил и улучшает контакт
• Затягивайте винты равномерно — проверьте усилие отвёрткой с крутящим моментом, чтобы не повредить контакт
• Для удобства обслуживания помечайте каждый провод перед подключением — особенно важно при наличии перемычек
• Проверяйте наличие свободного места рядом с клеммой — при установке перемычки требуется дополнительный зазор
• Артикул 3044188 — единственная версия с сертификацией Ex e; другие аналоги без этой отметки не подходят для опасных зон
