Клемма ЗНИ 10мм.кв. синий Navigator - 20290 61218

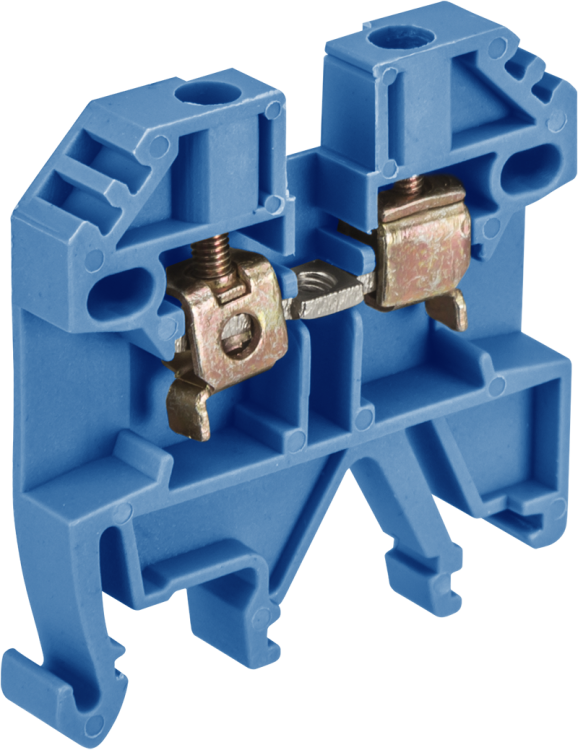

Зажим клеммный проходной 10 мм2 синий от бренда Navigator - надёжное решение для создания последовательных соединений проводников в распределительных щитах. Артикулы 20290 и 61218 относятся к серии NTB-JXB и подходят для монтажа на DIN-рейку в условиях широкого диапазона температур.

Назначение и область применения

Зажим клеммный проходной 10 мм2 синий предназначен для электрического и механического соединения одножильных и многожильных проводников сечением до 10 мм2. Применяется в низковольтных сетях постоянного и переменного тока - особенно часто используется для подключения нулевых проводников в распределительных щитах. Подходит для промышленного оборудования, систем автоматизации, освещения и бытовых установок.

Технические характеристики

• Поперечное сечение провода: 10 мм2
• Номинальный ток: 70 А
• Номинальное напряжение: 750 В
• Количество контактов: 1
• Количество уровней: 1
• Тип соединения: винтовое
• Материал контактной части: латунь (содержание меди ≥55%)
• Материал корпуса: термопласт (полиамид 6,6)
• Цвет: синий
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от воды и пыли
• Класс воспламеняемости: V1 - материал самотушится после удаления источника пламени
• Рабочий температурный диапазон: от -50 C до +90 C
• Гарантийный срок: 60 месяцев
• Способ монтажа: фиксация на DIN-рейку или G-рейку

Совместимость и монтаж

Зажим клеммный проходной 10 мм2 синий устанавливается на стандартную DIN-рейку типа TS35/7,5 или G-рейку. Устройство имеет защёлкивающийся механизм для быстрого крепления. Для подключения провода необходимо ослабить винт, вставить жилу до упора и затянуть моментом 0,4–0,5 Нм - перетягивать нельзя, чтобы не повредить латунный контакт. Соединение уровней осуществляется сверху через внутреннюю металлическую перемычку - она уже установлена заводом, что исключает необходимость самостоятельной сборки.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок низкого напряжения. Материал корпуса (полиамид 6,6) обладает высокой термостойкостью (до 130 C) и классом горючести V1 - не распространяет пламя. Серия NTB-JXB сертифицирована в рамках международных норм IEC 60947-7-1 и ГОСТ Р 50030.5.1. Синий цвет соответствует стандартной цветовой маркировке нулевых проводников (PEN/PN).

Преимущества

• Встроенный контакт между уровнями снижает время монтажа - не требует установки внешних перемычек
• Высокая прочность латунного контакта обеспечивает долговременную надёжность даже при колебаниях тока
• Термопластовый корпус выдерживает экстремальные температуры - подходит для холодных складов и нагреваемых помещений
• Фиксация на рейку позволяет легко заменить или добавить элементы без демонтажа всей системы
• Цветовая маркировка (синий) ускоряет идентификацию нулевой шины при обслуживании

Ограничения применения

Не применяется в открытых помещениях или местах с повышенной влажностью - степень защиты IP20 не предохраняет от попадания воды, пыли и агрессивных сред. Не рекомендован для подключения гибких многожильных проводов без наконечников - возможен выход проводника из-под винта при вибрации. Не следует использовать в цепях выше 750 В или при токе более 70 А - риск перегрева и оплавления контактов.

Примеры использования

• Подключение нулевых проводников в щите управления станком
• Объединение PEN-проводников в распределительном щите ЖКХ
• Создание общей нулевой шины в системе освещения торгового центра
• Сборка силовых цепей в контроллере конвейера

Практические советы

• Перед монтажом проверьте, что сечение провода точно соответствует 10 мм2 - меньшее сечение может выпасть, большее - повредить контакт
• Для многожильных проводов используйте наконечники типа ШМ или ШВ - это повысит надёжность соединения
• При компоновке щита оставляйте минимум 10 мм свободного места между соседними клеммами - для удобства работы отверткой
• Проверяйте плотность затяжки винта - недостаточно затянутый контакт вызывает нагрев, перетянутый - трещину в латуни
• Артикулы 20290 и 61218 взаимозаменяемы - отличаются лишь партиями производства, но идентичны по конструкции
