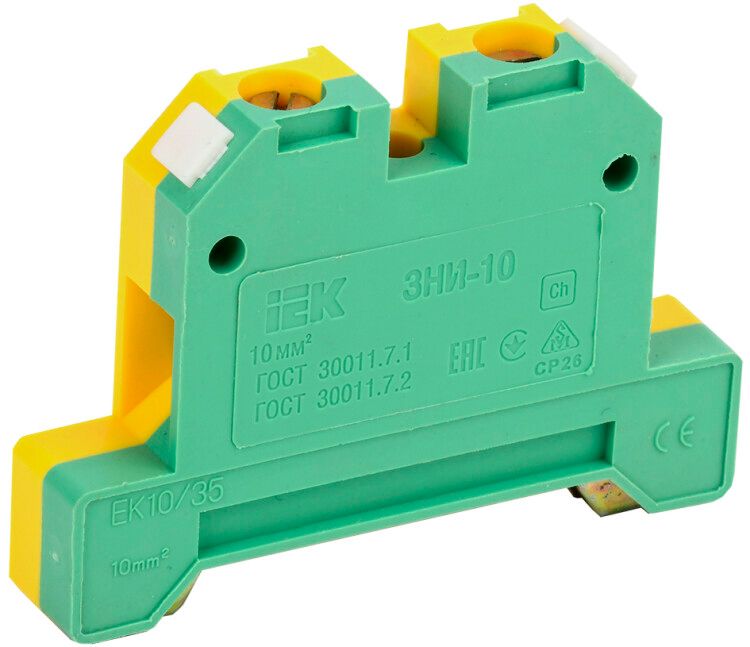

Зажим наборный ЗНИ-10PEN (JXB-земля) 10 мм² IEK (ИЭК) YZN20-010-K52

Зажим наборный ЗНИ-10PEN 10 мм2 (JXB-земля) от IEK предназначен для надежного и компактного подключения защитных проводников (PE) на DIN-рейке в распределительных щитах. Благодаря ярко выраженному желто-зеленому цвету и винтовому соединению, этот зажим легко идентифицируется и обеспечивает устойчивый контакт при токах до 70 А.

Назначение и область применения

Зажим наборный ЗНИ-10PEN 10 мм2 (JXB-земля) используется исключительно для подключения защитного заземления (PE) в электрощитах. Он применяется там, где требуется четкая визуальная идентификация земляной цепи - в жилых, коммерческих и промышленных объектах. Подходит для установки в щитах автоматики, систем освещения, насосных станций, конвейеров и другого оборудования, требующего надежного заземления.

Технические характеристики

• Сечение провода: 1–16 мм2 - позволяет подключить одиночный провод или несколько жил суммарным сечением до 16 мм2
• Номинальный ток: 70 А - выдерживает длительную нагрузку без перегрева
• Номинальное напряжение: 600 В - рассчитан на работу в сетях до 600 В переменного тока
• Материал корпуса: полиамид PA - прочный, термостойкий и самозатухающий материал класса горючести V0
• Цвет: желто-зеленый - соответствие международному стандарту для заземляющих проводников
• Степень защиты: IP20 - защищает от доступа пальцев и крупных предметов, но не от пыли и влаги; подходит только для внутренней установки в закрытые щиты
• Температурный диапазон: -40…+80 C - работает в условиях холодных складов и нагретых помещений
• Климатическое исполнение: УХЛ3 - предназначено для умеренного и холодного климата, в том числе с повышенной влажностью
• Количество контактов: 2 - один вход, один выход, что позволяет последовательно соединять несколько заземляющих проводников
• Ширина: 10 мм - компактная форма, экономит место на DIN-рейке
• Срок службы: 5 лет - гарантия работоспособности при соблюдении условий эксплуатации

Совместимость и монтаж

Зажим наборный ЗНИ-10PEN 10 мм2 (JXB-земля) монтируется на стандартную DIN-рейку шириной 35 мм. Крепление происходит за счет защелкивающегося механизма - достаточно плотно вставить устройство в рейку до характерного щелчка. Для подключения провода ослабьте винт, введите жилу до упора, затем затяните до устойчивого контакта. Не используйте силовой ключ - перетяжка повредит резьбу. Соединение выполнено сбоку, что удобно при плотном расположении элементов в щите. Монтаж возможен как в новых, так и в модернизируемых щитах.

Безопасность и стандарты

Корпус выполнен из негорючего полиамида с классом воспламеняемости V0 - материал не поддерживает горение и самотушится после удаления источника пламени. Цветовое исполнение соответствует ГОСТ Р 50462 и IEC 60445: желто-зеленый - единственный допустимый цвет для PE-проводников. Применение этого зажима снижает риск путаницы при обслуживании и ремонте. IP20 обеспечивает базовую защиту от случайного прикосновения к токоведущим частям внутри щита.

Преимущества

• Четкая визуальная идентификация заземляющей цепи благодаря цвету
• Высокая механическая прочность корпуса из полиамида
• Поддержка многожильных и одножильных проводов в диапазоне 1–16 мм2
• Возможность последовательного соединения нескольких заземляющих проводов через два контакта
• Совместимость с другими изделиями серии ЗНИ - можно использовать совместно с нулевыми и фазными аналогами
• Удобный винтовой зажим - не требует специнструментов, надежен при вибрациях

Ограничения применения

• Не предназначен для внешней установки - IP20 не защищает от влаги и пыли
• Не следует применять для подключения проводов сечением более 16 мм2 - возможен перегрев и потеря контакта
• Не рекомендуется использовать в средах с постоянным воздействием химически активных паров или масел - полиамид может деградировать
• Не подходит для подключения алюминиевых проводов - только медные
• Не имеет встроенной маркировки - для обозначения цепи необходимо использовать отдельные этикетки

Примеры использования

• Подключение заземляющих шин в этажных щитах многоквартирных домов
• Объединение заземляющих проводов от металлических корпусов станков на производстве
• Создание цепи заземления в распределительных пунктах торгового центра
• Фиксация заземляющего провода от системы молниезащиты в щите управления

Практические советы

• Перед монтажом проверьте, чтобы сечение провода попадало в диапазон 1–16 мм2 - слишком тонкий провод может выпасть, слишком толстый - не войдет
• Используйте боковые заглушки (продаются отдельно) для закрытия свободных входов - это предотвращает попадание сторонних предметов и улучшает эстетику щита
• При групповом подключении нескольких проводов - убедитесь, что они все одного типа (например, все медные, все одножильные)
• Для долговечности не затягивайте винты сверх меры - достаточно усилия руками
• ЗНИ-10PEN (JXB-земля) от IEK совместим с другими зажимами серии ЗНИ - можно формировать единые группы по функциональному назначению (фаза/ноль/земля)
