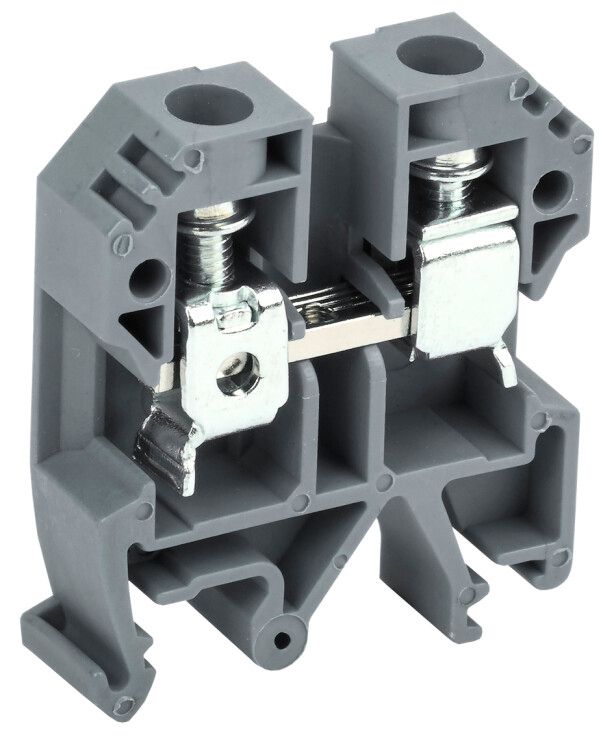

Клемма винтовая КВИ-10мм2 серая | YZN30-010-K03 IEK

Клемма винтовая КВИ-10мм2 серая от IEK - надёжное винтовое соединение для фиксации проводов сечением 4–16 мм2 в электрощитах на DIN-рейке. Подходит для сборки силовых цепей, защиты и коммутации в промышленном оборудовании.

Назначение и область применения

Клемма винтовая КВИ-10мм2 серая используется для создания прочных и долговечных электрических соединений между проводниками в распределительных щитах. Применяется для подключения фазных, нулевых и защитных (PE) проводов. Особенно эффективна в системах, где важна компактность, устойчивость к вибрациям и возможность многократной перепроверки соединения. Подходит для установки в автоматических выключателях, реле, преобразователях частоты, станках и конвейерах.

Технические характеристики

• Диапазон сечений провода: 4–16 мм2 - позволяет работать с медными и алюминиевыми жилами средней и большой мощности;
• Номинальный ток: 70 А - обеспечивает безопасную передачу энергии в нагрузках до этого значения;
• Номинальное напряжение: 800 В - рассчитана на работу в сетях переменного и постоянного тока до 800 В;
• Тип соединения: винтовое - гарантирует плотный контакт и возможность регулировки усилия затяжки;
• Способ монтажа: крепление на DIN-рейку 35 мм - совместима со стандартными шкафами и панелями;
• Ширина: 10 мм - компактная форма, экономит место в щите;
• Рабочая температура: от –60 C до +110 C - работает в экстремальных условиях, включая холодные склады и нагреваемые помещения;
• Материал корпуса: полиамид PA - высокая механическая прочность, устойчивость к химическим воздействиям и возгоранию;
• Класс воспламеняемости: V0 - самозагасающий материал, соответствует требованиям безопасности;
• Срок службы: 15 лет - длительная эксплуатация без потери характеристик;
• Цвет: серый - стандартизированная цветовая маркировка, легко отличается от других типов клемм;
• Позиция соединения: сбоку - удобно для прокладки проводов вдоль рейки;
• Требуется торцевая пластина: да - для завершения сборки шины необходимо использовать специальную крышку (не входит в комплект).

Совместимость и монтаж

Клемма винтовая КВИ-10мм2 серая монтируется на стандартную DIN-рейку 35 мм без инструментов - просто защёлкивается. Для правильной работы требуется установить торцевую пластину на конце группы клемм - она предотвращает случайное касание токоведущих элементов и обеспечивает герметичность всей шины. Соединение выполняется через винт: зачищенный провод вставляется в гнездо и фиксируется затяжкой отверткой. Не допускается использование инструментов с большими моментами - можно повредить резьбу. Клемма однополюсная - каждая единица соединяет один провод. Для группового подключения нескольких проводов используют несколько клемм, установленных рядом.

Безопасность и стандарты

Клемма винтовая КВИ-10мм2 серая изготовлена из материала класса горючести V0, что соответствует нормам IEC 60947-7-1 и ГОСТ Р МЭК 60947-7-1. Обеспечивает электроизоляцию и противопожарную защиту даже при перегрузках. Работает в соответствии с требованиями к устройствам внутреннего монтажа в электротехнических шкафах. Цвет серый - не является маркировкой функционального назначения; для PE-проводов рекомендуется использовать клемму с цветовой маркировкой желто-зелёный.

Преимущества

• Высокая механическая прочность корпуса из полиамида - выдерживает удары и давление при сборке;
• Устойчивость к широкому диапазону температур - надёжна в суровых климатических условиях;
• Стандартный шаг монтажа - легко заменяется и интегрируется в существующие системы;
• Подтверждённый срок службы 15 лет - снижает потребность в обслуживании;
• Совместимость с рекомендованным проектным ассортиментом IEK - обеспечивает согласованность всей системы управления.

Ограничения применения

• Не предназначен для подключения многожильных проводов без наконечника - возможен выход из строя при плохой затяжке;
• Требует обязательного использования торцевой пластины - без неё есть риск поражения током или короткого замыкания;
• Не подходит для частого демонтажа - более 5–7 циклов затяжки/ослабления могут повредить резьбу;
• Не имеет встроенной защиты от перегрузки или скачков напряжения - требует внешних аппаратов защиты;
• Не применяется вне закрытых шкафов - не имеет степени защиты IP, не защищён от влаги и пыли.

Примеры использования

• Подключение входных фазных проводов к автоматическому выключателю в распределительном щите;
• Объединение нулевых проводников в шине N после счётчика;
• Фиксация защитного провода PE к шине заземления;
• Сборка цепей управления на станках с ЧПУ;
• Распределение питания в системах освещения и кондиционирования в промышленных помещениях.

Практические советы

• Перед установкой зачистите провод на 8–10 мм - слишком длинная зачистка увеличивает риск замыкания;
• Затягивайте винт равномерно, без лишнего усилия - используйте отвертку с ограничителем момента;
• Для многожильных проводов всегда применяйте наконечники типа НШВИ - это исключит деформацию жил;
• При сборке шины из нескольких клемм обязательно устанавливайте торцевую пластину на обоих концах - даже если одна сторона кажется “пустой”;
• Выбирайте цвет клеммы по функции: серый - универсальный, синий - N, жёлто-зелёный - PE, красный - L1/L2;
• Артикул yzn30-010-k03 - это именно серая версия КВИ-10мм2; другие цвета имеют свои артикулы - проверьте соответствие перед заказом.
