Зажим наборный 70А 10мм2 ЗН-101 серый DEKraft | 32404DEK APC

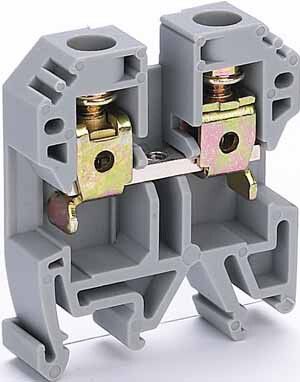

Зажим наборный 70 ампер 10 квадратных миллиметров ЗН-101 серый от DEKraft - это однополюсная клемма с болтовым соединением, предназначенная для надёжного и безопасного подключения проводов сечением до 10 мм2 на DIN-рейку. Артикул 32404dek подходит для сборки распределительных щитов, автоматических систем управления и других промышленных установок.

Назначение и область применения

Зажим наборный ЗН-101 серый используется для коммутации силовых цепей в электрощитах. Он позволяет надёжно соединить один проводник сечением 1–10 мм2 с другими элементами системы через болтовое зажимное устройство. Применяется в распределительных щитах, пультах управления, станках, конвейерах и других устройствах, где требуется фиксированное, несъёмное соединение. Подходит для подключения фазных и защитных проводников - для нулевых проводников рекомендуются синие аналоги из этой же серии.

Технические характеристики

• Номинальный ток: 70 А
• Сечение провода: 1–10 мм2
• Количество полюсов: 1
• Тип присоединения: болтовое
• Способ монтажа: крепление на DIN-рейку 35 мм
• Высота: 10,5 мм
• Количество уровней: 1
• Позиция подвода: сверху
• Материал корпуса: термопласт (полиамид)
• Материал контактов: латунь
• Цвет: серый
• Защита от прикосновения: да (закрытые контактные части)
• Нормативный документ: IEC 60947-7-1
• Установка замыкающей пластины: да (для последовательного соединения нескольких клемм)
• Кодирование направления: горизонтальное / вертикальное

Совместимость и монтаж

Зажим наборный ЗН-101 серый совместим со всеми стандартными DIN-рейками 35 мм, используемыми в промышленных и бытовых щитах. Монтаж осуществляется путём защелкивания - достаточно плотно прижать клемму к рейке до характерного щелчка. Для подключения провода ослабьте винт, вставьте жилу до упора и затяните моментом 0,8–1,2 Нм. Убедитесь, что изоляция не попала в зажим. Замыкающая пластина позволяет соединять несколько клемм между собой без внешних перемычек - удобно при группировке цепей.

Безопасность и стандарты

Изделие соответствует требованиям стандарта IEC 60947-7-1, который регламентирует безопасность и испытания коммутационных аппаратов для контрольных цепей. Конструкция исключает случайное прикосновение к токоведущим частям благодаря закрытому корпусу. Латунные контакты обеспечивают устойчивость к окислению, а термопластовый корпус выдерживает температуру до +105 C. Сертифицирован для работы в условиях промышленной среды с нормальной влажностью и отсутствием агрессивных газов.

Преимущества

• Двойной обжим проводника: насечки на клемме обеспечивают надёжный контакт даже при слегка повреждённой жиле
• Фиксация на DIN-рейке без инструментов - монтаж занимает секунды
• Поддержка замыкающих пластин - снижает число внешних перемычек и уменьшает риск ошибок
• Стандартный размер - легко заменяется на другие модели серии ЗН-101
• Чёткая цветовая индикация: серый - для фазных и PE-проводников, синий - для N

Ограничения применения

Не предназначена для подключения многожильных проводов без наконечников - возможен перелом жил. Не использовать в условиях постоянного воздействия воды, масел, растворителей или высоких температур выше +105 C. Не применять в цепях переменного тока с частотой более 50/60 Гц без проверки совместимости. Не допускается использование в качестве основного рубильника - только для соединений.

Примеры использования

• Распределительный щит в цехе: подключение фазных проводов к автоматическим выключателям
• Щит управления конвейером: соединение сигналов датчиков с контроллером
• Аварийное освещение: коммутация питания от резервного источника
• Электрошкафы станков: подключение заземляющего проводника

Практические советы

• Перед монтажом проверьте сечение провода - не менее 1 мм2 и не более 10 мм2. Более тонкий провод может выпасть, более толстый - не войдёт.
• При использовании замыкающей пластины убедитесь, что все клеммы установлены в одной плоскости - иначе контакт будет плохим.
• Затягивайте винт рукой до упора, затем ещё четверть оборота. Перетягивание деформирует латунную клемму.
• При компоновке щита помните: каждый ЗН-101 занимает 10,5 мм ширины - рассчитывайте место для 50 штук в упаковке.
• Для обслуживания: отключите питание, открутите винт, потяните провод - он выйдет сам, без инструментов.
