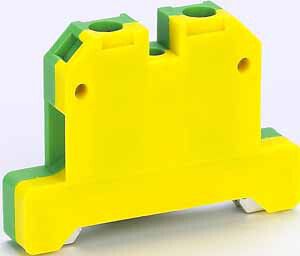

Зажим наборный заземляющий 70A 10мм2 ЗН-101 DEKraft | 32414DEK APC

Зажим наборный заземляющий 70A 10 мм2 ЗН-101 от DEKraft - это надёжная клемма для подключения защитного заземляющего проводника (PE) в распределительных щитах. Устройство рассчитано на работу с проводниками сечением до 10 мм2 и номинальным током 70 А, монтируется на DIN-рейку и соответствует международному стандарту IEC 60947-7-1.

Назначение и область применения

Зажим наборный заземляющий 70A 10 мм2 ЗН-101 предназначен исключительно для подключения защитного заземляющего проводника (PE) в электрических цепях. Он используется в распределительных щитах, панелях управления и силовых ячейках, где требуется надёжное и безопасное соединение заземления. Применяется в промышленном оборудовании, системах автоматизации, станках, конвейерах и других объектах с требованием к защите от поражения током.

Технические характеристики

• Сечение проводника: 1–10 мм2 - подходит для одножильных и многожильных медных проводов
• Номинальный ток: 70 А - выдерживает длительную нагрузку без перегрева
• Номинальное напряжение: 380 В - предназначено для сетей до 400 В переменного тока
• Тип присоединения: болтовое - фиксация провода осуществляется винтом
• Способ монтажа: защёлкивание на DIN-рейку 35 мм - быстрая установка без инструментов
• Количество контактов: 2 - позволяет подключить два проводника к одной точке
• Материал корпуса: полиамид - термостойкий, самозагасающий, устойчив к механическим воздействиям
• Материал клемм и винтов: латунь - высокая электропроводность и коррозионная стойкость
• Цвет: жёлто-зелёный - стандартизированный цвет для заземляющих проводников
• Ширина: 10,5 мм - компактный размер, удобен для плотной компоновки
• Позиция соединения: сверху - провода вводятся вертикально, снижает риск случайного касания
• Необходимость установки замыкающей пластины: да - обязательна для создания непрерывной цепи заземления между несколькими клеммами
• Стандарт: IEC 60947-7-1 - соответствие требованиям к коммутационным устройствам низковольтного оборудования

Совместимость и монтаж

Зажим наборный заземляющий 70A 10 мм2 ЗН-101 совместим с любыми DIN-рейками 35 мм, используемыми в промышленных и бытовых щитах. Монтаж выполняется путём защёлкивания на рейку - достаточно приложить усилие до характерного щелчка. Для правильной работы необходимо использовать замыкающую пластину, которая соединяет несколько таких клемм в единую заземляющую шину. Болты затягиваются отверткой с плоским лезвием - момент затяжки не регулируется, но не следует переусиливать, чтобы не повредить резьбу.

Безопасность и стандарты

Изделие соответствует стандарту IEC 60947-7-1, который гарантирует безопасность и долговечность в условиях промышленной эксплуатации. Цвет жёлто-зелёный соответствует ГОСТ Р 50462 и IEC 60446 - это единый сигнал для идентификации защитного заземления. Полиамидный корпус не поддерживает горение и сохраняет форму при температуре до +120 C. Латунные клеммы обеспечивают стабильный контакт даже при колебаниях температуры и вибрации.

Преимущества

• Двойной обжим проводника благодаря насечкам на клемме - предотвращает ослабление контакта при вибрации
• Удобный верхний ввод проводов - минимизирует риск случайного прикосновения к токоведущим частям
• Высокая плотность компоновки - 10,5 мм ширины позволяют разместить много клемм в ограниченном пространстве
• Работает с широким диапазоном сечений (1–10 мм2) - универсальность для различных типов проводов
• Упаковано по 40 штук - оптимально для массового монтажа в крупных проектах

Ограничения применения

Зажим наборный заземляющий 70A 10 мм2 ЗН-101 нельзя применять для подключения фазных или нулевых рабочих проводников - он предназначен только для PE. Не рекомендуется использовать в средах с постоянным воздействием открытого огня, химически активных паров или агрессивных жидкостей. Также запрещён монтаж без замыкающей пластины - это нарушит целостность заземляющей цепи. Нельзя подключать алюминиевые провода - клеммы рассчитаны только на медь.

Примеры использования

• Подключение заземляющих проводов от металлических корпусов станков в цехе
• Объединение нескольких заземляющих контуров в распределительном щите
• Формирование заземляющей шины в щитах автоматики и систем безопасности
• Монтаж в щитах питания лифтов, эскалаторов, систем вентиляции

Практические советы

• Перед монтажом проверьте сечение провода - оно должно попадать в диапазон 1–10 мм2. Провода меньше 1 мм2 могут плохо фиксироваться, больше 10 мм2 - не войдут в клемму
• Всегда используйте замыкающую пластину при сборке нескольких клемм - она обеспечивает непрерывность заземления
• При необходимости удлинения заземляющего провода используйте перемычки из меди того же сечения - не допускайте переходов на алюминий
• Проверяйте затяжку винтов через год после монтажа - особенно в местах с вибрацией
• Зажимы ЗН-101 от DEKRAFT можно сочетать с другими изделиями серии - они имеют одинаковый шаг и форм-фактор
