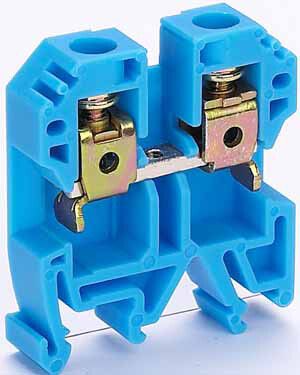

Зажим наборный 70А 10мм2 ЗН-101 синий DEKraft | 32405DEK APC

Зажим наборный 70 ампер 10 квадратных миллиметров ЗН-101 синий от DEKraft - однополюсная клемма для надёжного болтового соединения проводников сечением до 10 мм2, предназначенная для монтажа на DIN-рейку. Применяется в распределительных щитах для подключения нулевых рабочих проводников.

Назначение и область применения

Зажим наборный 70 ампер 10 квадратных миллиметров ЗН-101 синий используется для создания коммутируемых соединений в электрических цепях постоянного и переменного тока. Цвет синий соответствует стандартному обозначению нулевого рабочего проводника (N), поэтому изделие чаще всего применяют для сборки N-шин в распределительных щитах. Подходит для установки в автоматических выключателях, УЗО, контакторах и других устройствах, где требуется надёжное и легко проверяемое соединение.

Технические характеристики

• Номинальный ток: 70 А
• Рабочее сечение провода: 1–10 мм2
• Тип присоединения: болтовое
• Количество полюсов: 1
• Способ монтажа: фиксация на DIN-рейку 35 мм
• Ширина: 10,5 мм
• Количество уровней: 1
• Материал корпуса: термопласт (полиамид)
• Материал контактных элементов: латунь
• Изоляция: да, изолированный корпус
• Позиция подвода провода: сверху
• Установка замыкающей пластины: есть - позволяет соединить несколько клемм между собой
• Цвет: синий
• Стандарт: IEC 60947-7-1

Совместимость и монтаж

Зажим наборный 70 ампер 10 квадратных миллиметров ЗН-101 синий совместим со всеми типами DIN-реек 35 мм, используемых в промышленном и жилом электрооборудовании. Монтаж осуществляется путём защелкивания - достаточно плотно прижать клемму к рейке до характерного щелчка. Для демонтажа достаточно слегка оттянуть фиксирующий язычок снизу. Болтовое соединение требует затяжки винта моментом, соответствующим рекомендациям производителя (не перетягивать!). Замыкающая пластина позволяет последовательно соединять несколько клемм, формируя единый потенциал - например, для сборки нулевой шины.

Безопасность и стандарты

Конструкция ЗН-101 синий соответствует требованиям стандарта IEC 60947-7-1, который регламентирует безопасность и испытания компонентов для управления и распределения энергии. Корпус выполнен из самозагасающего термопласта, обеспечивающего устойчивость к нагреву и горению. Латунные клеммы имеют антикоррозийную обработку, что продлевает срок службы даже в условиях повышенной влажности.

Преимущества

• Двойной обжим проводника благодаря насечкам на зажимной пластине - повышает надёжность контакта и снижает риск ослабления соединения
• Фиксация на DIN-рейку исключает необходимость дополнительных креплений
• Прозрачная и удобная форма корпуса позволяет визуально контролировать состояние провода и качество затяжки
• Синий цвет упрощает идентификацию нулевого проводника в схеме
• Поддержка установки замыкающих планок - возможность создания модульных шин

Ограничения применения

Не предназначена для работы с многожильными проводами без наконечников - использование гибких проводов без опрессовки может привести к обрыву жил и перегреву. Нельзя применять для подключения проводов сечением более 10 мм2 - это нарушит тепловой режим и может вызвать выход из строя. Также не следует использовать в средах с высоким содержанием химически активных паров или масел - материал корпуса не рассчитан на такие условия.

Примеры использования

• Сборка нулевой шины в этажных распределительных щитах
• Подключение нейтрали в частных домах и офисах через УЗО
• Объединение нескольких нулевых проводов от групп освещения
• Создание временных соединений при тестировании оборудования

Практические советы

• Перед монтажом убедитесь, что сечение провода находится в пределе 1–10 мм2 - меньшее сечение может не удержаться, большее - не войдёт
• Для многожильных проводов всегда используйте наконечники типа “ПК” или “ПМ”, чтобы избежать выпадения жил
• Затягивайте винт до упора, но без усилия - после первого щелчка больше не крутив
• При использовании замыкающих пластин проверьте, что они правильно установлены - неплотное соединение увеличивает переходное сопротивление
• Зажимы ЗН-101 синий поставляются в упаковках по 50 штук - удобно для массового монтажа, но храните в сухом месте - влага может повредить латунь
