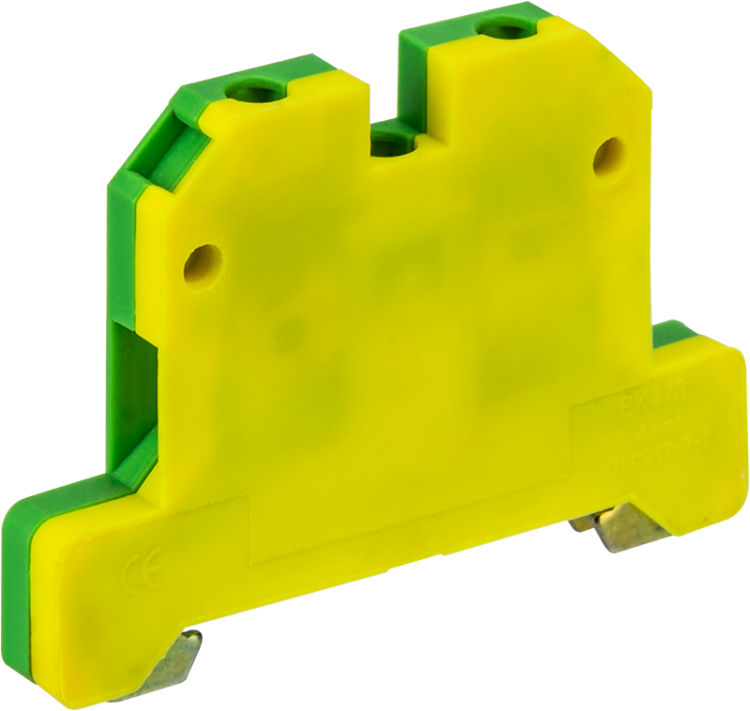

Клемма ЗНИ 10мм.кв. земля Navigator - 20297 61225

Зажим клеммный проходной 61 225 NTB-JXB-10-PEN 10 мм² земля — это надёжный элемент для заземления в распределительных щитах, обеспечивающий безопасное и долговечное соединение проводников на DIN-рейке. Продукт серии NTB-JXB от бренда Navigator предназначен для работы в низковольтных сетях постоянного и переменного тока.

Назначение и область применения

Зажим клеммный проходной 61 225 NTB-JXB-10-PEN 10 мм² земля используется исключительно для подключения заземляющих проводников. Он применяется при сборке электрических шкафов, щитов управления, силовых панелей и других устройств в системах TN-S и TT. Подходит для промышленного оборудования, жилых и коммерческих объектов, где требуется надёжное заземление.

Технические характеристики

• Поперечное сечение провода: 10 мм² — оптимально для медных заземляющих жил стандартного сечения
• Номинальный ток: 70 А — способен выдерживать длительную нагрузку без перегрева
• Номинальное напряжение: 750 В — соответствует требованиям для сетей до 1000 В
• Тип присоединения: винтовое — обеспечивает прочное и проверенное соединение
• Способ монтажа: на DIN-рейку или G-рейку — совместим с большинством стандартных щитов
• Количество контактов: один — однополюсный проходной зажим
• Количество уровней: один — не имеет внутренних перемычек между уровнями, но контакты связаны внутри самого зажима
• Степень защиты: IP20 — защищён от доступа пальцев и предметов более 12 мм, не герметичен
• Материал корпуса: термопласт (полиамид 6,6) — высокая механическая прочность и устойчивость к нагреву
• Класс воспламеняемости: V1 — самозагасающий материал, не распространяет пламя
• Рабочий температурный диапазон: от –50 °C до +90 °C — работает в суровых условиях, включая холодные помещения и нагретые шкафы
• Цвет: желто-зелёный — стандартизированная маркировка заземляющих проводников
• Гарантия: 60 месяцев — подтверждает долговечность материала и технологии производства

Совместимость и монтаж

Зажим клеммный проходной 61 225 NTB-JXB-10-PEN 10 мм² земля легко фиксируется на любой стандартной DIN-рейке шириной 35 мм. Установка занимает несколько секунд: просто защёлкните зажим на рейку. Для подключения провода ослабьте винт, вставьте жилу на глубину до 8–10 мм, плотно затяните. Максимальный момент затяжки — не более 0,4 Н·м, чтобы не повредить контакт. Устройство не требует дополнительных инструментов, кроме отвертки с плоским наконечником.

Имеет возможность установки замыкающей пластины — позволяет последовательно соединять несколько таких зажимов друг с другом для создания единой заземляющей шины. Это особенно удобно при множественных точках заземления в одном щите.

Безопасность и стандарты

Клемма выполнена в соответствии с требованиями IEC 60947-7-1 и ГОСТ Р 50030.5.1. Материал корпуса класса V1 не поддерживает горение, что снижает риск возгорания при аварийном перегреве. Желто-зелёный цвет соответствует ГОСТ 33542-2015 для обозначения защитного заземления. Все металлические части — оцинкованная сталь, устойчивая к коррозии даже в условиях повышенной влажности.

Преимущества

• Проходная конструкция — позволяет пропускать заземляющую жилу через весь зажим, сохраняя целостность цепи
• Встроенный контакт внутри — обеспечивает надёжное электрическое соединение без внешних перемычек
• Высокая термостойкость — корпус выдерживает температуру до 130 °C, что важно в закрытых щитах с нагревом
• Легкий монтаж и демонтаж — винтовое соединение можно переустанавливать без потери качества контакта
• Чёткая цветовая маркировка — исключает путаницу при обслуживании и диагностике

Ограничения применения

Не следует использовать этот зажим для подключения фазных или нулевых проводников — он предназначен исключительно для заземления. Не подходит для помещений с постоянным воздействием воды, пыли или химически активных сред — степень защиты IP20 не обеспечивает герметичность. Также запрещено применять для многожильных проводов без наконечника; рекомендуется предварительно обжать жилу наконечником типа ШМ или ШЛ для лучшего контакта.

Примеры использования

• Подключение заземляющего провода к корпусу частотного преобразователя в промышленном шкафе
• Объединение нескольких заземляющих контуров в распределительном щите жилого дома
• Формирование заземляющей шины в щите автоматического пожаротушения
• Соединение заземления с металлическими трубопроводами в системах вентиляции

Практические советы

• Перед установкой всегда проверяйте сечение провода — 10 мм² соответствует медному проводу Ø3,5–4 мм. Для алюминиевых жил используйте специальные переходники.
• При использовании нескольких зажимов в одной цепи — обязательно устанавливайте замыкающие пластины, чтобы избежать разрывов заземления.
• Проверяйте затяжку винта после первых 10–15 часов работы — возможна усадка провода.
• Для сложных условий (высокая вибрация, частые перепады температур) рекомендуется дополнительно фиксировать зажим клеевой лентой или пластиковыми хомутиками.
• Артикулы 20297 и 61225 — это два номера одного продукта. Оба подходят для заказа и документации.
