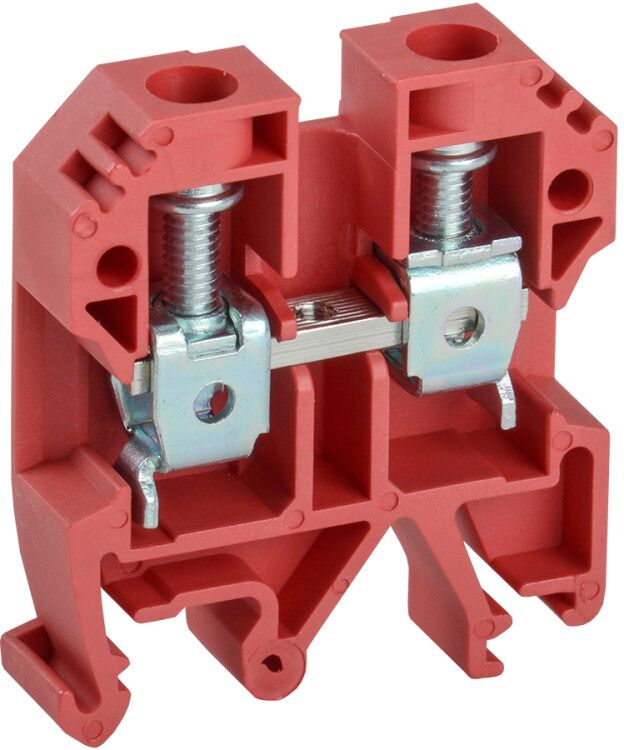

Клемма винтовая КВИ-10мм2 красная | YZN30-010-K04 IEK

Клемма винтовая КВИ-10 кв.мм красная от IEK - надёжное винтовое соединение для фиксации проводов сечением 4–16 мм2 в электрощитах на DIN-рейке. Артикул yzn30-010-k04 обеспечивает прочную передачу тока до 70 А при напряжении до 800 В, идеально подходя для сборки распределительных систем.

Назначение и область применения

Клемма винтовая КВИ-10 кв.мм красная используется для создания долговременного, безопасного и компактного электрического соединения между проводниками. Применяется для подключения фазных, нулевых и защитных проводов в электротехнических шкафах. Подходит для промышленного оборудования, автоматических линий, щитов управления и распределительных устройств. Цвет красный соответствует стандартной маркировке фазных проводов, что упрощает визуальное различение цепей.

Технические характеристики

• Диапазон сечений провода: 4–16 мм2 - позволяет подключать одножильные и многожильные провода средней и большой мощности
• Номинальный ток: 70 А - рассчитана на нагрузки типичных промышленных потребителей
• Номинальное напряжение: 800 В - подходит для сетей переменного и постоянного тока до этого уровня
• Способ монтажа: установка на DIN-рейку 35 мм - совместима со всеми стандартными шкафами и панелями
• Материал корпуса: полиамид PA - высокая механическая прочность, устойчивость к перегреву и химическим воздействиям
• Класс воспламеняемости: V0 - материал самозатухающий, не поддерживает горение
• Рабочая температура: от –60 C до +110 C - работает в экстремальных условиях, включая холодные склады и нагретые помещения
• Ширина: 10 мм - компактный форм-фактор, экономит место в шкафу
• Срок службы: 15 лет - длительная надёжность при правильном монтаже
• Позиция соединения: сбоку - удобно для прокладки проводов параллельно рейке
• Требуется торцевая пластина: да - для гальванической связи нескольких клемм необходимо использовать перемычки

Совместимость и монтаж

Клемма винтовая КВИ-10 кв.мм красная легко фиксируется на стандартной DIN-рейке 35 мм защёлкой. Для соединения нескольких клемм в ряд требуется установить торцевую пластину - она обеспечивает электрическую связь между соседними контактами. Монтаж выполняется обычным отверткой: затягивать винт следует равномерно, без перекоса, чтобы не повредить жилу. Недостаточно плотное закручивание вызывает нагрев и окисление контакта. Перед подключением удалите изоляцию с провода на длину, указанную в инструкции - обычно 8–10 мм.

Безопасность и стандарты

Клемма соответствует требованиям безопасности для электроустановок. Материал корпуса имеет класс воспламеняемости V0, что исключает распространение пламени. Работает в широком температурном диапазоне, включая условия с низкими температурами. Соответствует нормам IEC 60947-7-1 для коммутационных элементов в распределительных устройствах. Цветовая маркировка (красный) соответствует ГОСТ Р 50462 для фазных проводников.

Преимущества

• Высокая механическая прочность корпуса из полиамида - выдерживает вибрации и удары
• Удобный боковой вход провода - снижает риск перегиба и упрощает маршрутизацию кабелей
• Стандартный шаг монтажа - совместим с другими изделиями IEK и аналогами от других производителей
• Яркий цвет - ускоряет диагностику и обслуживание в сложных схемах
• Долгий срок службы - снижает частоту замены и расходы на техобслуживание

Ограничения применения

Не применяется для подключения проводов меньше 4 мм2 - возможен плохой контакт и выпадение жилы. Не предназначен для мобильных или часто изгибаемых кабелей - винтовое соединение не рассчитано на динамические нагрузки. Требует обязательного использования торцевой пластины при групповом монтаже - без неё отдельные клеммы не будут связаны электрически. Не рекомендуется для внешних установок без защиты от осадков - хотя IP-класс не указан, корпус не герметичен.

Примеры использования

• Подключение фазных проводов к автоматическим выключателям в распределительном щите
• Объединение нескольких выходов термореле в одной точке
• Сборка нулевой шины в промышленных пультах управления
• Фиксация проводов от преобразователей частоты и двигателей сечением 10–16 мм2
• Замена старых клемм в модернизируемых системах с сохранением стандарта DIN-рейки

Практические советы

• Перед монтажом проверьте сечение провода - используйте калибратор, особенно для многожильных кабелей
• При использовании многожильных проводов запрессуйте наконечники - это предотвращает ослабление контакта
• При групповом монтаже всегда устанавливайте торцевую пластину - даже если кажется, что один контакт не нуждается в связи
• Не используйте силовые инструменты для затяжки - достаточно легкого усилия отвертки; перетяжка деформирует контакт
• Для контрольных работ выбирайте клемму с другим цветом (например, синий - N, желто-зелёный - PE) - это снижает вероятность ошибки
• Артикул yzn30-010-k04 можно заказывать партиями - все клеммы КВИ-10 от IEK имеют одинаковый механизм, поэтому замена не требует изменения схемы
