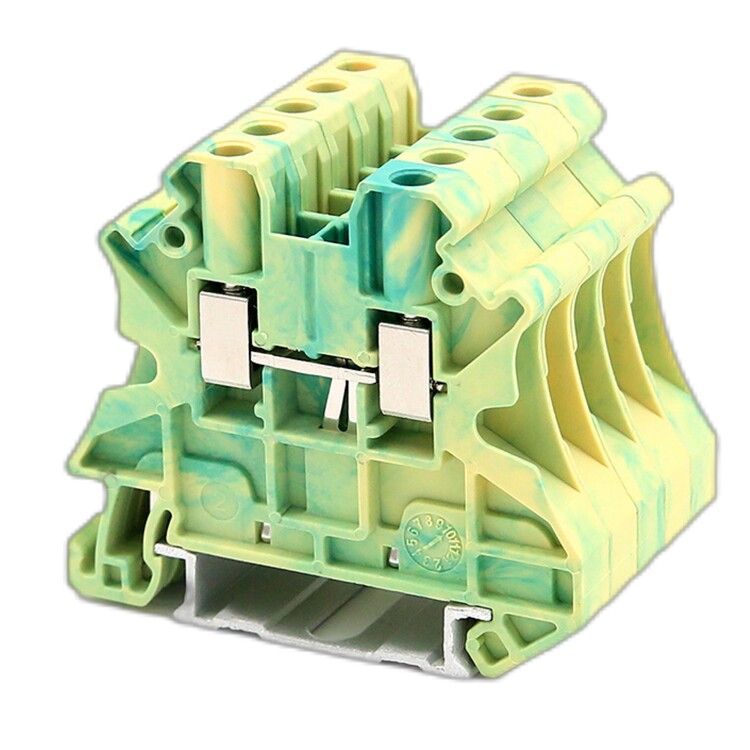

Клемма заземления, винтовой зажим, 2 точки подключения, 10 кв.мм | TUR-10-PE DKC ДКС

Клемма заземления винтовой зажим 2 точки подключения 10 кв.мм от DKC (ДКС), артикул tur-10-pe, предназначена для надёжного заземления двух проводников на DIN-рейке. Подходит для промышленной автоматизации, распределительных щитов и оборудования, где требуется устойчивое соединение с землёй.

Назначение и область применения

Эта клемма используется для создания заземляющих цепей в электрических щитах. Она позволяет подключить два провода - например, один от оборудования, второй - от шины заземления - через единый точечный контакт с DIN-рейкой. Применяется в системах управления, на станках, конвейерах, в системах освещения и других объектах, требующих защиты от утечек тока.

Технические характеристики

• Тип соединения: винтовое - обеспечивает прочную фиксацию проводника
• Количество входов: 2 - можно подключить два провода одновременно
• Диапазон сечений: 0,5–16 мм2 - совместима с большинством медных жил, используемых в промышленной электропроводке
• Способ монтажа: установка на DIN-рейку 35 мм - стандартная для промышленных щитов
• Материал корпуса: термопласт PA 6.6 - высокая механическая прочность и устойчивость к перегреву
• Класс горючести: V0 (UL-94) - материал самозатухающий, не распространяет пламя
• Рабочая температура: от –40 C до +105 C - работает в суровых условиях, включая холодные склады и нагретые помещения
• Цвет: желто-зелёный - соответствует международному стандарту для заземляющих элементов
• Габариты: 47,5 × 10,2 × 53 мм (высота × ширина × глубина)
• Положение подключения: сбоку - удобно для компактной сборки
• Требуется торцевая пластина: да - для замыкания цепи заземления через рейку
• Канал для перемычек: 1 - позволяет последовательно соединять несколько клемм

Совместимость и монтаж

Клемма заземления винтовой зажим 2 точки подключения 10 кв.мм устанавливается на стандартную DIN-рейку 35 мм. Для работы необходимо использовать торцевую пластину - она создаёт электрический контакт между клеммой и рейкой, обеспечивая заземление всей цепочки. Установка происходит путём защёлкивания на рейку; фиксация проводов осуществляется затяжкой винтов. Перемычка вставляется в специальный канал - это позволяет легко соединить несколько таких клемм в ряд без дополнительных проводов.

Безопасность и стандарты

Изделие соответствует требованиям безопасности по классу горючести V0 (UL-94): при возгорании материал не поддерживает пламя. Цветовая маркировка - желто-зелёный - соответствует IEC 60445 и ГОСТ Р 50462, что исключает ошибки при монтаже. Клемма DKC (ДКС) прошла испытания на термостойкость и механическую нагрузку в рамках серий Nuputuk и Винтовые клеммы.

Преимущества

• Два входа позволяют экономить место в щите - вместо двух отдельных клемм одна
• Удобный боковой доступ к зажимам - не требует лишнего пространства спереди
• Поддержка широкого диапазона сечений - универсальность для разных типов проводов
• Стандартный цвет и совместимость с DIN-рейкой - быстрая идентификация и интеграция
• Встроенный канал для перемычек - минимизирует количество внешних соединений

Ограничения применения

• Не предназначен для подключения алюминиевых проводов - только медные
• Обязательно использование торцевой пластины; без неё заземление не будет работать
• Максимальное сечение 16 мм2 - не подходит для силовых линий выше 100 А
• Не рассчитана на частые демонтажи - многократная затяжка винтов снижает надёжность контакта

Примеры использования

• Заземление нескольких устройств в одном ящике: ПЛК, частотник, датчики
• Создание заземляющей шины в распределительном щите
• Подключение экранов кабелей и металлических кожухов оборудования
• Системы аварийного отключения, где важно гарантированное заземление

Практические советы

• Перед монтажом проверьте, чтобы проводники были зачищены на 8–10 мм - недостаточная длина вызывает плохой контакт
• Затягивайте винты усилием рук, без инструментов - переусилие повредит резьбу
• Используйте только оригинальные торцевые пластины от DKC - несовместимые детали нарушают электрическую связь
• При групповом использовании - выстраивайте клеммы в одну линию, вставляйте перемычку сразу после установки всех элементов
• Учитывайте габариты: ширина 10,2 мм позволяет разместить до трёх таких клемм на 35-мм рейке без перекрытия
