Клемма заземляющая 16 кв.мм винтовая OptiClip CGT-16-PE-I-(0,2-16)-PEN - 289790 КЭАЗ

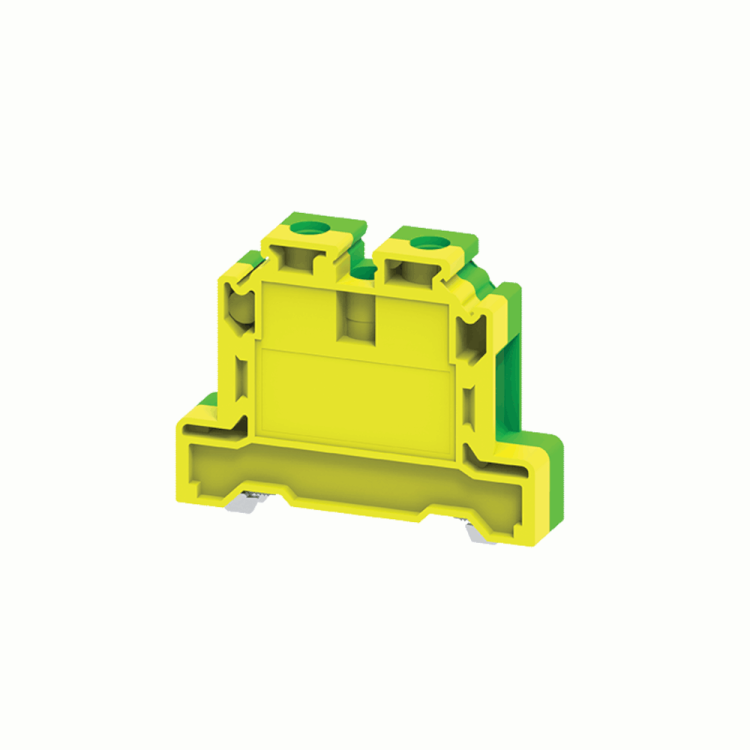

Клемма заземляющая винтовая 16 кв.мм OptiClip CGT-16-PE-I-(0,2-16)-PEN от КЭАЗ предназначена для надежного заземления медных проводников в электрощитах и распределительных устройствах. Эта клемма сочетает простой винтовой монтаж, совместимость с DIN-рейкой и цветовое обозначение PE, что делает её удобной для быстрой сборки и безопасной эксплуатации.

Назначение и область применения

Клемма заземляющая винтовая 16 кв.мм OptiClip CGT-16-PE-I-(0,2-16)-PEN используется для создания электрического и механического соединения между медными проводниками и системой заземления через DIN-рейку. Применяется в распределительных шкафах, щитах автоматизации (САУ), силовых пультах и других установках, где требуется надежное заземление. Подходит для присоединения проводов в жилых, коммерческих и промышленных объектах.

Технические характеристики

• Тип соединения: винтовое — позволяет фиксировать провода плотно и без повреждения жил
• Диапазон сечений проводников: 0,2–16 мм² — поддерживает тонкие многожильные и одножильные провода
• Количество контактов: 2 — один вход для провода, второй — для перехода на рейку
• Монтаж: на DIN-рейку или G-рейку — совместима со стандартными направляющими в щитах
• Цвет: желто-зеленый — соответствует требованиям ГОСТ Р 50462 для обозначения защитного заземления (PE)
• Класс воспламеняемости: V0 — материал самозатухающий, не распространяет пламя
• Расположение подключения: сбоку — упрощает доступ и компактную укладку проводов
• Число уровней: 1 — одна точка подключения на одну клемму

Совместимость и монтаж

Клемма заземляющая винтовая 16 кв.мм OptiClip CGT-16-PE-I-(0,2-16)-PEN устанавливается на стандартную DIN-рейку шириной 35 мм без дополнительных креплений. Для монтажа достаточно защелкнуть корпус на рейку. Подключение провода выполняется путём ослабления винта, введения жилы до упора и затяжки до устойчивого контакта. Не требует специальных инструментов — достаточно отвертки с плоским лезвием. Учитывайте, что максимальное сечение — 16 мм²; провода большего диаметра не войдут.

Безопасность и стандарты

Изделие соответствует требованиям безопасности по классу воспламеняемости V0 (UL 94), что гарантирует отсутствие горения материала после удаления источника пламени. Цветовая маркировка желто-зеленая соответствует международному стандарту IEC 60446 и ГОСТ Р 50462 для защиты PE. Конструкция исключает случайное отсоединение провода при нормальной эксплуатации.

Преимущества

• Функциональная двойная связь: провод + DIN-рейка обеспечивают единое заземление всей системы
• Стандартный цвет — сразу видно, что это именно заземление, снижает риск ошибок при обслуживании
• Высокая механическая прочность винтового соединения — выдерживает вибрацию и частые перегрузки
• Подходит для многожильных и одножильных проводов — универсальность в работе
• Не требует пайки или опрессовки — экономит время при монтаже

Ограничения применения

• Не предназначен для работы с алюминиевыми проводами — возможен оксидный слой и потеря контакта
• Максимальное сечение — 16 мм²; провода больше этого значения не поместятся
• Не рассчитана на высокочастотные импульсы или радиочастотные помехи — применяется только для сетевой частоты 50 Гц
• Не следует использовать вне закрытых щитов — открытое расположение увеличивает риск повреждения и поражения током

Примеры использования

• Подключение защитного заземления к корпусу частотного преобразователя в цехе
• Объединение нескольких заземляющих проводов от станков на одной рейке в распределительном щите
• Присоединение заземляющего провода от металлической рамы пульта управления
• Создание единой точки заземления для группы устройств автоматизации в офисе или лаборатории

Практические советы

• Перед затяжкой винта проверьте, чтобы все жилы полностью вошли в гнездо — не допускайте изгиба провода внутри
• Для многожильных проводов используйте наконечники (при необходимости), хотя клемма рассчитана на работу без них
• Проверяйте затяжку винта через год после установки — особенно в условиях вибрации или повышенной температуры
• При групповой установке нескольких клемм OptiClip CGT-16-PE-I-(0,2-16)-PEN соблюдайте минимальный шаг между ними — не менее 10 мм для свободного доступа отверткой
• Не заменяйте эту клемму обычной болтовой — она специально спроектирована для DIN-рейки и имеет гарантированную долговечность контакта
