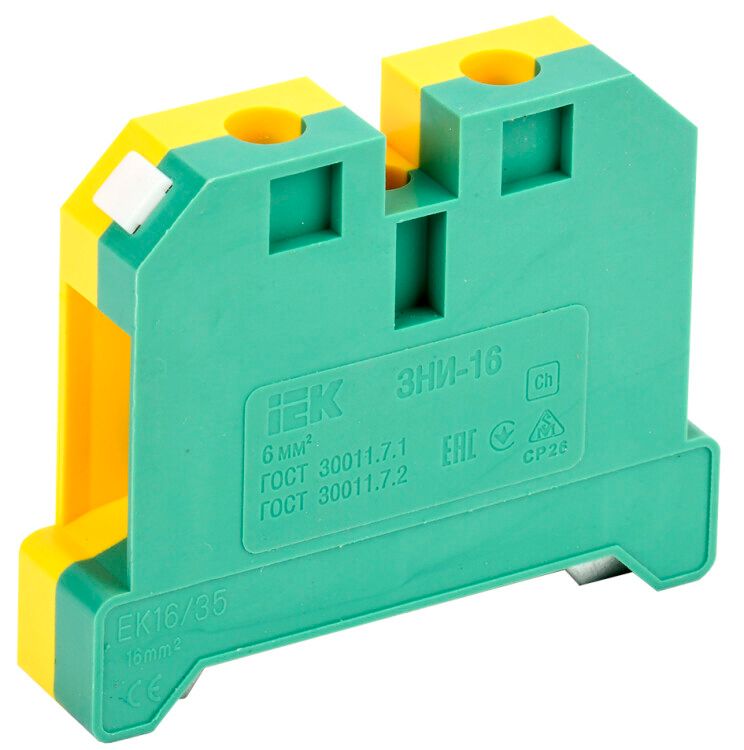

Зажим наборный ЗНИ-16PEN (JXB-земля) 16 мм², 85 А IEK YZN20-016-K52

Зажим наборный ЗНИ-16PEN 16 мм2 (JXB-земля) от IEK предназначен для надежного и компактного подключения защитных проводников (PE) на DIN-рейку. Этот зажим используется там, где важна четкая визуальная идентификация заземления и устойчивость к механическим нагрузкам - например, в распределительных щитах промышленного оборудования.

Назначение и область применения

Зажим наборный ЗНИ-16PEN 16 мм2 (JXB-земля) применяется исключительно для подключения защитных проводников - то есть заземляющих жил. Его желто-зеленый цвет соответствует требованиям ГОСТ Р 50462 и международным нормам для обозначения PE-проводника. Подходит для установки в силовых, автоматических и распределительных шкафах: на заводах, в системах вентиляции, насосных станциях, на объектах ЖКХ и энергетики.

Технические характеристики

• Сечение провода: 4–25 мм2 - позволяет подключить медные или алюминиевые жилы от 4 до 25 квадратных миллиметров;
• Номинальный ток: 85 А - выдерживает длительную нагрузку без перегрева;
• Номинальное напряжение: 600 В - рассчитан на работу в сетях до 600 В переменного тока;
• Тип соединения: винтовое - обеспечивает прочное и долговечное контактное соединение;
• Материал корпуса: полиамид PA - высокопрочный, термостойкий и самозагасающий материал класса горючести V0;
• Защита IP20 - предотвращает случайный доступ к токоведущим частям пальцами, но не защищает от воды или пыли;
• Количество контактов: 2 - один вход, один выход, позволяет последовательно соединять несколько заземляющих проводников;
• Способ монтажа: крепление на DIN-рейку 35 мм - совместим со стандартными шкафами и распределительными устройствами;
• Габариты: ширина 12 мм - компактная форма экономит место на рейке;
• Рабочая температура: от –40 C до +80 C - работает в холодных помещениях и нагретых шкафах;
• Климатическое исполнение: УХЛ3 - предназначено для эксплуатации в условиях умеренного и холодного климата с повышенной влажностью;
• Срок службы: 5 лет - гарантирует стабильную работу при соблюдении условий эксплуатации.

Совместимость и монтаж

Зажим наборный ЗНИ-16PEN 16 мм2 (JXB-земля) легко фиксируется на стандартной DIN-рейке шириной 35 мм. Для подключения провода достаточно ослабить винт, вставить жилу до упора и затянуть моментом 0,5–0,7 Нм - слишком сильное усилие повредит внутреннюю контактную часть. Соединение происходит через боковой вход - удобно при плотном расположении элементов на рейке. Монтаж возможен как вертикально, так и горизонтально. Обязательно используйте только целые, не поврежденные провода - многожильные жилы должны быть запрессованы наконечниками.

Безопасность и стандарты

Корпус выполнен из негорючего полиамида класса V0 - материал не распространяет пламя даже при прямом воздействии огня. Цветовое оформление соответствует ГОСТ Р 50462: желто-зеленый - исключительно для заземления. Применение этого зажима снижает риск путаницы при обслуживании электроустановок. Стандарт IP20 обеспечивает базовую защиту от прикосновения к токоведущим частям, но не заменяет герметичную защиту в сырых средах.

Преимущества

• Четкая цветовая маркировка - сразу видно, что это заземление, снижается риск ошибок при ремонте;
• Высокая механическая прочность корпуса - выдерживает вибрацию и ударные нагрузки в промышленных условиях;
• Поддержка широкого диапазона сечений - один тип зажима покрывает большинство задач по заземлению;
• Совместимость с другими изделиями серии ЗНИ - можно комбинировать с нулевыми и фазными аналогами;
• Фиксация на DIN-рейке - быстрая сборка и замена без сверления или дополнительных креплений.

Ограничения применения

• Не предназначен для подключения в условиях повышенной влажности, пыли или открытых площадках - степень защиты IP20 недостаточна;
• Не использовать для подключения проводов меньше 4 мм2 - существует риск плохого контакта и перегрева;
• Не применять в цепях постоянного тока выше 600 В - спецификация рассчитана только на переменный ток;
• Не допускается использование без заглушек на свободных контактах - это требование безопасности согласно правилам Электроустановок.

Примеры использования

• Подключение заземляющего провода от корпуса станка к шине PE внутри распределительного щита;
• Объединение нескольких заземляющих проводов от различных точек (электромоторы, кожухи, рамы) в одном месте;
• Создание ответвлений заземления в автоматических шкафах управления технологическими линиями;
• Монтаж в щитах освещения на производстве, где требуется визуальное отличие заземляющей системы от других контуров.

Практические советы

• Перед монтажом проверьте сечение провода - он должен попадать в диапазон 4–25 мм2; меньшие жилы лучше подключать через переходники или другие зажимы;
• Используйте боковые заглушки (продаются отдельно) для закрытия неиспользованных контактов - это обязательное требование безопасности;
• При групповом монтаже нескольких зажимов ЗНИ-16PEN 16 мм2 (JXB-земля) на одной рейке оставляйте минимальный зазор 5 мм между ними для лучшего теплоотвода;
• Не смешивайте этот зажим с фазными или нулевыми моделями - сохраняйте цветовую стандартизацию;
• Проверяйте затяжку винта каждые 6–12 месяцев при интенсивной эксплуатации - особенно в вибрационных средах.
