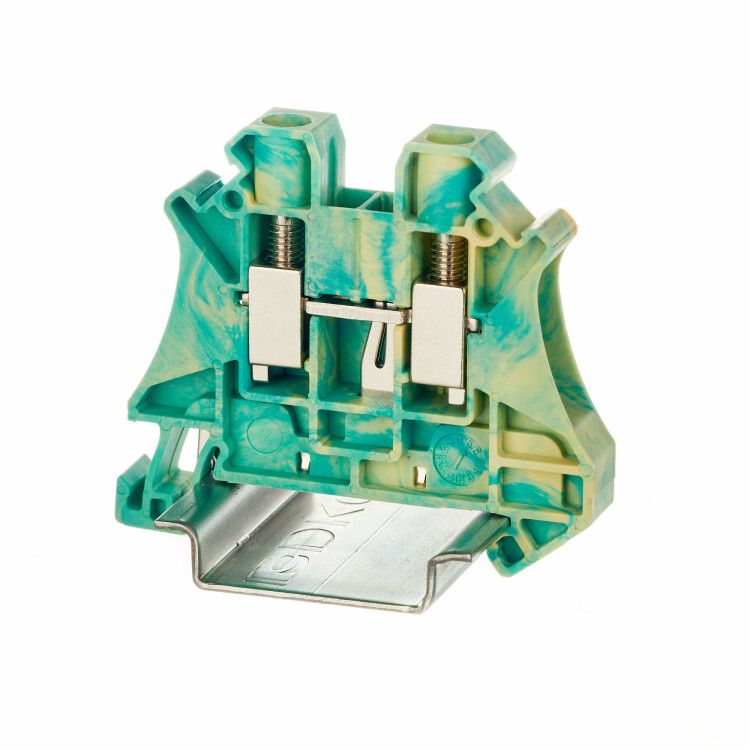

Клемма заземления, винтовой зажим, 2 точки подключения, 6 кв.мм | TUR-6-PE DKC ДКС

Клемма заземления винтовой зажим 2 точки подключения 6 кв.мм от DKC (ДКС) - надежный элемент для создания заземляющих цепей на DIN-рейке. Артикул tur-6-pe предназначен для быстрого и безопасного подключения заземляющих проводов в распределительных щитах и промышленном оборудовании.

Назначение и область применения

Эта клемма используется для организации систем заземления в электроустановках до 220 В. Подходит для подключения защитных проводников PE в шкафах управления, станках, автоматических линиях, освещении и другом оборудовании, где требуется надежное заземление. Две точки подключения позволяют последовательно соединять несколько заземляющих проводов без дополнительных перемычек.

Технические характеристики

• Тип соединения: винтовое - фиксация провода затяжкой винта
• Количество контактов: 2 - возможность подключения двух проводов одновременно
• Диапазон сечений проводов: 0,2–10 мм2 - совместима с медными и многожильными проводниками
• Напряжение: 220 В - рассчитана на работу в сетях переменного тока до этого значения
• Способ монтажа: установка на DIN-рейку 35 мм - стандартная для промышленных щитов
• Материал корпуса: полиамид - прочный, термостойкий пластик
• Класс горючести: V0 - материал самозагасает при воздействии открытого пламени
• Рабочий температурный диапазон: от –40 C до +105 C - работает в суровых условиях
• Цвет: желто-зеленый - соответствует международному стандарту цветовой маркировки заземления
• Габариты: ширина 8,2 мм, высота 47,5 мм - компактный размер для плотной сборки
• Позиция подключения: сбоку - удобно для прокладки проводов в ограниченном пространстве
• Требуется торцевая пластина: да - для герметичного закрытия и предотвращения доступа к токоведущим частям

Совместимость и монтаж

Клемма заземления винтовой зажим 2 точки подключения 6 кв.мм легко фиксируется на стандартной DIN-рейке 35 мм. Для правильной установки необходимо использовать торцевую пластину - она обеспечивает изоляцию соседних клемм и защищает от случайного прикосновения. Монтаж выполняется вручную: клемму просто защелкивают на рейке, затем ослабляют винты, вставляют провода и затягивают до упора. Не требует специальных инструментов, кроме отвертки.

Безопасность и стандарты

Изделие соответствует требованиям к материалам класса горючести V0 и имеет цветовое исполнение согласно IEC 60446 (желто-зеленый для PE). Применение полиамида с широким температурным диапазоном повышает безопасность при перегревах. Устройство не предназначено для работы выше 220 В - использование в более мощных сетях запрещено.

Преимущества

• Две точки подключения снижают количество деталей в сборке - экономят место и время при монтаже
• Устойчивость к коррозии благодаря качественному полиамиду и защищенным контактам
• Стандартный цвет и форма обеспечивают легкую визуальную идентификацию заземляющего контура
• Поддержка широкого диапазона сечений - можно использовать как тонкие многожильные, так и жесткие одножильные провода
• Высокая механическая прочность корпуса - выдерживает вибрации и нагрузки в промышленной среде

Ограничения применения

• Не применяется в цепях постоянного тока выше 220 В - максимальное напряжение ограничено
• Обязательно использование торцевой пластины - без неё возможен риск поражения током или замыкания
• Не рекомендовано применение в помещениях с повышенной химической агрессивностью - хотя полиамид устойчив, длительный контакт с растворителями может повредить корпус
• Запрещено использовать для подключения силовых проводов больше 10 мм2 - риск плохого контакта и нагрева

Примеры использования

• Подключение заземляющего провода к металлическому корпусу ЧПУ станка через DIN-рейку в щите управления
• Создание общей шины заземления для нескольких модулей автоматизации в одном шкафу
• Фиксация защитного провода в распределительном щите жилого дома или офисного здания
• Соединение заземляющей шины с корпусом вентилятора, насоса или светильника в промышленной зоне

Практические советы

• Перед монтажом проверьте сечение провода - он должен попадать в диапазон 0,2–10 мм2; слишком тонкий провод может выпасть, слишком толстый - не войдет
• Используйте только торцевую пластину, указанную производителем - несовместимые пластины нарушают изоляцию
• Затягивайте винты равномерно, без усилия - переусилие может повредить резьбу или изоляцию
• При использовании многожильных проводов лучше применять наконечники - они предотвращают деформацию и улучшают контакт
• Артикул tur-6-pe от DKC (ДКС) совместим с другими изделиями серии “Винтовые клеммы” - можно комбинировать с аналогичными клеммами для питания, сигнализации и заземления
