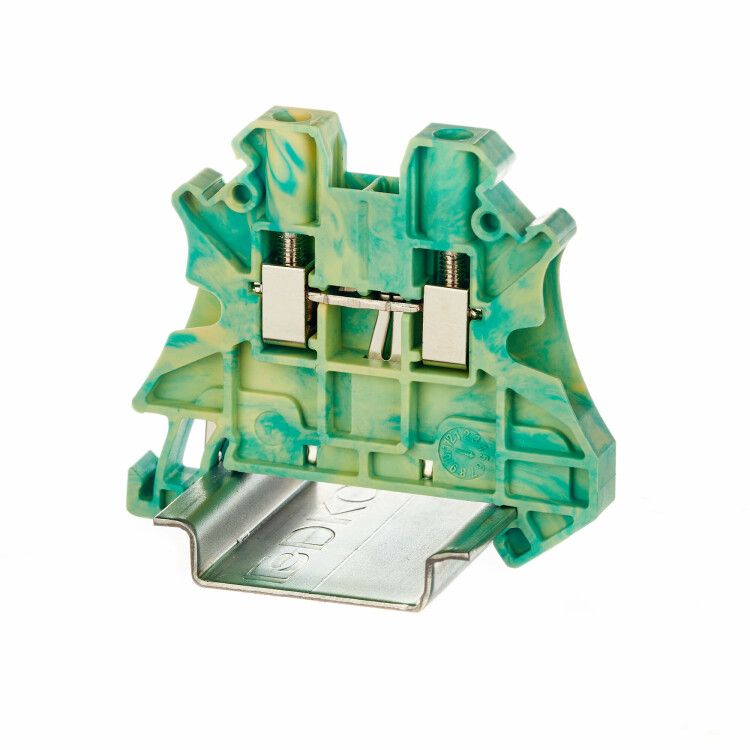

Клемма заземления, винтовой зажим, 2 точки подключения, 4 кв.мм | TUR-4-PE DKC ДКС

Клемма заземления винтовой зажим 2 точки подключения 4 кв.мм от DKC (ДКС), артикул tur-4-pe - это компактный и надёжный элемент для создания заземляющих соединений на DIN-рейке. Подходит для фиксации заземляющих проводов в распределительных щитах, пультах управления и промышленном оборудовании.

Назначение и область применения

Клемма заземления винтовой зажим 2 точки подключения 4 кв.мм предназначена для безопасного подключения заземляющих проводников к металлическим корпусам оборудования, шкафам, рамам и другим токопроводящим частям. Обеспечивает постоянный электрический контакт с землёй, снижает риск поражения током и защищает устройства от импульсных перенапряжений и статических разрядов. Применяется в системах автоматизации, станках, конвейерах, освещении, бытовых и промышленных щитах.

Технические характеристики

• Тип соединения: винтовое - надёжная фиксация провода без необходимости пайки
• Количество точек подключения: 2 - можно подсоединить два провода одновременно
• Диапазон сечений проводов: 0,14–6 мм2 - совместима с большинством стандартных заземляющих жил
• Номинальное напряжение: 220 В - рассчитана на работу в сетях до этого значения
• Материал корпуса: полиамид - прочный, устойчив к механическим нагрузкам и химическим воздействиям
• Класс горючести: V0 - материал самозатухающий, не поддерживает горение
• Рабочий температурный диапазон: от –40 C до +105 C - работает в суровых условиях, включая холодные склады и нагреваемые помещения
• Цвет: желто-зелёный - соответствует международному стандарту цветовой маркировки заземления
• Габариты: ширина 6,2 мм, высота 47,5 мм - компактный форм-фактор для плотной установки
• Способ монтажа: на DIN-рейку 35 мм - стандартная установка в электрощитах
• Позиция подключения: сбоку - удобный доступ для инструментов даже при ограниченном пространстве
• Требуется торцевая пластина: да - для завершения сборки необходимо использовать специальную крышку (не входит в комплект)

Совместимость и монтаж

Клемма заземления винтовой зажим 2 точки подключения 4 кв.мм устанавливается на стандартную DIN-рейку 35 мм. Для правильной работы требуется установка торцевой пластины - она замыкает цепь между несколькими клеммами, позволяя организовать последовательное заземление нескольких устройств. Без пластины контакт между соседними клеммами будет нарушен. Монтаж выполняется простым защёлкиванием на рейку. Для затяжки проводов используйте отвертку с плоским лезвием. Не допускайте перегиба провода - он должен входить прямо, без усилия.

Безопасность и стандарты

Изделие соответствует требованиям к изоляционным материалам класса V0 (UL94), что исключает распространение пламени при возгорании. Цветовая маркировка (желто-зелёный) соответствует ГОСТ Р 50462 и IEC 60446. Напряжение 220 В указывает на применение в бытовых и промышленных сетях переменного тока, но не предназначено для высоковольтных систем выше указанного значения.

Преимущества

• Два контакта в одном модуле - экономят место на рейке и упрощают групповое заземление
• Устойчивость к экстремальным температурам - надёжна в холодных и жарких средах
• Пластиковый корпус с классом V0 - повышает пожаробезопасность всей системы
• Стандартный цвет - сразу узнаваема как заземляющая клемма, снижает вероятность ошибки при обслуживании
• Простота монтажа - не требует сверления, пайки или специальных инструментов

Ограничения применения

• Не предназначен для подключения проводов сечением более 6 мм2 - возможен перегрев и плохой контакт
• Требует обязательного использования торцевой пластины для функционального соединения в цепи - без неё клемма работает только автономно
• Не рекомендовано использование в агрессивных химических средах (например, в кислотных парах) - хотя полиамид устойчив, длительный контакт с растворителями может повредить корпус
• Не следует применять в качестве основного рабочего соединения - только для заземления и защиты

Примеры использования

• Подключение заземляющего провода к корпусу ЧПУ станка через DIN-рейку в щите управления
• Объединение заземления нескольких датчиков в одной секции пульта
• Формирование общей шины заземления в распределительном щите торгового центра
• Заземление металлических кожухов светильников в производственном помещении

Практические советы

• Перед монтажом проверьте сечение заземляющего провода - оно должно попадать в диапазон 0,14–6 мм2
• Используйте только оригинальную торцевую пластину от DKC - несовместимые детали могут нарушить электрический контакт
• Затягивайте винты равномерно, без перекоса - переусиливать нельзя, чтобы не повредить внутреннюю контактную часть
• При установке нескольких таких клемм рядом - располагайте их так, чтобы торцевые пластины легко соединялись без натяга
• Проверяйте целостность заземления после монтажа тестером - особенно в новых или модифицированных системах
