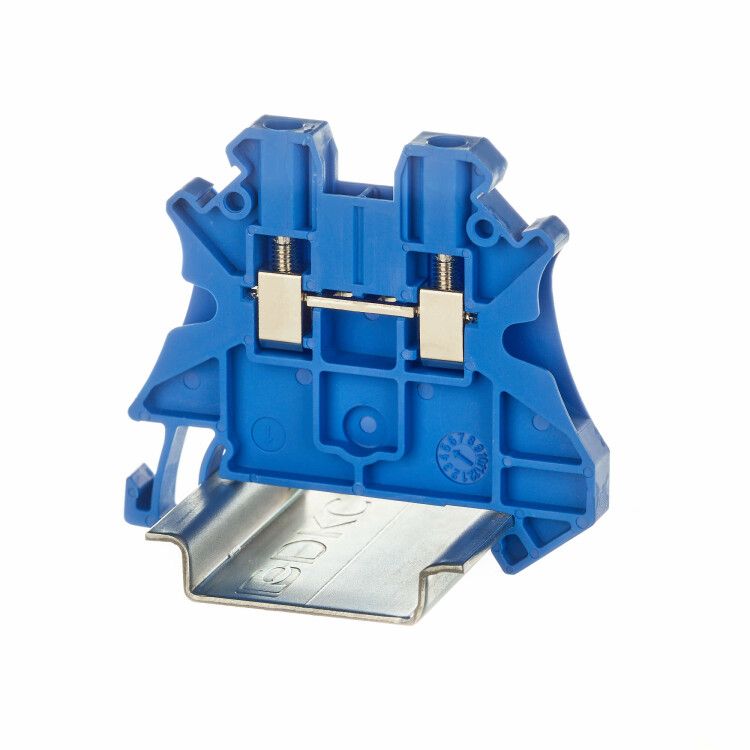

Клемма проходная , винтовой зажим, 2 точки подключения, 2.5 кв.мм, синяя - TUR-2.5-BU ДКС

Клемма проходная DKC (ДКС) с артикулом tur-2.5-bu - это надёжное устройство для последовательного соединения проводов в распределительных щитах. Подходит для монтажа на DIN-рейку, работает в широком диапазоне температур и обеспечивает устойчивый контакт при нагрузках до 24 А.

Назначение и область применения

Клемма проходная DKC tur-2.5-bu используется для создания непрерывной цепи между двумя проводниками - например, при подключении нескольких устройств в одной линии. Применяется в автоматических системах управления, силовых шкафах, освещении, промышленном оборудовании и бытовых щитах. Особенно удобна там, где требуется минимизировать количество соединений и сохранить целостность фазы, нуля или заземления.

Технические характеристики

• Тип соединения: винтовой зажим - надёжный и проверенный способ фиксации провода
• Количество точек подключения: 2 - вход и выход в одном корпусе
• Диапазон сечений проводов: 0,14–4 мм2 - подходит для медных и многожильных проводов
• Номинальное напряжение: 1000 В - безопасно для сетей до 690 В переменного тока
• Номинальный ток: 24 А - рассчитана на длительную работу при высоких нагрузках
• Материал корпуса: полиамид PA 6.6 с классом горючести V0 - самозатухающий, не поддерживает пламя
• Рабочая температура: от –40 C до +105 C - выдерживает экстремальные условия, включая холодные склады и жаркие помещения
• Ширина: 5,2 мм - компактный форм-фактор, позволяет плотно устанавливать несколько клемм рядом
• Высота: 47,5 мм; глубина: 53 мм - совпадает с габаритами стандартных DIN-реек
• Цвет: синий - соответствует стандартной цветовой маркировке для нулевых проводников (по правилам PUE)
• Установка замыкающих пластин: да - можно использовать перемычки для параллельного соединения нескольких клемм

Совместимость и монтаж

Клемма DKC tur-2.5-bu монтируется на стандартную DIN-рейку 35 мм. Установка происходит защёлкиванием - достаточно приложить усилие до характерного щелчка. Для подключения: ослабьте винт, введите провод до упора, затяните до устойчивого сопротивления. Не перетягивайте - повредится жила. Клемма имеет боковое расположение контактов - провода входят и выходят сбоку, что снижает риск перегиба и упрощает маршрутизацию.

Поддерживаются вставные замыкающие пластины - позволяют соединять несколько клемм в цепочку без дополнительных проводов. Совместима с оригинальными и сторонними перемычками того же шага (5,2 мм).

Безопасность и стандарты

Корпус изготовлен из материала с классом горючести V0 по UL-94 - при возгорании материал самостоятельно гаснет, предотвращая распространение пламени. Соответствует требованиям IEC 60947-7-1 и EN 60998. Номинальное напряжение 1000 В обеспечивает запас прочности даже в условиях скачков напряжения.

Преимущества

• Стандартный синий цвет - сразу видно, что это ноль или PEN-провод
• Компактная ширина - экономит место в щите, особенно при большом количестве соединений
• Удобный винтовой зажим - легко обслуживать, не требует специальных инструментов
• Высокая термостойкость - работает в суровых условиях, включая холодные помещения и нагреваемые зоны
• Поддержка перемычек - ускоряет сборку и снижает число проводов внутри щита

Ограничения применения

Не предназначен для работы с алюминиевыми проводами - возможна оксидация и потеря контакта. Не рекомендуется применять в средах с постоянным воздействием масел, растворителей или агрессивных химикатов - хотя корпус устойчив к механическому износу, он не герметичен. Также не следует использовать в качестве основного заземления - для этого нужны специализированные клеммы с маркировкой PE.

Примеры использования

• Объединение нулевых проводов от нескольких розеток в этажном щите
• Передача фазы через группу автоматов в распределительном щите
• Соединение датчиков и исполнительных механизмов на конвейере
• Формирование цепи питания LED-освещения в торговых залах

Практические советы

• Используйте клемму только с проводами, соответствующими сечению 0,14–4 мм2 - более толстые не войдут, тонкие могут выпасть при вибрации
• Зачищайте конец провода на 6–8 мм - слишком мало - плохой контакт, слишком много - риск замыкания на корпус
• Проверяйте затяжку винта после первого включения - при прогреве металл немного деформируется
• При использовании перемычек - убедитесь, что они правильно установлены и не задевают соседние клеммы
• Для частого обслуживания выбирайте модели с отверстиями под отвёртку - так легче работать в ограниченном пространстве
