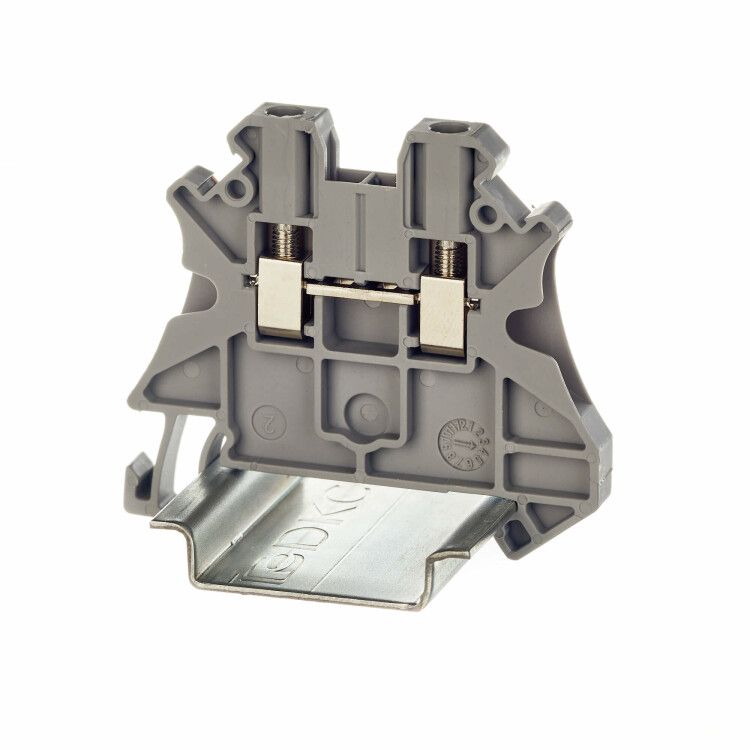

Клемма проходная , винтовой зажим, 2 точки подключения, 2.5 кв.мм, серая - TUR-2.5 ДКС

Клемма проходная DKC (ДКС) с винтовым зажимом и двумя точками подключения - надёжное решение для последовательного соединения проводов в распределительных щитах. Артикул tur-2.5 подходит для монтажа на DIN-рейку и работает в широком диапазоне температур.

Назначение и область применения

Эта клемма используется для создания непрерывной цепи между двумя проводниками - например, при подключении нескольких устройств в одной линии. Подходит для силовых и слаботочных цепей в автоматике, освещении, системах управления. Часто применяется в промышленных щитах, на станках, конвейерах и в системах HVAC.

Технические характеристики

• Тип соединения: винтовой зажим
• Количество контактов: 2 (проходная)
• Диапазон сечений провода: 0,14–4 мм2
• Номинальное напряжение: 1000 В
• Номинальный ток: 24 А
• Способ монтажа: фиксация на DIN-рейку 35 мм
• Материал корпуса: полиамид PA 6.6 (класс горючести V0 по UL-94)
• Рабочая температура: от –40 C до +105 C
• Габариты: высота 47,5 мм, ширина 5,2 мм, глубина 53 мм
• Цвет: серый
• Позиция подключения: боковая
• Поддерживает установку замыкающих пластин: да
• Количество каналов для вставных перемычек: 2

Совместимость и монтаж

Клемма DKC tur-2.5 устанавливается на стандартную DIN-рейку 35 мм. Для монтажа достаточно защёлкнуть её на рейку - фиксация механическая, без инструментов. После установки провода вводятся в два отверстия сбоку и затягиваются винтом. Каждый контакт рассчитан на один провод. Возможна установка металлических перемычек между соседними клеммами - это позволяет легко создавать последовательные цепочки без дополнительных проводов.

Безопасность и стандарты

Корпус изготовлен из самозатухающего полиамида с классом горючести V0 - материал не поддерживает пламя и не распространяет огонь. Соответствует требованиям безопасности для электрооборудования в условиях повышенной нагрузки. Номинальное напряжение 1000 В обеспечивает безопасную работу даже в сетях с высокими перегрузками.

Преимущества

• Устойчивость к экстремальным температурам - работает в холодных складах и жарких помещениях
• Стандартный форм-фактор совместим с большинством промышленных щитов
• Возможность использовать замыкающие пластины снижает количество проводов и ускоряет сборку
• Плотный винтовой зажим надёжно удерживает провод даже при вибрациях
• Серый цвет соответствует промышленным стандартам визуального различения

Ограничения применения

• Не предназначен для многожильных проводов без наконечников - рекомендуется применять кабельные наконечники для гибких жил
• Максимальное сечение 4 мм2 - нельзя использовать для проводов больше этого значения
• Не имеет защиты от случайного доступа - требует установки в закрытых щитах
• Замыкающие пластины должны быть совместимы с моделью - не все типы подходят

Примеры использования

• Подключение нескольких термореле в цепи нагрева
• Передача сигнала от одного датчика к другому через щит управления
• Объединение фаз в трёхфазной сети перед распределением по группам
• Создание общей нулевой шины в распределительном щите

Практические советы

• Используйте наконечники для многожильных проводов - это предотвращает выскальзывание и окисление
• Затягивайте винты усилием 0,2–0,3 Нм - переусиливать нельзя, чтобы не повредить контакт
• Проверяйте плотность соединения после первого включения - возможна усадка провода
• При использовании перемычек следите, чтобы они были правильно установлены - неправильно вставленная пластина может вызвать короткое замыкание
• Учитывайте ширину клеммы (5,2 мм): при компактной сборке считайте шаг между клеммами - он минимален, места мало
