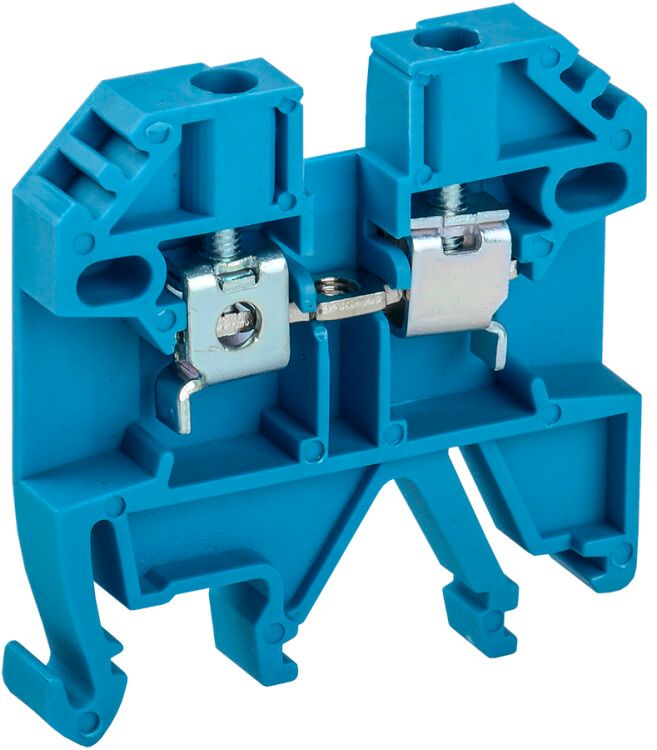

Клемма винтовая КВИ-2,5мм2 синяя, 24А, 800В IEK (ИЭК) YZN30-002-K07

Клемма винтовая КВИ-2,5 мм2 синяя от IEK - надёжное винтовое соединение для фиксации проводов сечением 1–4 мм2 в электрощитах на DIN-рейке. Цвет синий соответствует стандартной маркировке нулевых проводников (N), что упрощает идентификацию цепей. Артикул yzn30-002-k07 подтверждает соответствие продукта серии KVI, применяемой в промышленных и жилых объектах.

Назначение и область применения

Клемма винтовая КВИ-2,5 мм2 синяя используется для создания долговременного, прочного и безопасного электрического контакта между проводниками. Применяется в распределительных щитах для соединения фазных, нулевых и защитных проводов. Подходит для установки в автоматических выключателях, УЗО, реле, модульных устройствах. Часто встречается в системах освещения, управления оборудованием, промышленных контроллерах и бытовой автоматике.

Технические характеристики

• Номинальный ток: 24 А - позволяет работать с нагрузками до 5,3 кВт при 220 В
• Номинальное напряжение: 800 В - обеспечивает безопасную работу в сетях до 690 В переменного тока
• Диапазон сечений: 1–4 мм2 - совместима с одножильными и многожильными проводами указанного сечения
• Количество зажимов на полюс: 2 - можно подключить два провода на один контакт, снижает количество переходников
• Способ монтажа: DIN-рейка 35 мм - легко фиксируется на стандартной рейке без дополнительных креплений
• Позиция соединения: сбоку - удобная подводка проводов, особенно в плотно укомплектованных шкафах
• Материал изоляции: полиамид PA - высокая механическая прочность, устойчивость к перегреву и химическим воздействиям
• Рабочая температура: от –60 C до +110 C - работает в суровых условиях, включая холодные склады и нагретые помещения
• Ширина: 6,2 мм - компактный размер, экономит место в щите
• Класс воспламеняемости: V0 - материал самозатухающий, не распространяет пламя
• Срок службы: 15 лет - рассчитана на длительную эксплуатацию без замены
• Цвет: синий - стандартизированная маркировка для нулевого проводника (N)
• Требуется торцевая пластина: да - для завершения сборки шины необходимо использовать торцевую крышку (не входит в комплект)

Совместимость и монтаж

Клемма винтовая КВИ-2,5 мм2 синяя совместима с любыми устройствами, установленными на DIN-рейке 35 мм. Монтаж выполняется путём защёлкивания на рейку - достаточно приложить усилие до характерного щелчка. Для подключения проводов ослабьте винт, вставьте жилу на глубину 8–10 мм, затем затяните до упора. Не используйте инструменты с острыми гранями - повредите изоляцию. Обязательно закрывайте крайнюю клемму торцевой пластиной, чтобы предотвратить случайное прикосновение к токоведущим частям.

Безопасность и стандарты

Клемма соответствует требованиям ГОСТ Р 50030.5.1 и IEC 60947-7-1. Материал корпуса имеет класс горючести V0, что исключает распространение огня. Наличие торцевой пластины обеспечивает защиту от доступа к токоведущим элементам, что важно для соблюдения требований безопасности при обслуживании. Работает в соответствии с нормами для электроустановок до 1000 В.

Преимущества

• Удобство двойного зажима - позволяет соединить два провода без ответвителей
• Высокая термостойкость - сохраняет целостность даже при кратковременных перегрузках
• Стандартный цвет - синий цвет сразу указывает на ноль, снижает риск ошибок при монтаже
• Компактность - 6,2 мм ширины позволяют разместить больше клемм в одном ряду
• Долговечность - срок службы 15 лет минимизирует необходимость замены

Ограничения применения

• Не предназначен для подключения проводов сечением менее 1 мм2 или более 4 мм2 - возможен перегрев или плохой контакт
• Требует обязательного использования торцевой пластины - без неё есть опасность поражения током
• Не рекомендуется для мобильных или вибрационных систем - винтовое соединение может ослабнуть при постоянном движении
• Не подходит для алюминиевых проводов - только медные или медные с покрытием
• Не является герметичным - не применяется во влажных средах вне шкафа (например, на улице)

Примеры использования

• Подключение нулевой шины в квартирном щитке
• Объединение нескольких выходов УЗО на общий N-провод
• Соединение проводов от датчиков и реле в панели управления станком
• Распределение фазы между несколькими автоматами в промышленном щите
• Формирование группового питания светильников в офисе

Практические советы

• Перед монтажом проверьте сечение провода - лучше использовать инструмент для определения площади, чем полагаться на маркировку
• Затягивайте винты рукой, без ключей - переусилие повредит резьбу или изоляцию
• При использовании многожильных проводов - обязательно запрессуйте наконечники, чтобы избежать выпадения жил
• При сборке шины начинайте с крайней клеммы и последовательно устанавливайте все элементы, закрывая её торцевой пластиной
• Синяя клемма - только для N! Не используйте её для фазы или PE - это нарушает цветовую маркировку и создаёт риск аварии
• Артикул yzn30-002-k07 - совпадает с другими изделиями серии KVI; при заказе запасных частей сверьтесь именно с этим номером
