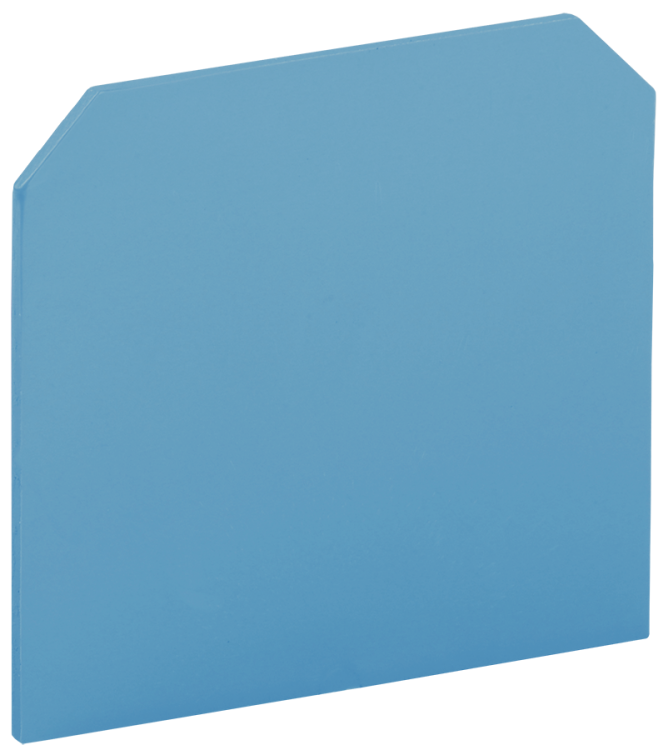

Заглушка для КВИ-2,5мм2 синяя | YZN30D-ZGL-002-K07 IEK

Заглушка для кабельно-вводного устройства 2,5 мм2 синяя от IEK (ИЭК), артикул yzn30d-zgl-002-k07, предназначена для герметизации свободных входов в клеммниках типа КВИ, предотвращая доступ пыли, влаги и случайный контакт с токоведущими частями.

Назначение и область применения

Заглушка для кабельно-вводного устройства 2,5 мм2 синяя используется для закрытия неиспользуемых каналов в клеммных блоках серии КВИ. Она изолирует токоведущие части, защищает от попадания пыли и влаги, снижает риск короткого замыкания при случайном контакте. Применяется в распределительных щитах, пультах управления, промышленном оборудовании, где используются винтовые клеммы с пазами под заглушки.

Технические характеристики

• Рабочее сечение кабеля: до 2,5 мм2 - подходит для проводов малой и средней мощности
• Ширина ячейки: 3 мм - точно соответствует габаритам пазов в клеммах КВИ
• Тип зажима: безвинтовой - устанавливается вручную без инструментов
• Исполнение фиксации: безвинтовой - надёжно фиксируется в пазу за счёт упругости материала
• Материал: полиамид (эластичный пластик) - прочный, устойчивый к механическим нагрузкам
• Цвет: синий - визуально отличаемый цвет для удобства идентификации
• Класс воспламеняемости: V0 - материал самозатухающий, не поддерживает горение

Совместимость и монтаж

Заглушка для кабельно-вводного устройства 2,5 мм2 синяя совместима исключительно с клеммными устройствами типа КВИ, имеющими стандартные пазы шириной 3 мм. Монтаж выполняется вручную: заглушка просто вставляется в паз до характерного щелчка. Нет необходимости в инструментах или дополнительной фиксации. Не применяется с другими типами клемм (например, WAGO, Phoenix Contact) - не обеспечит плотного соединения.

Безопасность и стандарты

Материал заглушки соответствует классу воспламеняемости V0 по UL94 - при возгорании материал прекращает гореть после удаления источника пламени. Это повышает безопасность в условиях возможного перегрева или короткого замыкания. Соответствует требованиям к электроустановкам в помещениях с повышенной опасностью поражения током.

Преимущества

• Удобная установка без инструментов - экономит время при сборке и обслуживании
• Высокая химическая стойкость - выдерживает воздействие масел, растворителей, агрессивных сред
• Стойкость к перепадам температур - сохраняет форму и функциональность в диапазоне от -40C до +85C
• Ударопрочность - не трескается при случайных механических воздействиях
• Яркий синий цвет - позволяет легко определить, какие входы заблокированы, особенно в плотных щитах

Ограничения применения

• Не предназначен для использования с кабелями большего сечения - может не войти в паз или вызвать деформацию
• Не работает с клеммами других серий - только с КВИ
• Не рассчитана на постоянное давление воды или высокую степень погружения - IP-класс не указан, не является водонепроницаемой конструкцией
• Не следует использовать в качестве основной защиты от внешних факторов - дополняет, но не заменяет корпус с нужным уровнем IP

Примеры использования

• Закрытие лишних входов в распределительных щитах промышленных автоматических линий
• Изоляция неиспользуемых клемм в системах управления насосами и компрессорами
• Фиксация пустых мест в щитах на объектах с ограниченным пространством - например, в шкафах станков ЧПУ
• Обеспечение безопасности при техническом обслуживании - предотвращает случайное прикосновение к токоведущим элементам

Практические советы

• Перед установкой проверьте, что паз в клемме имеет точную ширину 3 мм - иначе заглушка не зафиксируется
• Не используйте силу при вставке - если не входит легко, возможно, неверный тип клеммы
• При многократной сборке/разборке щита следите за целостностью защёлок - материал эластичный, но при изгибе может потрескаться
• Синий цвет хорошо сочетается с другими цветами заглушек - рекомендуется использовать цветовую маркировку для быстрой диагностики (например, красные - активные, синие - заглушены)
• Артикул yzn30d-zgl-002-k07 - это именно заглушка для 2,5 мм2; для больших сечений нужны другие модели
