Заглушка для клемм ЗНИ JXB35-50А 4-6 мм² IEK (ИЭК) YZN10D-ZGL-006-K07

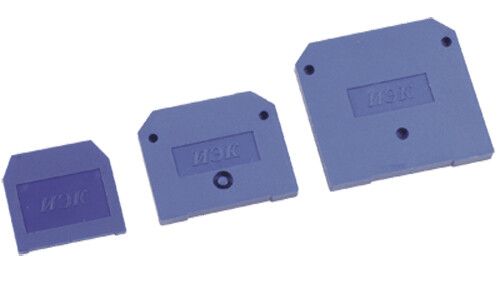

Заглушка для клеммников ЗНИ 4–6 мм2 (JXB35-50А) синяя - элемент для герметизации свободных контактов в клеммниках серии ЗНИ, обеспечивает безопасную изоляцию и визуальное отличие нулевого провода. Применяется в распределительных щитах с DIN-рейкой, совместима с продукцией IEK.

Назначение и область применения

Заглушка для клеммников ЗНИ 4–6 мм2 (JXB35-50А) синяя используется для закрытия неиспользуемых контактных отверстий в клеммных зажимах серии ЗНИ. Предотвращает случайное прикосновение к токоведущим частям, снижает риск короткого замыкания и защищает от попадания пыли и посторонних предметов. Синий цвет стандартизирован для обозначения нулевого (N) проводника - позволяет быстро определить функциональное назначение контакта при обслуживании.

Подходит для установки в электрощитах жилых, промышленных и коммерческих объектов, где используются клеммы ЗНИ с сечением 4–6 мм2. Особенно актуальна при модульной сборке шкафов, когда часть контактов остаются свободными после монтажа.

Технические характеристики

• Номинальный ток: 50 А - выдерживает нагрузку типичных цепей освещения, автоматики и бытовых приборов;
• Номинальное напряжение: 600 В - рассчитана на работу в сетях до 600 В переменного тока;
• Тип зажима и фиксация: безвинтовые - устанавливается механическим нажатием без инструментов;
• Ширина ячейки: 4 мм - точно соответствует шагу клеммников ЗНИ 4–6 мм2;
• Степень защиты: IP20 - предотвращает доступ пальцев и инструментов к токоведущим частям, но не защищена от воды и пыли вне корпуса;
• Материал: негорючий полиамид класса V0 - самозатухающий, не распространяет пламя;
• Рабочая температура: от –40 C до +80 C - работает в холодных помещениях и нагреваемых зонах;
• Климатическое исполнение: УХЛ3 - предназначена для эксплуатации в условиях умеренного и холодного климата с повышенной влажностью;
• Срок службы: 5 лет - гарантирует долговременную надежность при соблюдении условий эксплуатации;
• Цвет: синий - соответствие IEC 60445 для обозначения нулевого проводника.

Совместимость и монтаж

Заглушка для клеммников ЗНИ 4–6 мм2 (JXB35-50А) синяя совместима исключительно с клеммниками серии ЗНИ, имеющими шаг 4 мм и сечение 4–6 мм2. Не подходит для других серий (например, ZNI-2,5 или ZNI-95) - размеры ячеек и форма контактов отличаются.

Монтаж выполняется вручную: плотно вдавливается в свободную ячейку клеммника до характерного щелчка. Нет необходимости в инструментах. Для правильной установки проверьте, что клемма полностью освобождена от провода и не имеет повреждений. После установки заглушка не должна выпадать при легком потягивании.

Безопасность и стандарты

• Материал изоляции соответствует классу горючести V0 - не поддерживает горение, соответствует требованиям IEC 60695-11-10;
• Защита IP20 - обеспечивает базовую безопасность внутри электрошкафа, но не применяется во влажных или открытых средах;
• Цветовая маркировка соответствует ГОСТ Р 50462 и IEC 60445 - синий цвет однозначно указывает на нулевой проводник.

Преимущества

• Быстрый монтаж без инструментов - экономит время при сборке и доработке шкафов;
• Высокая термостойкость - сохраняет форму и целостность даже при перегрузках;
• Негорючий материал - повышает пожарную безопасность всего щита;
• Чёткая цветовая идентификация - минимизирует ошибки при диагностике и ремонте;
• Совместимость с другими элементами серии ЗНИ - можно использовать в комплексе с боковыми заглушками и маркерами.

Ограничения применения

• Не предназначен для внешней установки - IP20 не защищает от влаги, пыли и агрессивных сред;
• Не подходит для клеммников с другим шагом или сечением - использование с ЗНИ-2,5 или ЗНИ-95 невозможно;
• Не рекомендуется применять в местах с постоянным механическим воздействием - возможен износ или деформация при ударах;
• Срок службы ограничен 5 годами - при длительной эксплуатации (>5 лет) требуется периодическая проверка на трещины и хрупкость материала.

Примеры использования

• Вводно-распределительные устройства (ВРУ) в многоквартирных домах - для изоляции запасных нулевых клемм;
• Щиты управления станков - закрытие неиспользуемых выходов после изменения схемы;
• Автоматические системы освещения - изоляция временно отключённых контуров;
• Объекты с высокой требовательностью к безопасности - больницы, школы, лаборатории - где важна визуальная исклю­чение ошибок при работе с проводами.

Практические советы

• Перед установкой всегда проверяйте, что клемма действительно не используется - заглушка не является заменой отключения питания!
• При комплектации шкафа используйте синие заглушки только для N-проводников, зелёные - для PE, серые - для фазы; это соответствует нормам и снижает риск путаницы;
• Если нужна маркировка - выбирайте клемники ЗНИ, которые поддерживают встроенные маркеры (не подходят модели ЗНИ-2,5 и ЗНИ-95);
• При замене старых заглушек - не используйте силу. Если деталь не вынимается легко, проверьте наличие заедания или деформации клеммы;
• Храните заглушки в сухом месте - хотя материал устойчив к влаге, длительная сырость может влиять на прочность соединения.
