Клемма ЗНИ-6 мм.кв. синий - YZN10-006-K07 IEK

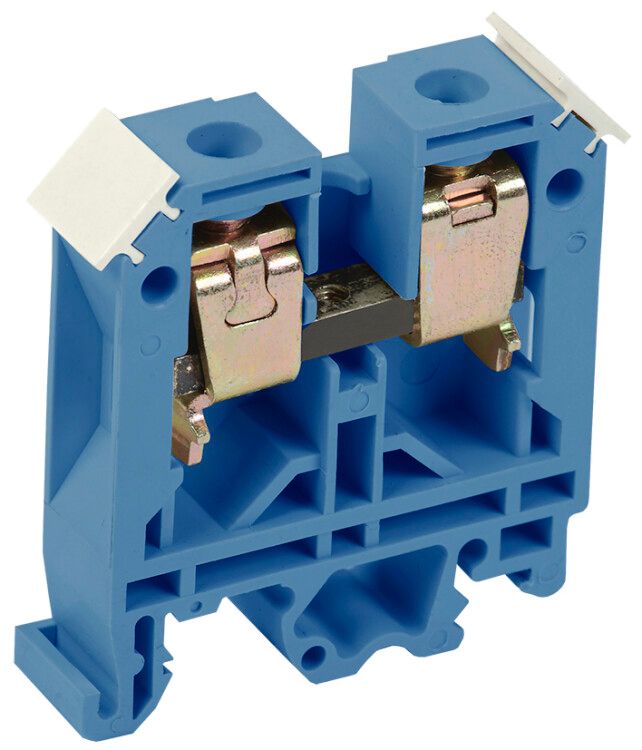

Зажим наборный ЗНИ-6 мм2 синий (JXB50A) от IEK предназначен для надёжного и компактного соединения проводников в распределительных шкафах. Подходит для фазных, нулевых и защитных проводов сечением до 6 мм2, устанавливается на DIN-рейку. Артикул yzn10-006-k07.

Назначение и область применения

Зажим наборный ЗНИ-6 мм2 синий (JXB50A) используется для создания электрических соединений между проводниками в щитах управления, распределительных устройствах и автоматических системах. Синий цвет соответствует стандартной маркировке нулевого (N) провода. Применяется в промышленном оборудовании, системах освещения, насосных станциях, конвейерах и других объектах с жесткими требованиями к организации коммуникаций внутри шкафа.

Технические характеристики

• Номинальное напряжение: 600 В - допустимо использование в сетях до 600 В переменного тока
• Номинальный ток: 50 А - выдерживает постоянную нагрузку до 50 ампер
• Диапазон сечений: 0,5–6 мм2 - подходит для медных и алюминиевых проводов указанного сечения
• Тип соединения: винтовой - надёжная фиксация за счёт затяжки винта
• Материал корпуса: полиамид PA - высокая механическая прочность и термостойкость
• Класс воспламеняемости: V0 - материал самозатухающий, не распространяет пламя
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от воды и пыли
• Количество контактов: 2 - один вход, один выход
• Способ монтажа: установка на DIN-рейку 35 мм - совместим с типовой рейкой в шкафах
• Ширина ячейки: 8 мм - занимает одну стандартную позицию на рейке
• Диапазон рабочих температур: –40…+80 C - работает в условиях холодных цехов и нагреваемых помещениях
• Климатическое исполнение: УХЛ3 - предназначено для умеренного и холодного климата, в закрытых помещениях
• Срок службы: 5 лет - гарантируемый срок эксплуатации при соблюдении условий
• Цвет: синий - стандартизированная маркировка нулевого провода
• Требуется торцевая пластина: да - для завершения сборки необходимо использовать заглушку
• Позиция соединения: сбоку - провода вводятся горизонтально, что удобно при плотной компоновке

Совместимость и монтаж

Зажим наборный ЗНИ-6 мм2 синий (JXB50A) монтируется на стандартную DIN-рейку шириной 35 мм. Для правильной установки требуется предварительно защёлкнуть устройство на рейке, затем затянуть винты для фиксации проводов. Обязательно используйте торцевую пластину - она обеспечивает герметичность и предотвращает случайное прикосновение к соседним контактам. Маркер для подписи в комплект не входит, но доступен отдельно. Соединение выполняется только с проводами без опрессовки - зачищенная часть должна быть 8–10 мм. Не рекомендуется перегибать провод перед введением в зажим - это снижает площадь контакта.

Безопасность и стандарты

Конструкция выполнена из негорючего полиамида класса V0, что соответствует требованиям пожарной безопасности. Степень защиты IP20 исключает риск прикосновения к токоведущим элементам пальцами или инструментами, но не защищает от влаги - применение возможно только в сухих внутренних помещениях. Климатическое исполнение УХЛ3 позволяет использовать изделие в неотапливаемых помещениях при температуре ниже нуля, однако не в условиях повышенной влажности или на улице.

Преимущества

• Компактность: занимает всего 8 мм по ширине, экономит место в шкафу
• Надёжность: винтовое соединение не ослабевает при вибрации
• Цветовая маркировка: синий цвет сразу указывает на нулевой потенциал, снижает вероятность ошибки при обслуживании
• Совместимость с другими зажимами серии ЗНИ - можно формировать последовательные группы
• Высокая термостойкость материала - сохраняет форму даже при длительной работе при +80 C

Ограничения применения

• Не применяется в открытых или влажных средах - IP20 не защищает от воды и пыли
• Не подходит для многожильных проводов без наконечников - возможен плохой контакт
• Требует обязательного использования торцевой пластины - без неё есть риск поражения током при открытом доступе
• Не рассчитан на ток выше 50 А - превышение вызывает перегрев и повреждение
• Не предназначен для подключения проводов сечением более 6 мм2 - попытки вставить больший провод сломают механизм

Примеры использования

• Подключение нулевого провода к шине N в этажном щите
• Объединение нескольких нейтральных проводов от светильников в распределительной коробке
• Формирование группового нуля на станках с ЧПУ
• Соединение защитных проводников PE в системах с TN-S
• Разветвление нуля в системах автоматизации с множеством датчиков

Практические советы

• Перед монтажом всегда проверяйте сечение провода - лучше выбрать чуть меньшее, чем максимальное (например, 4 мм2 вместо 6 мм2), чтобы избежать люфта
• Затягивайте винт рукой до упора, потом ещё немного - но не используйте инструменты, чтобы не повредить резьбу
• Используйте торцевые пластины всех цветов (синие, серые, зелёные) для целостности сборки - они предотвращают случайные замыкания
• При использовании в шкафах с большим количеством зажимов - располагайте их с интервалом, чтобы было удобно работать отверткой
• Артикул yzn10-006-k07 - это именно синий вариант; для фазы выбирайте зелёный, для земли - жёлто-зелёный
• ЗНИ-6 мм2 синий (JXB50A) совместим с другими моделями серии ЗНИ - можно чередовать с зажимами другого сечения в одной цепи
