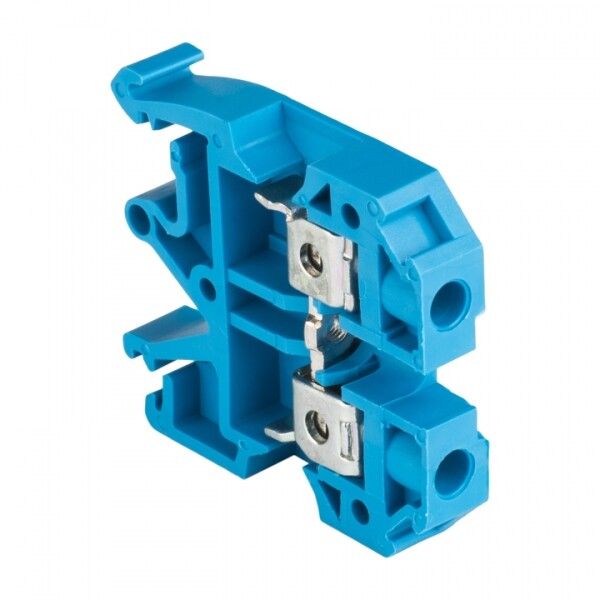

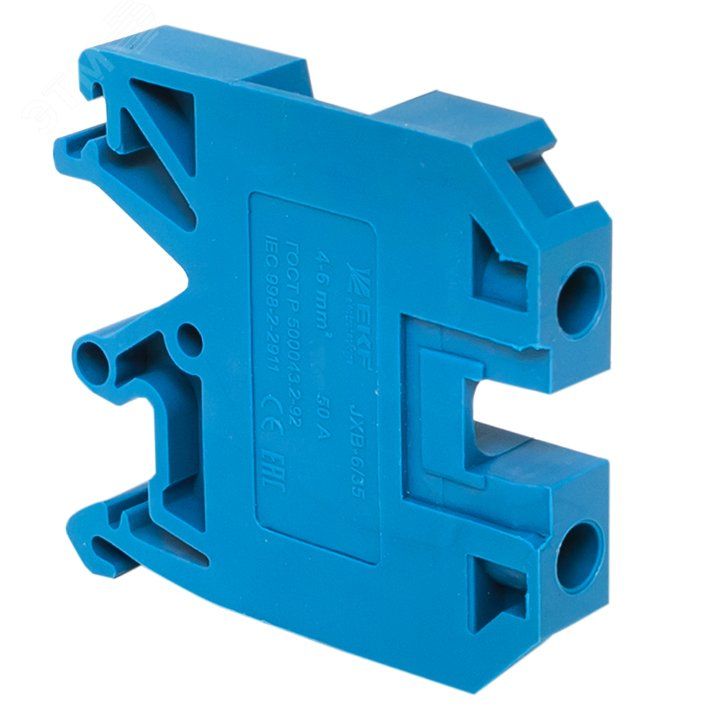

Колодка клеммная JXB-6/35 синяя EKF PROxima | plc-jxb-6/35b

Колодка клеммная проходная JXB-6/35 синяя 6 мм2 50 А 800 В на DIN-рейку 1 уровень полиамид от бренда EKF предназначена для надежного соединения проводов в промышленных распределительных щитах. Её компактная конструкция, высокая степень безопасности и совместимость с DIN-рейкой делают её популярным решением для монтажников и инженеров, работающих с силовыми цепями до 50 А.

Назначение и область применения

Колодка клеммная проходная JXB-6/35 используется для передачи тока между двумя точками в электрической цепи без разрыва. Подходит для промышленных систем: автоматизации, управления станками, конвейерами, освещением и другого оборудования, где требуется надежное и долговечное соединение. Применяется в распределительных щитах с DIN-рейкой, особенно там, где важна безопасность и доступность обслуживания.

Технические характеристики

• Номинальный ток: 50 А - выдерживает нагрузки типичных промышленных цепей
• Номинальное напряжение: 800 В - рассчитана на работу в сетях с повышенными требованиями к изоляции
• Диапазон сечений провода: 4–6 мм2 - оптимальна для медных жил этого класса
• Тип подключения: винтовой зажим - обеспечивает прочное и проверенное соединение
• Способ монтажа: на DIN-рейку (35 мм) - стандартизированная фиксация, совместима с большинством шкафов
• Материал корпуса: полиамид - термостойкий, химически устойчивый, не поддерживающий горение
• Класс воспламеняемости: V0 - самозагасающий материал, соответствует нормам пожарной безопасности
• Степень защиты: IP20 - защищает от контакта с пальцами и крупными предметами, но не от воды и пыли
• Рабочая температура: от –40 C до +80 C - работает в суровых условиях, включая холодные склады и нагреваемые помещения
• Ширина: 8 мм, высота: 45 мм - компактный форм-фактор, экономит место в щите
• Цвет: синий - визуальное отличие от других клемм, упрощает идентификацию
• Замыкающая пластина: необходима - для создания проходного соединения требуются перемычки (не входят в комплект)
• Нормативный документ: IEC 60309-1(1999) - соответствие международному стандарту качества

Совместимость и монтаж

Колодка JXB-6/35 легко монтируется на стандартную DIN-рейку шириной 35 мм. Установка происходит путём защёлкивания - достаточно плотно прижать к рейке до характерного щелчка. Для правильного подключения:

• Используйте провода сечением 4–6 мм2 - меньшие или большие жилы могут вызвать перегрев или плохой контакт
• Зажимайте провод винтом равномерно - не переусердствуйте, чтобы не повредить жилу
• Обязательно используйте замыкающую пластину (например, EKF PL-10) для проходного соединения - без неё цепь будет разорвана
• Подключение проводов - сбоку, что позволяет организовать аккуратную маршрутизацию кабелей

Безопасность и стандарты

Колодка JXB-6/35 изготовлена из материала с классом воспламеняемости V0, что исключает распространение пламени при перегрузках. Соответствует стандарту IEC 60309-1 и российскому ГОСТ Р 50030.7.2002. Защита IP20 предотвращает случайный контакт с токоведущими частями, но не защищает от влаги - не применяйте во влажных средах без дополнительной герметизации. Гарантия - 7 лет (84 месяца), что свидетельствует о высокой надёжности производства EKF.

Преимущества

• Удобство монтажа благодаря стандартной форме и защёлкам на DIN-рейке
• Высокая механическая прочность корпуса из полиамида
• Чёткая маркировка по цвету - синий цвет помогает быстро найти нужную клемму среди множества других
• Совместимость с рекомендованным ассортиментом EKF - все элементы системы (замыкающие пластины, крышки) легко подбираются
• Долгий срок службы - материал не стареет, не трескается при колебаниях температуры

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или агрессивных сред - IP20 недостаточно для таких условий
• Не подходит для проводов меньше 4 мм2 или больше 6 мм2 - риск перегрева или плохого контакта
• Требует обязательного использования замыкающей пластины для проходного соединения - без неё функциональность теряется
• Не является изолирующим устройством - не следует использовать как самостоятельную защиту от поражения током

Примеры использования

• Соединение входного и выходного кабеля питания в щите управления насосной станцией
• Передача сигнала от датчика к контроллеру в цепях автоматики
• Разводка фазы и нуля внутри распределительного щита на производстве
• Формирование группы клемм для нескольких одинаковых потребителей (например, светильники одной линии)

Практические советы

• Перед монтажом всегда проверяйте сечение провода - лучше использовать калибратор, чем полагаться на внешний вид
• После затяжки винта потяните за провод - он не должен свободно выскальзывать
• Для многожильных проводов используйте наконечники - они увеличат надёжность контакта
• При групповой установке нескольких клемм JXB-6/35 оставляйте минимальный зазор 5 мм между ними - для лучшего теплоотвода
• Замыкающие пластины выбирайте точно по модели - EKF предлагает специальные для серий JXB и PROxima
• Не забудьте отметить клеммы этикетками - особенно если используется несколько уровней или цепей
