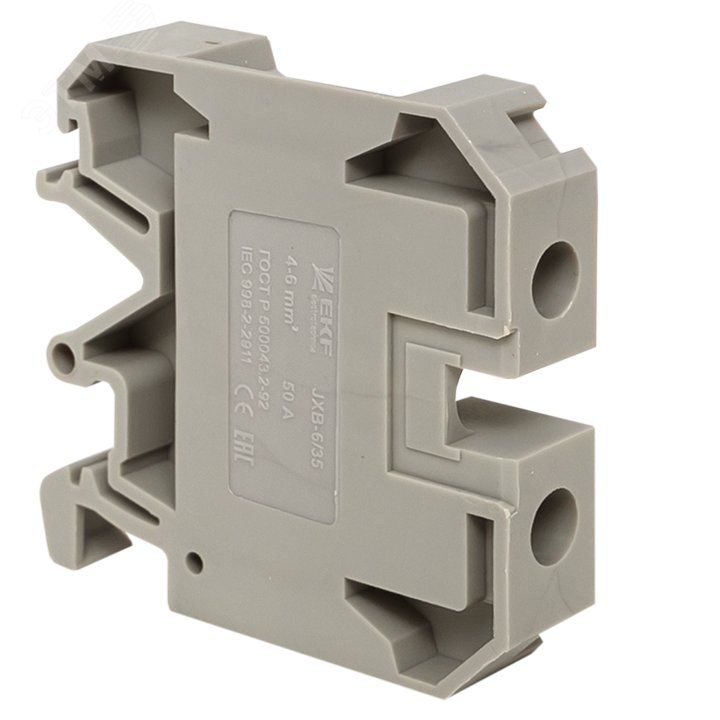

Клеммная колодка JXB-6/35 PROxima 50А 4-6 мм² EKF plc-jxb-6/35gy

Колодка клеммная проходная JXB-6/35 (50А) серая от EKF предназначена для надежного соединения проводников в распределительных щитах промышленного оборудования. Эта модель обеспечивает прочную фиксацию провода винтовым зажимом, рассчитана на длительную работу в условиях высоких нагрузок и широкого диапазона температур.

Назначение и область применения

Колодка клеммная проходная JXB-6/35 (50А) серая используется для создания проходных соединений в электрических цепях постоянного и переменного тока до 800 В и частотой 50 Гц. Применяется в распределительных щитах промышленных установок, автоматических систем управления, станках, конвейерах и других устройствах категории НКУ. Подходит для подключения силовых и управляющих цепей, где требуется надежное и долговечное соединение.

Технические характеристики

• Номинальный ток: 50 А
• Номинальное напряжение: 800 В
• Диапазон сечений проводников: 4–6 мм2
• Тип соединения: винтовое
• Материал корпуса: полиамид PA (пожаростойкий, класс V0)
• Степень защиты: IP20 (защита от доступа пальцев и крупных предметов, но не от воды и пыли)
• Температурный диапазон: от –40 C до +80 C
• Ширина: 8 мм
• Высота: 45 мм
• Способ монтажа: на DIN-рейку или G-рейку
• Количество контактов: один (проходной тип)
• Позиция подключения: боковая
• Требует торцевую пластину: да
• Гарантийный срок: 84 месяца
• Соответствие стандартам: IEC 60309-1 (1999), ГОСТ Р 50030.7.2002

Совместимость и монтаж

Колодка клеммная проходная JXB-6/35 (50А) серая устанавливается на стандартную DIN-рейку шириной 35 мм или G-рейку. Для сборки нескольких элементов в ряд необходимо использовать торцевые пластины - они обеспечивают механическую связь между соседними клеммами и предотвращают их смещение. Монтаж выполняется путём защёлкивания на рейку; для подключения провода достаточно ослабить винт, вставить жилу сечением 4–6 мм2 и затянуть до плотного контакта. Не допускается использование проводов меньшего или большего сечения - это снижает надёжность соединения.

Безопасность и стандарты

Колодка соответствует требованиям международного стандарта IEC 60309-1 и российскому ГОСТ Р 50030.7.2002. Корпус изготовлен из самозатухающего полиамида класса горючести V0 - материал не распространяет пламя при возгорании. Устройство не имеет защиты от влаги и пыли (IP20), поэтому применяется исключительно внутри закрытых щитов. Сертифицировано для работы в промышленных условиях с повышенными требованиями к безопасности.

Преимущества

• Высокая механическая прочность корпуса из полиамида - выдерживает вибрацию и ударные нагрузки
• Устойчивость к перегреву благодаря классу V0 и термической стабильности материала
• Фиксация провода винтовым зажимом - позволяет многократно демонтировать и переустанавливать соединения без повреждения контактной группы
• Поддержание целостности цепи даже при замене одного участка - проходной тип обеспечивает непрерывность тока через устройство
• Совместимость с рекомендованным проектным ассортиментом EKF - легко интегрируется в системы, собранные по стандартам производителя

Ограничения применения

• Не предназначен для открытых площадок или помещений с высокой влажностью - степень защиты IP20 не защищает от попадания воды и пыли
• Запрещено использовать с проводниками сечением менее 4 мм2 или более 6 мм2 - риск перегрева или плохого контакта
• Обязательно требует установки торцевых пластин при компактном расположении нескольких клемм - без них возможен сдвиг и нарушение коммуникаций
• Не подходит для частот выше 50 Гц - рассчитана исключительно на сетевые условия 50 Гц

Примеры использования

• Проходные соединения в щите управления насосной станцией
• Разводка питания между модулями ПЛК на производственной линии
• Подключение входных сигналов от датчиков к реле контроля
• Сборка группового освещения в цехах с использованием шлейфа проводов

Практические советы

• Перед монтажом проверьте соответствие сечения провода - используйте только 4–6 мм2. Кабели меньше 4 мм2 могут выпасть из зажима, больше 6 мм2 - деформируют контакт.
• Используйте торцевые пластины всегда, когда устанавливаете несколько таких клемм рядом - это предотвратит случайное смещение и улучшит внешний вид сборки.
• При затяжке винта не перетягивайте - это может повредить внутреннюю контактную часть. Достаточно усилия, чтобы провод не двигался рукой.
• Для обслуживания щита можно отсоединить одну клемму без разрыва всей цепи - это преимущество проходного типа.
• Храните в сухом месте. Хотя корпус устойчив к температуре, длительное воздействие влаги может вызвать окисление контактов при последующем монтаже.
