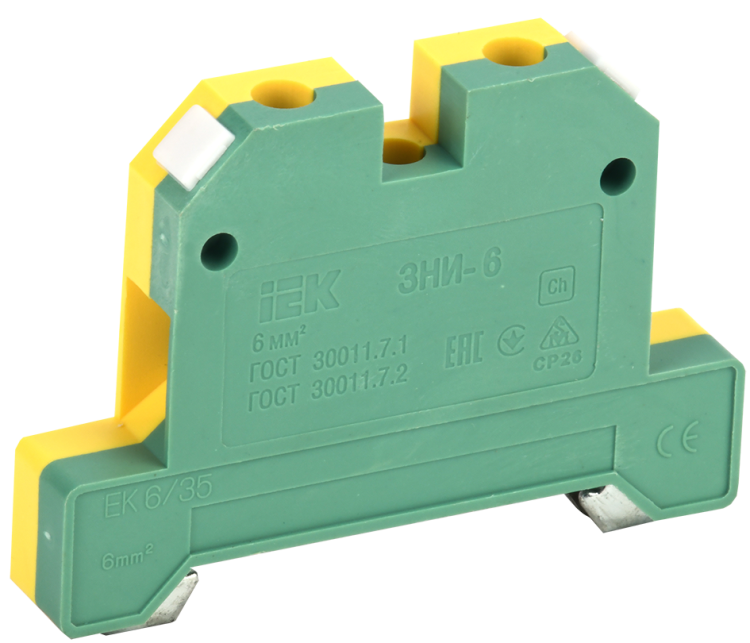

Клемма ЗНИ-6 мм.кв. ЗЕМЛЯ желто-зеленая - YZN20-006-K52 IEK

Зажим наборный ЗНИ-6PEN 6 мм² (JXB-земля) желто-зеленый от IEK предназначен для надежного и цветового выделения защитного заземления в распределительных щитах. Этот клеммник устанавливается на DIN-рейку, обеспечивает винтовое соединение проводов сечением до 6 мм² и соответствует требованиям безопасности для промышленной и жилой электросети.

Назначение и область применения

Зажим наборный ЗНИ-6PEN 6 мм² (JXB-земля) желто-зеленый используется исключительно для подключения защитных проводников (PE) — то есть заземления. Его ярко выраженный желто-зеленый цвет позволяет сразу определить назначение клеммы, что снижает риск ошибок при обслуживании и ремонте. Применяется в электрощитах жилых домов, офисов, производственных объектах, где требуется организованная система заземления. Подходит для сборки шин PE в автоматических выключателях, УЗО, дифференциальных автоматах и других устройствах.

Технические характеристики

• Диапазон сечений провода: 0,5–6 мм² — подходит для медных и многожильных проводов, используемых в бытовой и промышленной сети;
• Номинальное напряжение: 600 В — рассчитан на работу в сетях до 1000 В переменного тока;
• Номинальный ток: 50 А — способен выдерживать длительную нагрузку без перегрева;
• Количество контактов: 2 — один вход, один выход, позволяет последовательно соединять несколько заземляющих проводов;
• Способ монтажа: установка на DIN-рейку 35 мм — совместим с большинством стандартных щитов;
• Степень защиты: IP20 — защищает от доступа пальцев и предметов более 12 мм, но не герметичен — применяется только внутри закрытых щитов;
• Материал корпуса: полиамид PA — прочный, термостойкий, самозатухающий материал класса горючести V0;
• Диапазон рабочих температур: от –40 °C до +80 °C — работает в условиях холодных помещений и нагретых щитовых;
• Ширина: 9 мм — компактный размер, экономит место в щите;
• Цвет: желто-зеленый — стандартизованный цвет для заземляющего проводника по ГОСТ Р 50462;
• Срок службы: 5 лет — гарантирует долговременную работоспособность при соблюдении условий эксплуатации;
• Климатическое исполнение: УХЛ3 — предназначено для работы в помещениях с умеренным и холодным климатом, без воздействия агрессивных сред.

Совместимость и монтаж

Зажим наборный ЗНИ-6PEN 6 мм² (JXB-земля) желто-зеленый легко фиксируется на стандартной DIN-рейке 35 мм. Для монтажа достаточно защелкнуть клемму на рейку — никаких инструментов не требуется. Соединение проводов осуществляется через винтовые зажимы: оголенные концы проводов вводятся сбоку, затягиваются отверткой. Максимальное сечение — 6 мм²; для проводов меньшего сечения рекомендуется использовать специальные наконечники (например, НШВИ), чтобы избежать плохого контакта. Обязательно проверьте плотность затяжки — недостаточно затянутый винт вызывает нагрев, слишком сильная затяжка повредит металл провода.

Безопасность и стандарты

Клеммник выполнен из материала класса горючести V0 — не поддерживает горение и самотушится после удаления источника пламени. Это важно для предотвращения распространения огня в случае аварии. Цветовое исполнение соответствует международному стандарту IEC 60445 и российскому ГОСТ Р 50462, которые требуют желто-зеленого цвета именно для заземляющих проводников. Применение этого клеммника в системах TN-S и TT является обязательным для соблюдения норм ПУЭ.

Преимущества

• Цветовая маркировка исключает путаницу при подключении — заземление всегда отличается от нуля и фазы;
• Компактная форма (9 мм) позволяет размещать много клемм в ограниченном пространстве щита;
• Высокая механическая прочность корпуса из полиамида — устойчив к ударным нагрузкам и деформациям;
• Подходит для многожильных и одножильных проводов — универсальное решение;
• Произведен компанией IEK — известным российским производителем с контролируемым качеством.

Ограничения применения

• Не предназначен для внешней установки — степень защиты IP20 не защищает от влаги и пыли;
• Не допускается использование в цепях постоянного тока выше 600 В — только переменный ток;
• Не подходит для проводов сечением больше 6 мм² — для больших сечений нужны другие модели (например, ЗНИ-10 или ЗНИ-16);
• Не имеет функции автоматического контроля затяжки — необходимо регулярно проверять контактную группу при профилактике;
• Не следует применять в местах с высокой вибрацией без дополнительной фиксации — возможен ослабление винтов.

Примеры использования

• Объединение всех заземляющих проводов от розеток в квартирном щите;
• Подключение защитного проводника от УЗО, дифавтомата и автоматов к общей шине PE;
• Сборка заземляющей шины в щитах промышленного оборудования — станков, насосов, конвейеров;
• Замена старых перемычек на клеммник для повышения надежности и удобства диагностики.

Практические советы

• Перед монтажом обязательно убедитесь, что провод зачищен на нужную длину — обычно 8–10 мм, чтобы он полностью вошел в зажим;
• Для многожильных проводов используйте наконечники НШВИ — они предотвращают запутывание жил и обеспечивают лучший контакт;
• После установки протяните винты еще раз спустя неделю — первоначальная осадка металла может ослабить контакт;
• Если в щите много таких клемм, используйте боковые заглушки (доступны отдельно) — они защищают от случайного прикосновения и улучшают эстетику;
• ЗНИ-6PEN можно комбинировать с другими клеммами серии ЗНИ (синими для N, серыми для L) — так формируется целостная система маркировки.
