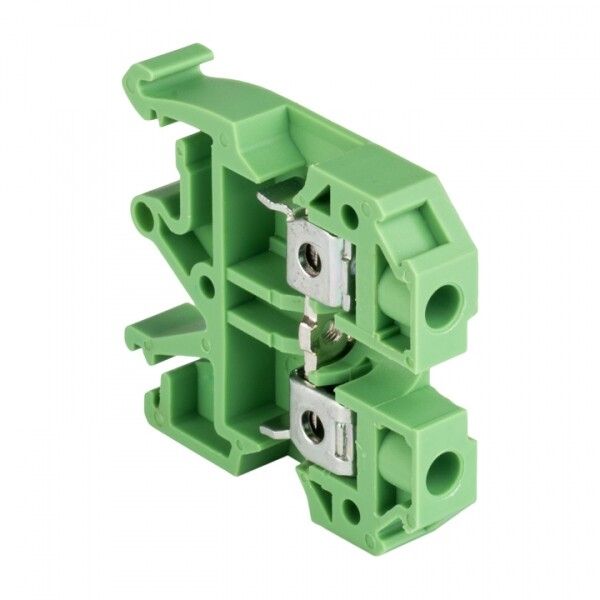

Колодка клеммная JXB-6/35 зеленая EKF PROxima | plc-jxb-6/35gn

Клемма винтовая JXB-6мм.кв зеленая от EKF серии PROxima - это одноканальная клеммная колодка для надежного винтового соединения проводов сечением 4–6 мм2 в распределительных щитах на DIN-рейке. Подходит для промышленных систем управления, автоматики и силовых цепей постоянного и переменного тока до 800 В.

Назначение и область применения

Клемма JXB-6мм.кв зеленая предназначена для создания разрывных и ответвительных соединений в электрических цепях. Применяется в НКУ (низковольтных коммутационных устройствах), щитах управления, промышленном оборудовании, конвейерах, насосных станциях и других системах, где требуется прочное и долговечное соединение. Цвет зеленый соответствует стандартной маркировке заземления, что упрощает идентификацию цепей.

Технические характеристики

• Тип соединения: винтовое - фиксация провода гайкой с помощью отвертки
• Рабочий диапазон сечений: 4–6 мм2 - оптимально для медных жил 2,5–4 мм2 с двойным запасом по площади
• Номинальное напряжение: 800 В - допустимо использование в сетях до 690 В переменного тока (50 Гц) и аналогичных DC-цепях
• Номинальный ток: 50 А - выдерживает длительную нагрузку без перегрева
• Материал корпуса: полиамид PA, класс горючести V0 - самозатухающий, не распространяет пламя
• Степень защиты: IP20 - защищает от предметов >12,5 мм, не герметична, не для улицы
• Способ монтажа: крепление на DIN-рейку 35 мм - совместима со всеми стандартными шинами
• Количество контактов: один вход/выход, два зажима на уровне - позволяет соединить два провода в одной точке
• Рабочая температура: от –40C до +80C - работает в холодных помещениях и нагретых щитах
• Габариты: 8×45 мм - компактная форма, экономит место в щите
• Позиция подвода: боковая - провода входят параллельно поверхности рейки
• Поддержка замыкающих пластин: да - можно последовательно соединить несколько клемм через перемычки
• Норматив: IEC 60309-1(1999) - соответствие международному стандарту безопасности
• Гарантия: 84 месяца - подтверждает высокую надежность материала и сборки

Совместимость и монтаж

Клемма JXB-6мм.кв зеленая легко устанавливается на любую DIN-рейку типа TS35. Для монтажа достаточно защелкнуть ее на направляющие. Перед затяжкой винта необходимо зачистить провод до металлического блеска, удалить оксиды. Максимальный момент затяжки - не более 0,5 Нм; переусиливать нельзя - есть риск повреждения контактной группы. Клеммы можно соединять друг с другом с помощью замыкающих пластин (не входят в комплект, приобретаются отдельно).

Безопасность и стандарты

Изготовлена из самозатухающего полиамида класса V0, что исключает распространение огня при перегрузках. Соответствует требованиям IEC 60309-1 и ГОСТ Р 50030.7.2002. Защита IP20 обеспечивает безопасность от случайного прикосновения к токоведущим частям, но не защищает от влаги - не применяется во влажных средах без дополнительной защиты.

Преимущества

• Два зажима на одном уровне позволяют выполнять ответвления без дополнительных переходников
• Цвет зеленый упрощает визуальную диагностику и соблюдение цветовой маркировки PE-проводников
• Высокая термостойкость (до +80C) - подходит для щитов с повышенной плотностью компоновки
• Поддержка замыкающих пластин - снижает количество соединений и ускоряет сборку
• Длительная гарантия (7 лет) - свидетельство качества материалов и производства EKF

Ограничения применения

• Не предназначен для работы во влажных, пыльных или агрессивных средах - IP20 недостаточно для улицы, подвалов, цехов с брызгами
• Не используется для многожильных проводов без наконечников - возможен разрыв жил при затяжке
• Максимальное сечение - 6 мм2; для больших проводов (например, 10 мм2) требуются другие модели
• Не рассчитана на частые демонтажи - многократное откручивание винта снижает надежность контакта

Примеры использования

• Подключение заземляющих проводников в щитах управления
• Объединение нескольких выходов датчиков в одну точку перед контроллером
• Разветвление питания для нескольких исполнительных механизмов (электромагнитов, клапанов)
• Формирование общей шины N или PE внутри распределительного щита

Практические советы

• Перед установкой проверьте, чтобы сечение провода попадало точно в диапазон 4–6 мм2 - меньшие жилы могут выпасть, большие - деформируют зажим
• Для многожильных проводов используйте наконечники типа ШМ или ШЛ - это предотвращает сплющивание и увеличивает срок службы
• При использовании замыкающих пластин следите, чтобы они были совместимы с моделью JXB - не все пластины подходят
• При группировке нескольких клемм оставляйте минимум 5 мм свободного места между ними для доступа отвертки
• Проверяйте затяжку винта после первых 10–20 часов работы - возможно ослабление из-за теплового расширения
