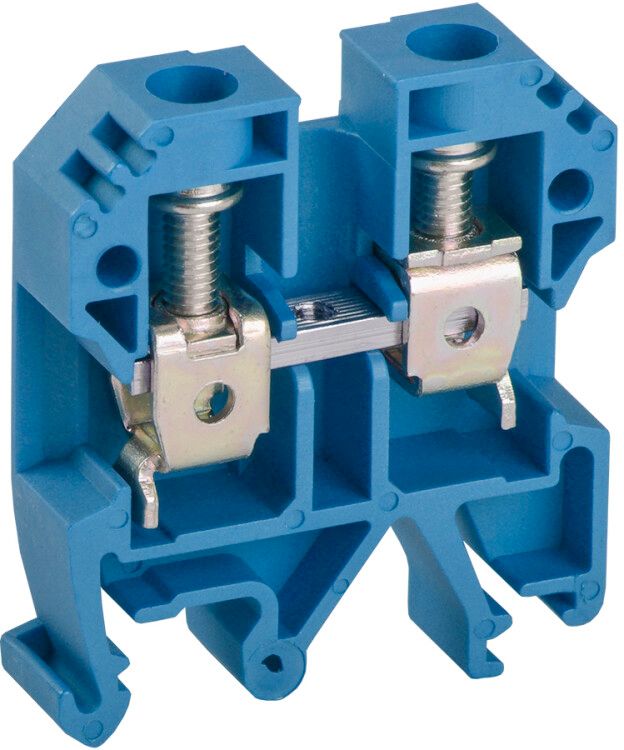

Клемма винтовая КВИ-6мм2 синяя | YZN30-006-K07 IEK

Клемма винтовая КВИ-6 кв.мм синяя от IEK — надёжное винтовое соединение для фиксации проводов сечением 2,5–10 мм² в электрощитах на DIN-рейке. Подходит для сборки силовых цепей, где важны компактность, долговечность и чёткая цветовая идентификация.

Назначение и область применения

Клемма винтовая КВИ-6 кв.мм синяя используется для создания постоянных электрических соединений между проводниками в распределительных щитах. Применяется для подключения фазных, нулевых и защитных проводов (PE). Цвет синего корпуса соответствует стандартной маркировке нулевого провода (N). Подходит для установки в промышленных, коммерческих и жилых объектах, где требуется организованная и безопасная коммутация.

Технические характеристики

• Номинальный ток: 50 А
• Номинальное напряжение: 800 В
• Диапазон сечений проводов: 2,5 – 10 мм²
• Тип соединения: винтовой зажим с двумя точками входа
• Способ монтажа: крепление на DIN-рейку 35 мм
• Позиция подключения: боковой ввод проводов
• Материал корпуса: полиамид PA, класс горючести V0
• Рабочая температура: от -60 °C до +110 °C
• Ширина: 8,2 мм
• Срок службы: 15 лет
• Требуется торцевая пластина: да

Совместимость и монтаж

Клемма винтовая КВИ-6 кв.мм синяя совместима со всеми стандартными DIN-рейками 35 мм. Монтаж осуществляется защёлкиванием на рейку — никаких инструментов для крепления не требуется. Для правильной работы необходимо использовать торцевую пластину, которая обеспечивает гальваническую связь между соседними клеммами и предотвращает перегрев при высоких нагрузках. Провода вставляются сбоку, затягиваются отверткой. Рекомендуется контролировать момент затяжки — переизбыток усилия повредит контактную группу.

Безопасность и стандарты

Корпус выполнен из самозатухающего полиамида класса V0 — материал не поддерживает горение и не распространяет пламя. Это соответствует требованиям безопасности для внутренней установки в электрошкафах. Номинальное напряжение 800 В позволяет применять клемму в сетях до 690 В переменного тока (AC) и до 1000 В постоянного тока (DC), что покрывает большинство промышленных задач. Сертифицирована по российским и международным нормам для электромонтажных изделий.

Преимущества

• Устойчивость к широкому диапазону температур — работает даже в холодных помещениях и рядом с нагревательными элементами
• Высокая плотность монтажа: ширина всего 8,2 мм позволяет разместить больше клемм на одной рейке
• Чёткая цветовая маркировка: синий цвет легко отличается от других, снижает риск ошибок при обслуживании
• Долгий срок службы — 15 лет при соблюдении условий эксплуатации
• Поддерживается рекомендованным проектным ассортиментом IEK — гарантия совместимости с другими элементами системы

Ограничения применения

• Не предназначен для многожильных проводов без наконечников — требуются обжимные наконечники типа “штырь” или “вилка”
• Запрещено использование вне закрытых электрощитов — не имеет защиты от внешних воздействий (IP-класс не указан)
• Не подходит для частых отключений/переподключений — винтовые клеммы рассчитаны на постоянные соединения
• Требует обязательного использования торцевой пластины; без неё возможен перегрев при токе выше 40 А

Примеры использования

• Распределение нулевого провода (N) в щите освещения
• Объединение нескольких проводов PE в системе заземления
• Сборка цепей управления на станках, конвейерах, насосных станциях
• Формирование ответвлений в распределительных щитах ЖКХ и офисных зданий

Практические советы

• Перед монтажом проверьте сечение провода — не используйте провода меньше 2,5 мм² или больше 10 мм²
• Для многожильных проводов всегда применяйте обжимные наконечники — это исключит ослабление контакта
• При установке нескольких клемм подряд обязательно используйте торцевую пластину — она равномерно распределяет ток и снижает тепловое сопротивление
• Синяя клемма — это N-провод. Не путайте её с зелёно-жёлтой (PE) или красной (L)
• Проверяйте затяжку винтов через 1–2 месяца после первого включения — особенно при больших токах
