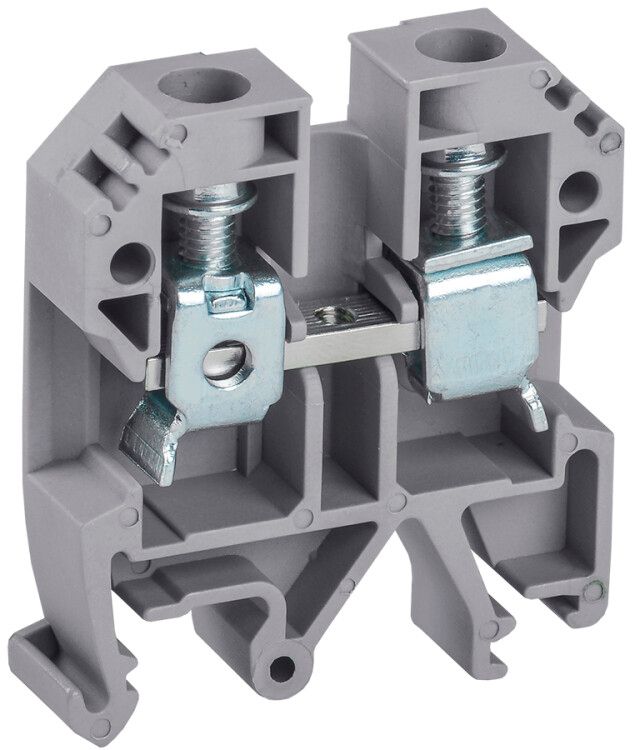

Клемма винтовая КВИ-6мм2 50А 800В серая IEK (ИЭК) YZN30-006-K03

Клемма винтовая КВИ-6 кв.мм серая от IEK - надёжное винтовое соединение для фиксации проводов сечением 2,5–10 мм2 в электрощитах на DIN-рейке. Артикул yzn30-006-k03 обеспечивает долговременную работу при токе до 50 А и напряжении до 800 В.

Назначение и область применения

Клемма винтовая КВИ-6 кв.мм серая используется для создания прочных и стационарных электрических соединений между проводниками в распределительных щитах. Подходит для подключения фазных, нулевых и защитных (PE) проводов. Применяется в промышленном оборудовании, автоматических системах управления, силовых панелях и других установках, где требуется компактная и устойчивая коммутация.

Технические характеристики

• Номинальный ток: 50 А
• Номинальное напряжение: 800 В
• Диапазон сечений проводов: 2,5 – 10 мм2
• Количество зажимов на полюс: 2 (можно подключить два провода одного сечения)
• Способ монтажа: крепление на DIN-рейку 35 мм
• Позиция подключения: провода вводятся сбоку
• Рабочая температура: от -60 C до +110 C
• Материал корпуса: полиамид PA, класс горючести V0
• Ширина: 8,2 мм
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Цвет: серый
• Требует установки торцевой пластины: да

Совместимость и монтаж

Клемма винтовая КВИ-6 кв.мм серая совместима со всеми стандартными DIN-рейками 35 мм. Для правильной сборки необходимо использовать торцевую пластину - она предотвращает случайное касание соседних клемм и обеспечивает гальваническую изоляцию. Монтаж выполняется путём защёлкивания на рейку; после этого провода вставляются в боковые отверстия и затягиваются винтом отвёрткой. Не требует специальных инструментов, кроме обычной плоской отвёртки.

Безопасность и стандарты

Корпус выполнен из самозатухающего полиамида класса V0 - материал не поддерживает горение и соответствует требованиям пожарной безопасности. Номинальное напряжение 800 В позволяет применять клемму в сетях переменного и постоянного тока высокой мощности. Произведена в соответствии с отраслевыми нормами РФ и международными стандартами качества для электрооборудования.

Преимущества

• Удобное боковое подключение - экономит место в шкафу, особенно при плотной компоновке
• Два зажима на один полюс - позволяют объединять цепи без перемычек
• Высокая термостойкость - работает в экстремально холодных и жарких условиях
• Стандартный цвет - легко отличается от других типов клемм (например, PE - желто-зелёные)
• Долгий срок службы - 15 лет без потери контактных свойств

Ограничения применения

• Не предназначен для многожильных проводов без наконечников - рекомендуется использовать обжимные наконечники для надёжного контакта
• Требует обязательной установки торцевой пластины - без неё возможен риск замыкания между соседними клеммами
• Не подходит для частых переподключений - винтовое соединение рассчитано на постоянную фиксацию
• Максимальное сечение - 10 мм2; для больших проводов нужны другие модели

Примеры использования

• Подключение входных фазных проводов к автоматическим выключателям в щите освещения
• Объединение нескольких нулевых проводов перед подключением к шине N
• Фиксация защитного проводника PE в распределительных щитах промышленных станков
• Сборка цепей управления в системах автоматизации с ограниченным пространством

Практические советы

• Перед монтажом проверьте соответствие сечения провода - слишком тонкий провод может выпасть, слишком толстый повредит зажим
• Затягивайте винты равномерно, без усилия - переусилие может треснуть корпус
• Используйте торцевую пластину даже при одиночной установке - это снижает риск ошибок при последующих модификациях
• Для многожильных проводов всегда применяйте обжимные наконечники типа “штыревые” или “вилочные”
• При групповой установке нескольких клемм КВИ-6 учитывайте ширину 8,2 мм - на 35-мм рейке поместится около 4–5 единиц без зазора
