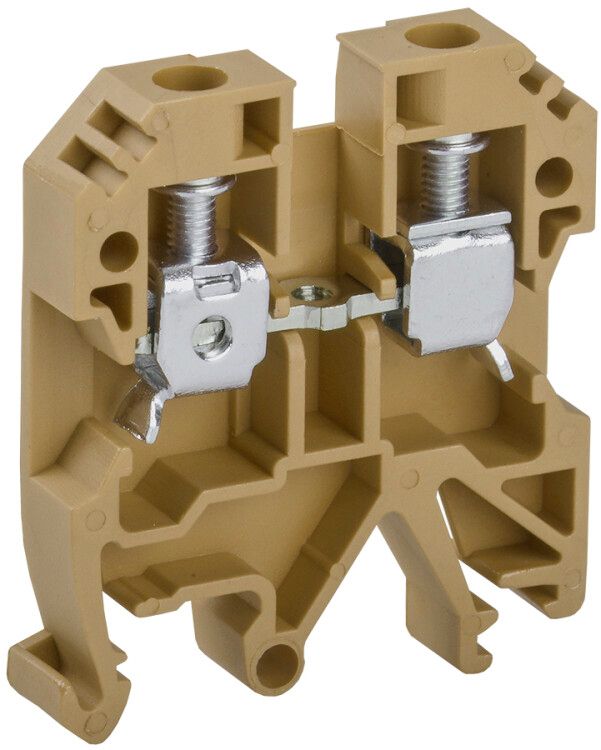

Клемма винтовая КВИ-6мм2 желтая | YZN30-006-K05 IEK

Клемма винтовая КВИ-6 кв.мм желтая от IEK - надёжное винтовое соединение для фиксации проводов сечением 2,5–10 мм2 в электрощитах на DIN-рейке. Артикул yzn30-006-k05 подходит для сборки силовых цепей, где важны прочность, цветовая маркировка и долговечность.

Назначение и область применения

Клемма винтовая КВИ-6 кв.мм желтая используется для создания постоянных электрических соединений между проводниками в распределительных щитах. Подходит для подключения фазных, нулевых и защитных проводов. Жёлтый цвет соответствует стандартной маркировке для фазных проводников в соответствии с ГОСТ Р 50462. Применяется в промышленном оборудовании, автоматических системах управления, станках, конвейерах и других устройствах, требующих компактного и надёжного соединения.

Технические характеристики

• Сечение провода: 2,5 – 10 мм2 - позволяет подключить одножильные и многожильные провода средней мощности;
• Номинальный ток: 50 А - выдерживает нагрузки типичных промышленных цепей;
• Номинальное напряжение: 800 В - обеспечивает безопасную работу в сетях до 690 В переменного тока;
• Способ монтажа: крепление на DIN-рейку 35 мм - совместима со стандартными шкафами и панелями;
• Ширина: 8,2 мм - компактная форма, экономит место в щите;
• Материал корпуса: полиамид PA - устойчив к механическим повреждениям, химическим воздействиям и перегреву;
• Класс воспламеняемости V0 - материал самозатухающий, не распространяет пламя;
• Рабочая температура: от -60 C до +110 C - работает в экстремальных условиях, включая холодные склады и нагретые помещения;
• Срок службы: 15 лет - рассчитана на длительную эксплуатацию без замены;
• Позиция соединения: сбоку - удобно для прокладки проводов в плотных шкафах;
• Цвет: жёлтый - визуальная идентификация фазного провода;
• Требуется торцевая пластина: да - для завершения сборки шины необходимо использовать торцевую крышку (не входит в комплект).

Совместимость и монтаж

Клемма винтовая КВИ-6 кв.мм желтая устанавливается на стандартную DIN-рейку 35 мм без инструментов - просто защёлкивается. Для правильного монтажа используйте отвертку с плоским лезвием: затягивайте винт до упора, но без усилия, чтобы не повредить контакт. Обязательно проверьте, что провод полностью вошёл в гнездо - слабый контакт вызывает перегрев. Поскольку требуется торцевая пластина, закрывайте крайнюю клемму в ряду, чтобы предотвратить случайное прикосновение к токоведущим частям.

Безопасность и стандарты

Клемма соответствует требованиям безопасности по классу воспламеняемости V0 (UL 94) и рассчитана на рабочее напряжение до 800 В. Материал корпуса - самозатухающий полиамид, исключающий горение при возгорании соседних элементов. Цветовое исполнение соответствует нормам маркировки проводников. Несмотря на высокую степень защиты, не применяйте клемму вне закрытых электрошкафов - она не имеет IP-защиты от пыли и влаги.

Преимущества

• Высокая механическая прочность корпуса из полиамида - выдерживает вибрацию и удары в промышленной среде;
• Удобная боковая подводка проводов - снижает риск перегиба и упрощает маршрутизацию;
• Стандартная ширина 8,2 мм - легко комбинируется с другими клеммами в одной рейке;
• Яркий жёлтый цвет - ускоряет диагностику и минимизирует ошибки при подключении;
• Долгий срок службы - не требует обслуживания в течение 15 лет при соблюдении условий эксплуатации.

Ограничения применения

• Не предназначен для установки на открытой поверхности - отсутствует защита от пыли и влаги (нет IP-класса);
• Не подходит для проводов меньше 2,5 мм2 - возможен плохой контакт и выпадение провода;
• Требует обязательного использования торцевой пластины - без неё есть опасность поражения током;
• Не рекомендовано применение в местах с постоянным контактом с маслом, растворителями или агрессивными химикатами - хотя полиамид устойчив, длительный контакт может снизить долговечность.

Примеры использования

• Подключение фазных проводов к автоматическим выключателям в распределительном щите цеха;
• Объединение нескольких выходов терморегулятора перед подачей на нагревательные элементы;
• Сборка шины питания для группы двигателей на конвейере;
• Фиксация нулевого провода в щите управления насосной станцией.

Практические советы

• Перед монтажом зачистите провод на 8–10 мм - слишком длинная зачистка может привести к замыканию на корпус;
• Используйте только отвёртки с подходящим размером лезвия - некорректный инструмент деформирует винт;
• При групповой установке нескольких клемм - начинайте с торца и последовательно заполняйте рейку, устанавливая торцевую пластину в конце;
• Проверяйте затяжку через 1–2 месяца после первого включения - первоначальное оседание провода может потребовать доливки;
• Для многожильных проводов используйте наконечники - они увеличивают надёжность контакта и продлевают срок службы клеммы.
