Колодка клеммная ЕК-6/40 JXB земля (аналог БЗН) EKF PROxima | plc-ek-6/40

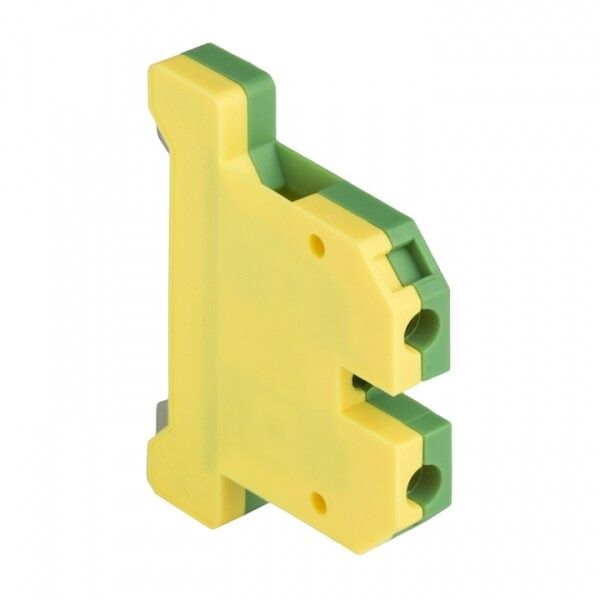

Колодка клеммная ЕК-6/40 JXB земля (аналог БЗН) от EKF предназначена для надежного заземления в распределительных щитах. Эта модель из серии JXB PROxima обеспечивает прочное винтовое соединение проводов сечением 4–6 мм2 и соответствует требованиям промышленной автоматизации.

Назначение и область применения

Колодка клеммная ЕК-6/40 JXB земля используется для создания защитного заземления в электрических щитах. Применяется в системах НКУ (низковольтные коммутационные устройства) и промышленном оборудовании - например, в пультах управления, станках, конвейерах, шкафах автоматики. Подходит для цепей переменного тока частотой 50 Гц. Цвет желто-зеленый соответствует стандарту заземляющих проводников.

Технические характеристики

• Тип соединения: винтовое - позволяет плотно фиксировать провода без инструментов после затяжки
• Сечение провода: 4–6 мм2 - оптимально для медных жил в бытовых и промышленных сетях
• Номинальный ток: 50 А - выдерживает нагрузки типичных промышленных контуров заземления
• Номинальное напряжение: 800 В - безопасно работает в высоковольтных системах до этого предела
• Материал корпуса: полиамид класса V0 - самозатухающий, устойчив к перегреву и возгоранию
• Материал контактной части: сталь - обеспечивает долговечную механическую прочность
• Защита IP20 - защищает от случайного прикосновения к токоведущим частям, но не от воды и пыли
• Температурный диапазон: -40…+80 C - работает в холодных складах и нагретых помещениях
• Ширина: 8 мм, высота: 47 мм - компактный формат для плотной укладки на рейке
• Позиция подключения: сбоку - удобно для прокладки проводов вдоль щита
• Гарантия: 84 месяца - подтверждает надежность материала и сборки

Совместимость и монтаж

Колодка клеммная ЕК-6/40 JXB земля монтируется на стандартную DIN-рейку шириной 35 мм или G-рейку. Установка происходит путем защелкивания - никаких болтов или сверления не требуется. Для подключения используйте отвертку с плоским жалом. После вставки провода в зажим затяните винт до упора - проверьте надежность, потянув за жилу. Клемма рассчитана на одиночный проводник; многожильные провода рекомендуется обжимать наконечниками.

Безопасность и стандарты

• Соответствует IEC 60309-1(1999) - международному стандарту для силовых соединителей
• Имеет класс горючести V0 - материал не распространяет пламя при возгорании
• Соблюдает ГОСТ Р 50030.7.2002 - российский норматив для аппаратов низковольтного распределения
• Цвет желто-зеленый - соответствует ГОСТ Р 50462, что исключает путаницу с фазными проводами

Преимущества

• Фиксация винтом гарантирует устойчивое соединение даже при вибрациях оборудования
• Полиамид с классом V0 снижает риск возгорания в случае аварии
• Компактная форма позволяет установить несколько клемм рядом без перегрузки щита
• Аналог БЗН - легко заменить старые элементы в существующих щитах без переделки
• Долгий срок службы благодаря качественной стали и термостойкому пластиковому корпусу

Ограничения применения

• Не предназначен для работы во влажных средах - степень защиты IP20 не защищает от брызг и пара
• Не подходит для проводов меньше 4 мм2 или больше 6 мм2 - возможен перегрев или плохой контакт
• Не применяется в цепях постоянного тока выше 800 В - указано только для переменного тока 50 Гц
• Не следует использовать в условиях сильных химических воздействий - полиамид может деформироваться под действием растворителей

Примеры использования

• Подключение заземляющего провода к шине PE в этажном щите жилого дома
• Заземление металлического корпуса ЧПУ станка через распределительный щит
• Объединение нескольких заземляющих проводов от датчиков в промышленном контроллерном шкафу
• Замена поврежденной клеммы типа БЗН в старом щите - совпадают габариты и функционал

Практические советы

• Перед монтажом убедитесь, что сечение провода попадает в диапазон 4–6 мм2 - меньшие жилы могут выпасть, большие - не войдут
• Для многожильных проводов используйте наконечники типа НШВИ - так контакт будет более надежным
• Проверяйте затяжку винта каждые 6–12 месяцев в условиях вибраций - особенно на заводах и в цехах
• Не перегружайте одну клемму несколькими проводами - она рассчитана только на один проводник
• При замене аналога БЗН учтите, что ЕК-6/40 JXB земля имеет тот же шаг и форму, но отличается цветом - он теперь точно соответствует стандарту
