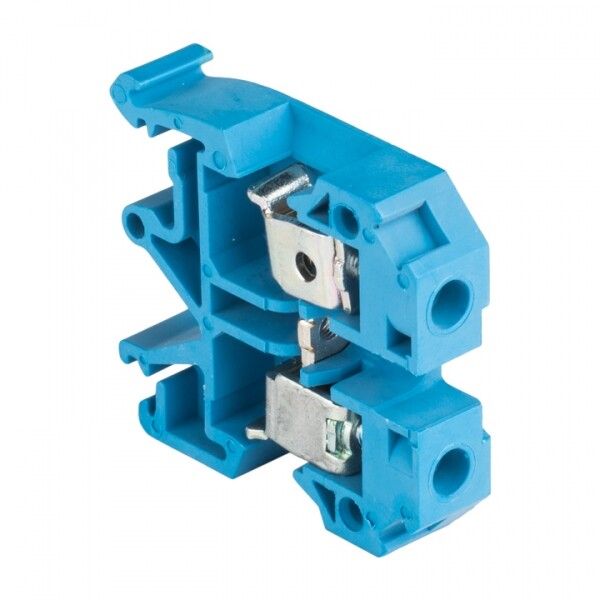

Колодка клеммная JXB-10/35 70А 6-10 мм² синяя PROxima EKF plc-jxb-10/35b

Колодка клеммная JXB-10/35 синяя от EKF - компактное устройство для надежного соединения проводов сечением 6–10 мм2 в распределительных щитах. Артикул plc-jxb-10/35b рассчитана на работу в промышленных сетях до 800 В и 70 А, обеспечивает безопасное подключение на DIN-рейке и соответствует требованиям IEC 60309-1.

Назначение и область применения

Колодка клеммная JXB-10/35 синяя предназначена для создания разъёмных соединений между проводниками в силовых и управляющих цепях постоянного и переменного тока частотой 50 Гц. Применяется в промышленном оборудовании, автоматических системах управления, щитах НКУ, станках, конвейерах и других устройствах, где требуется надёжное и быстрое подключение. Подходит для монтажа в распределительных шкафах, где важны компактность и доступность обслуживания.

Технические характеристики

• Номинальный ток: 70 А
• Номинальное напряжение: 800 В
• Количество контактов: 2
• Диапазон сечений проводов: 6–10 мм2
• Тип подключения: винтовой зажим
• Способ монтажа: на DIN-рейку или G-рейку
• Позиция подключения: сбоку
• Ширина: 10 мм
• Высота: 45 мм
• Материал корпуса: полиамид (синий, класс горючести V0)
• Материал контактной части: сталь
• Степень защиты: IP20 (защита от прикосновения пальцами, но не от воды и пыли)
• Диапазон рабочих температур: от –40 C до +80 C
• Требуется торцевая пластина: да
• Гарантийный срок: 84 месяца
• Соответствие нормативам: IEC 60309-1 (1999), ГОСТ Р 50030.7.2002

Совместимость и монтаж

Колодка JXB-10/35 синяя монтируется на стандартную DIN-рейку шириной 35 мм (или G-рейку). Для правильной установки необходимо использовать торцевую пластину - она предотвращает случайное касание соседних клемм и обеспечивает механическую стабильность сборки. Каждый контакт фиксируется одним винтом; затяжка должна выполняться усилием, достаточным для плотного контакта, но без перегрузки - чтобы не повредить жилу или резьбу. Установка возможна в любом положении, но рекомендуется располагать клеммы так, чтобы провода входили сбоку, а не сверху, для снижения нагрузки на зажим.

Безопасность и стандарты

Изделие изготовлено из самозатухающего полиамида класса V0, что исключает распространение пламени при возгорании. Степень защиты IP20 гарантирует защиту от прикосновения к токоведущим частям, но не защищает от влаги - поэтому не применяется во влажных средах или на улице. Соответствует международному стандарту IEC 60309-1 и российскому ГОСТ Р 50030.7.2002, что подтверждает соответствие требованиям безопасности для промышленного оборудования.

Преимущества

• Компактный размер (10×45 мм) позволяет экономить место в щите
• Винтовой зажим обеспечивает прочное и долговечное соединение даже при вибрациях
• Цветной корпус (синий) упрощает визуальное различение цепей
• Поддержка торцевых пластин повышает безопасность при обслуживании
• Длительная гарантия (7 лет) указывает на высокую надёжность материала и производства
• Совместима с другими элементами серии JXB PROxima - легко формировать модульные группы

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или на открытом воздухе - IP20 недостаточно для таких сред
• Запрещено использование с проводами меньше 6 мм2 или больше 10 мм2 - риск перегрева или плохого контакта
• Требует обязательного использования торцевой пластины - без неё возможен пробой между соседними клеммами
• Не подходит для многожильных проводов без наконечников - жилы могут деформироваться при затяжке
• Не используется в цепях с частотой выше 50 Гц - не сертифицирован для импульсных или высокочастотных сигналов

Примеры использования

• Подключение выходов частотных преобразователей к двигателям
• Разводка питания в щитах автоматизации станков
• Объединение заземляющих проводников в группе (при использовании специальных заземляющих колодок серии EK-JXB)
• Формирование коммутируемых участков в распределительных щитах объектов ЖКХ и промышленности
• Создание временных соединений при тестировании оборудования

Практические советы

• Перед монтажом проверьте сечение провода - используйте калибратор или штангенциркуль, особенно если провод многожильный
• Для многожильных проводов обязательно используйте наконечники типа НШВИ - это предотвратит выдавливание жил при затяжке
• Затягивайте винты равномерно, без лишнего усилия - слышимый хруст говорит о перегрузке
• При сборке нескольких колодок рядом всегда устанавливайте торцевые пластины на обоих концах группы
• При замене или диагностике отключайте питание - хотя IP20 защищает от прикосновения, внутренние контакты находятся под напряжением
• Артикул plc-jxb-10/35b совместим с другими изделиями серии JXB от EKF - можно собирать унифицированные блоки
