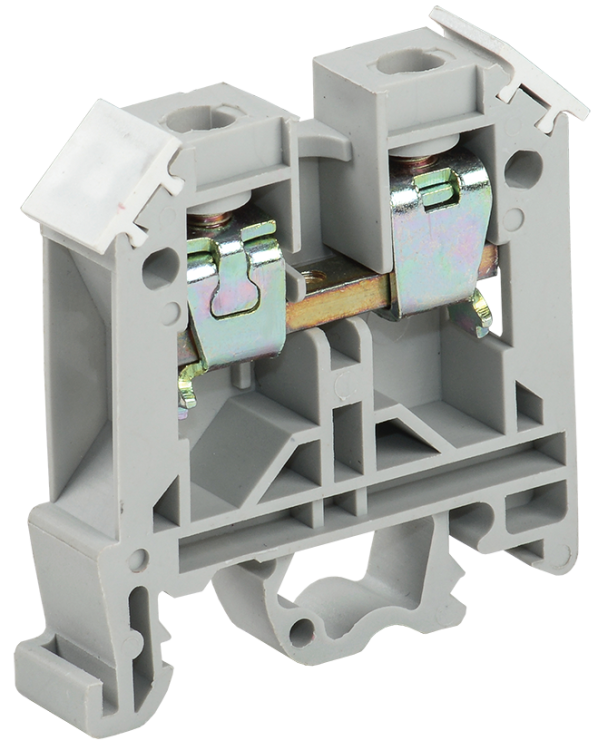

Клемма ЗНИ-10 мм.кв. серый - YZN10-010-K03 IEK

Зажим наборный ЗНИ-10 мм2 серый от IEK предназначен для надежного и компактного соединения фазных, нулевых и защитных проводников в распределительных шкафах. Артикул yzn10-010-k03 обеспечивает устойчивую работу в условиях промышленной автоматизации благодаря винтовому соединению и монтажу на DIN-рейку.

Назначение и область применения

Зажим наборный ЗНИ-10 мм2 серый используется для создания электрических соединений между проводниками сечением от 1 до 16 мм2. Применяется в распределительных щитах, пультах управления, системах автоматизации и других устройствах, где требуется организованная коммутация проводов. Подходит для подключения фазных, нулевых и защитных (PE) проводников. Серый цвет указывает на использование в фазных цепях.

Технические характеристики

• Диапазон сечений провода: 1–16 мм2
• Номинальный ток: 70 А
• Номинальное напряжение: 600 В
• Тип соединения: винтовой - позволяет плотно затянуть провод без повреждения жилы
• Способ монтажа: установка на DIN-рейку шириной 35 мм
• Ширина одной ячейки: 10,5 мм - компактное расположение в шкафу
• Количество контактов: 2 - вход и выход для последовательного соединения
• Материал корпуса: полиамид PA - прочный, термостойкий, самозатухающий
• Степень защиты: IP20 - защищает от доступа пальцами и крупными частицами, не герметичен
• Климатическое исполнение: УХЛ3 - работает при температурах от –40 C до +80 C
• Класс воспламеняемости: V0 - материал не поддерживает горение
• Срок службы: 5 лет при соблюдении условий эксплуатации
• Позиция соединения: сбоку - удобно для прокладки проводов вдоль рейки
• Цвет: серый - соответствует стандартному обозначению фазных проводов

Совместимость и монтаж

Зажим наборный ЗНИ-10 мм2 серый совместим с любой стандартной DIN-рейкой 35 мм. Для правильной установки необходимо:

• Зафиксировать зажим на рейке до затяжки проводов
• Подключить провода через боковые отверстия - зачищенную жилу вставить до упора и затянуть винт усилием, достаточным для надежного контакта, но без пережима
• Обязательно использовать торцевую пластину - она предотвращает случайное касание соседних зажимов и обеспечивает целостность изоляции
• Не допускать подключение проводов сечением менее 1 мм2 - возможен плохой контакт

Каждый зажим имеет маркер для нанесения номера цепи - можно пометить подключенную линию. Боковые заглушки (продаются отдельно) обеспечивают дополнительную изоляцию при необходимости.

Безопасность и стандарты

Зажим наборный ЗНИ-10 мм2 серый выполнен из материала класса V0, что исключает распространение пламени. Соответствует требованиям безопасности для внутренней установки в электрошкафах. Степень защиты IP20 гарантирует защиту от прямого контакта с токоведущими частями, но не предназначена для работы во влажных или запыленных средах вне шкафа. Климатическое исполнение УХЛ3 позволяет применять устройство в помещениях с колебаниями температуры и повышенной влажностью, характерных для промышленных объектов в России.

Преимущества

• Высокая механическая прочность корпуса из полиамида - выдерживает нагрузки при сборке и эксплуатации
• Фиксированная позиция соединения сбоку - упрощает маршрутизацию проводов и снижает риск перегиба
• Цветовая маркировка - серый цвет сразу указывает на фазный провод, ускоряет диагностику
• Совместимость с маркерами и заглушками - позволяет легко идентифицировать и изолировать ненагруженные контакты
• Оптимальная ширина 10,5 мм - экономит место в шкафу при большом числе подключений

Ограничения применения

• Не применяется в открытых или наружных установках - степень защиты IP20 не защищает от воды и пыли
• Не рекомендуется для многожильных проводов без наконечника - возможен пережим и окисление жил
• Требует обязательного использования торцевой пластины - без неё есть риск пробоя между соседними зажимами
• Не подходит для переменного тока выше 600 В или постоянного тока свыше 70 А
• Не следует использовать в местах с вибрацией без дополнительной фиксации - винтовые соединения требуют периодической проверки

Примеры использования

• Распределительный щит промышленного оборудования - подключение фаз к автоматическим выключателям
• Щит управления конвейерной линией - соединение сигнальных проводов и питания двигателей
• Аварийное освещение - коммутация нулевого и защитного проводников
• Системы автоматизации - группировка проводов от датчиков и исполнительных механизмов

Практические советы

• Перед монтажом всегда зачищайте провод на длину, указанную в инструкции - обычно 8–10 мм
• Проверяйте затяжку винта после первых нескольких часов работы - возможно ослабление при тепловом расширении
• Для многожильных проводов используйте наконечники типа НШВИ - это повысит надежность контакта
• Выбирайте цвет зажима в соответствии с функцией провода: серый - фаза, синий - ноль, желто-зеленый - PE
• При использовании в шкафах с высокой плотностью компоновки - учитывайте, что каждый зажим занимает 10,5 мм, и рассчитывайте количество рядов заранее
• Запасайтесь торцовыми пластинами и заглушками - они необходимы для завершения сборки и соответствия нормам ПУЭ
