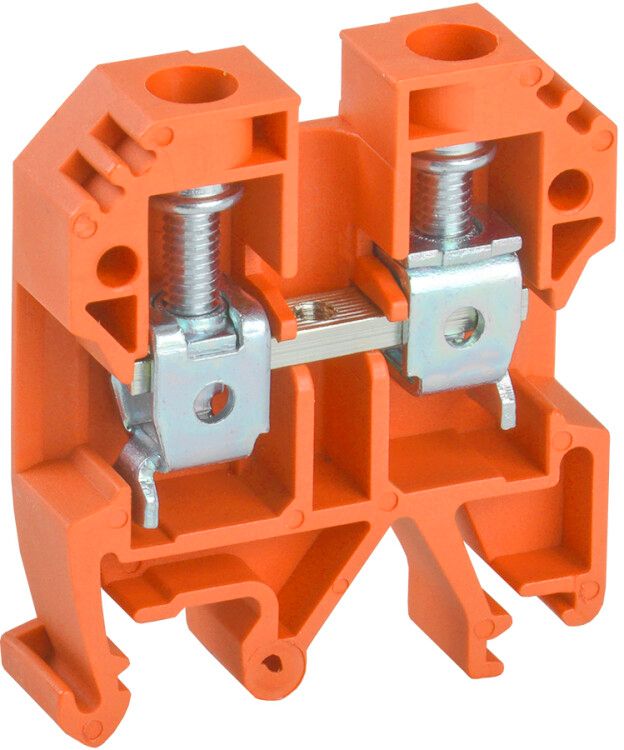

Клемма винтовая КВИ-10мм2 оранжевая | YZN30-010-K09 IEK

Клемма винтовая КВИ-10 кв.мм оранжевая от IEK - надёжное однополюсное устройство для фиксации проводов сечением 4–16 мм2 в электрощитах на DIN-рейке. Подходит для коммутации фаз, нулей и PE-проводников, обеспечивает долговременный контакт при высоких нагрузках.

Назначение и область применения

Клемма винтовая КВИ-10 кв.мм оранжевая используется для создания прочных и стабильных электрических соединений в распределительных щитах. Применяется для подключения фазных, нулевых и защитных проводников (PE) в промышленном, жилом и коммерческом оборудовании. Цвет оранжевый соответствует стандартной цветовой маркировке для специальных цепей - например, для управления, автоматики или вторичных цепей. Устанавливается исключительно на DIN-рейку 35 мм.

Технические характеристики

• Сечение провода: 4–16 мм2 - подходит для медных и алюминиевых жил
• Номинальный ток: 70 А - выдерживает длительную нагрузку без перегрева
• Номинальное напряжение: 800 В - рассчитана на работу в сетях до 1000 В переменного тока
• Тип соединения: винтовой - позволяет плотно затянуть провод без повреждения жилы
• Количество полюсов: 1 - каждая клемма обслуживает один проводник
• Материал корпуса: полиамид PA - устойчив к механическим воздействиям, химическим средам и перепадам температур
• Рабочая температура: от –60 C до +110 C - работает в экстремальных условиях, включая холодные склады и нагретые шкафы
• Класс воспламеняемости: V0 - самозатухающий материал, не поддерживает горение
• Ширина: 10 мм - компактная форма, экономит место на рейке
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Позиция подвода: сбоку - удобно для прокладки проводов вдоль шкафа
• Требуется торцевая пластина: да - для замыкания цепи между соседними клеммами необходимо использовать перемычку (не входит в комплект)

Совместимость и монтаж

Клемма винтовая КВИ-10 кв.мм оранжевая совместима с любой стандартной DIN-рейкой 35 мм. Монтаж осуществляется путём защёлкивания на рейку - никаких инструментов не требуется. Для подключения: ослабьте винт, вставьте подготовленный провод (без зачищения изоляции более чем на 8–10 мм), затем затяните винт до упора. Обязательно используйте торцевую пластину, если нужна последовательная связь нескольких клемм - без неё цепь будет разорвана. Клеммы этой серии легко сочетаются с другими изделиями IEK из серии КВИ.

Безопасность и стандарты

Клемма винтовая КВИ-10 кв.мм оранжевая соответствует требованиям ГОСТ Р 50030.5.1 и IEC 60947-7-1. Материал корпуса имеет класс воспламеняемости V0, что гарантирует пожаробезопасность даже при аварийных перегрузках. Номинальное напряжение 800 В обеспечивает запас безопасности для сетей до 1000 В. Работает в соответствии с нормами для внутренних установок в электрошкафах.

Преимущества

• Высокая механическая прочность корпуса из полиамида - не трескается при ударах и вибрациях
• Удобный боковой вход - снижает риск переплетения проводов в плотных шкафах
• Стандартный шаг 10 мм - позволяет точно планировать расположение клемм на рейке
• Яркий оранжевый цвет - упрощает визуальную идентификацию цепей, особенно в сложных схемах
• Долгий срок службы - не требует замены в течение всего срока эксплуатации оборудования

Ограничения применения

• Не предназначен для многожильных проводов без наконечника - рекомендуется применять кабельные наконечники для гибких жил
• Требует обязательного использования торцевых пластин при параллельном соединении - без них невозможно создание шины
• Не подходит для частого демонтажа - винтовое соединение теряет надёжность после 3–5 циклов затяжки/ослабления
• Не следует использовать вне закрытых шкафов - не имеет защиты от внешней среды (IP-класс не указан)

Примеры использования

• Подключение выходов автоматических выключателей к групповым клеммам в этажных щитах
• Формирование нулевой шины в промышленных пультах управления
• Соединение проводов от датчиков и реле в системах автоматизации
• Распределение питания в шкафах ЧПУ, конвейеров, насосных станций
• Замена старых клемм в модернизируемых объектах - благодаря стандартизированному форм-фактору

Практические советы

• Перед монтажом проверяйте, чтобы сечение провода попадало в диапазон 4–16 мм2 - меньшие или большие жилы не будут надёжно зажаты
• Для алюминиевых проводов обязательно используйте антиоксидантную смазку - предотвращает окисление контакта
• Затягивайте винт рукой до упора, не применяйте силовые инструменты - можно повредить резьбу
• При сборке шины из нескольких клемм всегда устанавливайте торцевую пластину - она обеспечивает равномерный токовый поток
• Оранжевые клеммы лучше всего использовать для сигнальных или управляющих цепей - так проще отличить их от основных фазных проводов
• Артикул yzn30-010-k09 - это именно модель КВИ-10 с оранжевым корпусом; другие цвета имеют свои артикулы
