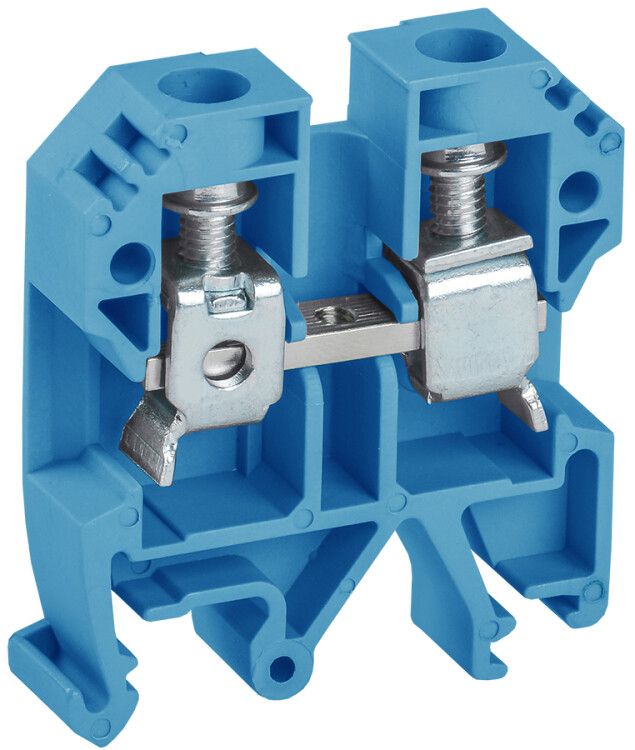

Клемма винтовая КВИ-10мм2 синяя, 70А, 800В IEK (ИЭК) YZN30-010-K07

Клемма винтовая КВИ-10мм2 синяя от IEK - надёжное винтовое соединение для фиксации проводов сечением 4–16 мм2 в электрощитах на DIN-рейке. Подходит для сборки силовых цепей, где важны компактность, долговечность и чёткая цветовая идентификация.

Назначение и область применения

Клемма винтовая КВИ-10мм2 синяя используется для создания прочных и долговечных электрических соединений между проводниками в распределительных щитах. Применяется для подключения фазных, нулевых и защитных проводов. Цвет синий соответствует стандартной маркировке нулевого провода (N). Устанавливается исключительно на DIN-рейку 35 мм, что обеспечивает организованную и удобную компоновку в электротехнических шкафах.

Технические характеристики

• Диапазон сечений проводов: 4–16 мм2 - подходит для медных и алюминиевых жил средней мощности
• Номинальный ток: 70 А - выдерживает нагрузки типичных для освещения, автоматики и малых двигателей
• Номинальное напряжение: 800 В - рассчитана на работу в сетях до 690 В переменного тока, включая промышленные системы
• Тип соединения: винтовой - позволяет многократно переподключать провода без потери качества контакта
• Количество полюсов: 1 - одноканальная, для одного провода
• Способ монтажа: на DIN-рейку 35 мм - совместима со всеми стандартными шкафами и панелями
• Рабочая температура: от –60 C до +110 C - работает в экстремальных условиях, включая холодные склады и нагреваемые помещения
• Материал корпуса: полиамид PA - высокая механическая прочность, устойчивость к химическим воздействиям и самозагасание пламени
• Класс воспламеняемости: V0 - не поддерживает горение, соответствует требованиям безопасности
• Ширина: 10 мм - компактная, позволяет плотно укладывать несколько клемм рядом
• Срок службы: 15 лет - гарантирует длительную работоспособность без замены
• Позиция соединения: сбоку - провод вводится параллельно рейке, экономит место в шкафу
• Требуется торцевая пластина: да - для гальванической связи между соседними клеммами необходимо использовать перемычки (не входят в комплект)

Совместимость и монтаж

Клемма винтовая КВИ-10мм2 синяя легко фиксируется на стандартной DIN-рейке 35 мм. Для установки достаточно защёлкнуть её в паз рейки. Монтаж провода: оголить жилу на 8–10 мм, вставить в контактный канал, затянуть винт усилием 0,4–0,5 Нм - не переусердствуйте, чтобы не повредить контакт. Обязательно используйте торцевую пластину, если требуется соединение нескольких клемм в цепь - без неё будет нарушен контур заземления или нуля. Клемма совместима с другими изделиями серии КВИ от IEK, включая аналогичные модели других цветов.

Безопасность и стандарты

Клемма винтовая КВИ-10мм2 синяя изготовлена из материала класса V0, что исключает распространение пламени при перегрузках. Соответствует требованиям ГОСТ Р 50030.5.1 и IEC 60947-7-1. Работает в соответствии с нормами для внутренних электроустановок. Цвет синий соответствует рекомендациям IEC 60445 для обозначения нулевого проводника (N).

Преимущества

• Высокая надёжность соединения благодаря винтовому зажиму с контролируемым моментом затяжки
• Устойчивость к вибрациям и термическим циклам - идеально для промышленного оборудования
• Цветовая маркировка снижает риск ошибок при монтаже и обслуживании
• Плотная компоновка: 10 мм ширины позволяют разместить до 10 клемм на 100 мм рейки
• Долгий срок службы - не требует замены в течение всего срока эксплуатации шкафа

Ограничения применения

• Не предназначен для подключения проводов меньше 4 мм2 - возможен плохой контакт и перегрев
• Не допускается использование без торцевой пластины при необходимости группового соединения - потеря электрической целостности
• Не следует применять вне закрытых шкафов - открытое расположение увеличивает риск повреждения и поражения током
• Запрещено подключение многожильных проводов без наконечников - возможен обрыв жил при затяжке

Примеры использования

• Подключение нулевой шины в распределительном щите промышленного станка
• Объединение нейтральных проводов от нескольких светильников в офисном помещении
• Фиксация защитного проводника PE в щите управления лифтом
• Сборка цепей питания частотных преобразователей и PLC-систем

Практические советы

• Перед монтажом проверьте сечение провода - оно должно попадать в диапазон 4–16 мм2. Для многожильных проводов обязательно используйте наконечники типа НКИ или НШВИ
• Затягивайте винт до упора, но без лишнего усилия - лучше использовать отвертку с пределом момента
• При использовании нескольких клемм подряд всегда устанавливайте торцевые перемычки - они обеспечивают равномерный поток тока и снижают риск перегрева
• Синяя клемма - это N-провод. Не путайте её с зелёно-жёлтыми (PE) или красными/чёрными (L). Цветовая стандартизация снижает вероятность аварии
• Артикул yzn30-010-k07 - это именно модель КВИ-10мм2 синяя от IEK. При заказе запасных частей указывайте полное название и артикул - другие производители используют свои обозначения
