Перемычка центральная для КВИ-6мм2 3PIN | YZN30Q-006-3P IEK

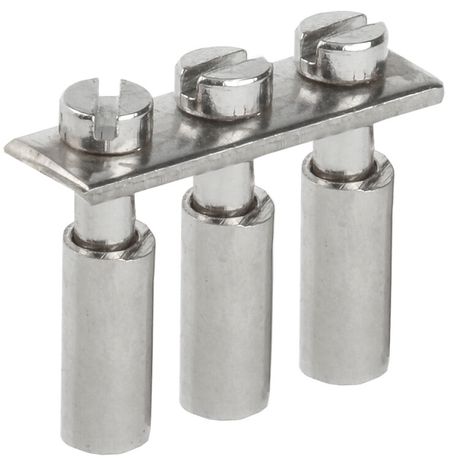

Перемычка центральная для клеммной колодки КВИ-6 мм2 3PIN от IEK предназначена для надёжного электрического соединения трёх соседних клемм в одной сборке. Артикул yzn30q-006-3p обеспечивает передачу тока до 50 А при напряжении до 800 В, что делает её подходящей для распределительных щитов и силовых цепей.

Назначение и область применения

Перемычка центральная для клеммной колодки КВИ-6 мм2 3PIN используется для создания последовательного электрического соединения между тремя клеммами винтовых клеммных колодок серии КВИ. Применяется в распределительных щитах, на пультах управления, в системах автоматизации и других местах, где требуется равномерное распределение тока между несколькими точками без использования внешних проводов.

Технические характеристики

• Номинальный ток: 50 А - выдерживает постоянную нагрузку до этого значения без перегрева;
• Номинальное напряжение: 800 В - рассчитана на работу в сетях переменного и постоянного тока до указанного уровня;
• Количество полюсов: 3 - соединяет три смежные клеммы в одном ряду;
• Тип изделия: перемычка - не требует внешней изоляции, служит внутренним токоведущим элементом;
• Способ монтажа: винтовой - фиксируется за счёт затяжки винта в уже установленную клемму;
• Исполнение: поперечный соединитель - располагается перпендикулярно оси клеммной колодки, соединяя контакты через центральный канал.

Совместимость и монтаж

Перемычка центральная для клеммной колодки КВИ-6 мм2 3PIN совместима исключительно с клеммными колодками серии КВИ, имеющими соответствующий шаг и глубину пазов для установки. Монтаж выполняется следующим образом:

• Убедитесь, что клемма свободна и не зажата проводом;
• Вставьте перемычку в центральные пазы токоведущих пластин так, чтобы каждый контакт точно вошёл в гнездо;
• Затяните винт до упора - он должен плотно зафиксироваться в шине, не допуская люфта;
• Не используйте усилие выше рекомендованного - это повредит резьбу или деформирует пластину.

Артикул yzn30q-006-3p предназначен только для колодок с сечением 6 мм2. Для других сечений применяйте другие модели.

Безопасность и стандарты

Перемычка выполнена из стали с антикоррозийным покрытием, что гарантирует долговечность в условиях повышенной влажности. Соответствует требованиям ГОСТ Р 50030.5.1 и IEC 60947-7-1 для компонентов коммутационных устройств. Напряжение 800 В позволяет применять изделие в промышленных системах высокой мощности, однако не следует использовать в сетях свыше 1000 В.

Преимущества

• Устраняет необходимость прокладывать дополнительные провода между клеммами - снижает риск ошибок при монтаже;
• Обеспечивает одинаковое сопротивление на всех трёх контактах - минимизирует перекосы тока;
• Максимальная механическая прочность благодаря стальной основе - выдерживает вибрацию и частые обслуживания;
• Фиксация винтом предотвращает самопроизвольное выпадение - особенно важно в условиях движения оборудования.

Ограничения применения

• Подходит только для клеммных колодок КВИ с шагом, соответствующим 3PIN-конструкции - не универсальна;
• Не предназначена для работы с алюминиевыми проводниками - возможен оксидный слой, нарушающий контакт;
• Не рекомендуется использовать в средах с химически активными парями (например, в кислотных цехах) без дополнительной защиты;
• Не заменяет заземляющую перемычку - не имеет специального маркировочного контура для PE/ PEN.

Примеры использования

• Распределительный щит с тремя выходами на двигатели одного типа - все три клеммы соединены одной перемычкой;
• Автоматическая линия с контроллером, где необходимо подать питание на три входа одновременно;
• Щит управления насосной станцией - три клеммы для фаз A, B, C соединены в одну цепь для контрольного сигнала.

Практические советы

• Перед установкой проверьте, что винт в клемме не закручивается слишком сильно - это может повредить резьбу внутри корпуса;
• Если перемычка yzn30q-006-3p плохо фиксируется - возможно, использована неверная модель КВИ; убедитесь, что она именно 6 мм2;
• Не сочетайте эту перемычку с другими типами соединителей - они имеют разный профиль и могут вызвать плохой контакт;
• При обслуживании щита всегда отключайте питание - даже при отключенном проводе ток может протекать через перемычку от соседнего полюса.
