Перемычка центральная для КВИ-4мм2 3PIN | YZN30Q-004-3P IEK

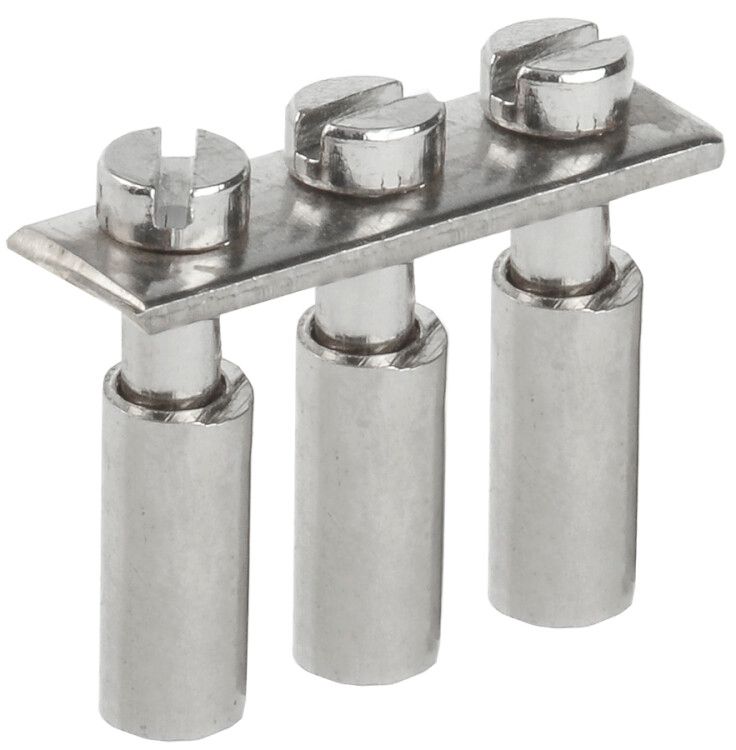

Перемычка центральная для кабельных вводов КВИ-4 мм2 3PIN от IEK предназначена для надёжного электрического соединения нескольких клеммных сборок винтового типа в распределительных системах. Артикул yzn30q-004-3p обеспечивает три точки подключения с номинальным током до 35 А и напряжением до 800 В.

Назначение и область применения

Перемычка используется для создания последовательного или параллельного электрического соединения между соседними клеммными зажимами серии КВИ. Применяется в щитах автоматического управления, силовых распределительных устройствах, на производствах и объектах ЖКХ, где требуется компактная и безопасная коммутация проводников. Подходит для установки в клеммах с площадью сечения 4 мм2.

Технические характеристики

• Количество контактов: 3
• Номинальный ток: 35 А
• Номинальное напряжение: 800 В
• Тип соединения: поперечный (перекрёстный)
• Метод фиксации: винтовой - через вворачивание в шину клеммы
• Материал: стальные токоведущие пластины
• Сечение кабеля: совместима с жилами 4 мм2

Совместимость и монтаж

Перемычка устанавливается исключительно в клеммы КВИ с соответствующими пазами для центрального соединения. Для монтажа необходимо:

• Отключить питание и проверить отсутствие напряжения;
• Вставить перемычку в центральный паз клеммы так, чтобы её контактные выступы точно вошли в гнёзда токоведущих пластин;
• Затянуть винты до упора - перетягивать нельзя, чтобы не повредить резьбу или изоляцию;
• Проверить плотность контакта легким покачиванием - перемычка должна быть неподвижной.

Не применяйте с другими типами клемм - даже аналогичными по внешнему виду - они могут иметь другую геометрию пазов и не обеспечат надёжного контакта.

Безопасность и стандарты

Произведено в соответствии с требованиями к качеству и безопасности изделий IEK. Соответствует нормам для устройств низкого напряжения (до 1000 В переменного тока). Материалы устойчивы к нагреву при длительной нагрузке до 35 А. Напряжение 800 В позволяет использовать перемычку в большинстве промышленных сетей, включая системы с высокими импульсными перегрузками.

Преимущества

• Обеспечивает равномерную передачу тока между всеми трёмя точками без потерь
• Стальной корпус гарантирует механическую прочность и долгий срок службы
• Фиксация винтом исключает случайное выпадение при вибрациях
• Уменьшает количество отдельных проводов в щите - снижает риск ошибок при монтаже
• Поддерживает стандартизированную компоновку клеммных групп

Ограничения применения

• Не предназначен для работы с кабелями больше 4 мм2 - возможен перегрев и потеря контакта
• Не используйте в условиях постоянного воздействия воды или химически активных сред - отсутствует герметизация
• Не заменяет предохранители или аппараты защиты - работает только как соединительный элемент
• Не допускается использование в цепях выше 800 В - есть риск пробоя изоляции

Примеры использования

• Связка трёх клемм КВИ в распределительном щите станка для питания трёх двигателей
• Разветвление фазы L1 на несколько входных автоматов в этажном щите
• Создание общей шины нулевого провода в системе УЗО/АВ
• Подключение нескольких датчиков к одному выходу контроллера через клеммную колодку

Практические советы

• Перед установкой проверьте, что все клеммы КВИ имеют одинаковое сечение - смешивание 2,5 мм2 и 4 мм2 может вызвать плохой контакт
• Если нужна более длинная цепочка - используйте две перемычки с перекрыванием одного контакта; не соединяйте их напрямую без переходника
• При многократном демонтаже следите за состоянием резьбы в клемме - износ требует замены самой клеммы, а не перемычки
• Для удобства монтажа можно временно закрепить перемычку плоскогубцами, пока не начнётся затяжка винта - она легко деформируется при усилии
• Артикул yzn30q-004-3p - оптимальный выбор именно для трёхпозиционных решений с кабелем 4 мм2; для двух или десяти контактов выбирайте другие модели серии КВИ
