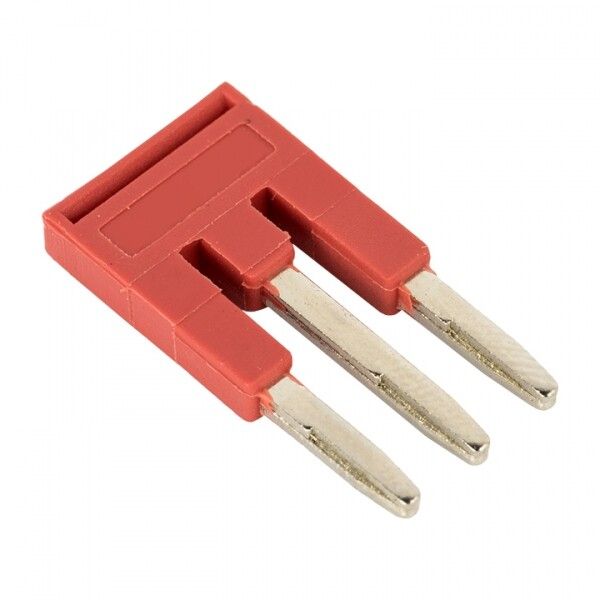

Перемычка для JXB-ST 1,5 3PIN (20 шт.) EKF PROxima | plc-per-st-3PIN-1.5

Перемычка для JXB-ST 1,5 3PIN (20 шт.) от EKF PROxima - это компактный поперечный соединитель для быстрого разветвления фазных, нулевых и заземляющих проводников в клеммных колодках серии JXB-ST. Удобна для сборки распределительных щитов с использованием самозажимных клемм.

Назначение и область применения

Перемычка для JXB-ST 1,5 3PIN используется для создания параллельных соединений между соседними клеммами в колодках серии JXB-ST. Применяется в распределительных щитах для разветвления фазных, нулевых и защитных проводников (PE) сечением до 1,5 мм2. Подходит для установки в жилых, коммерческих и промышленных объектах, где требуется надёжная и быстрая коммутация без инструментального затягивания.

Технические характеристики

• Номинальный ток: 17,5 А - выдерживает нагрузки типичных групп освещения и розеток;
• Номинальное напряжение: 800 В - рассчитана на работу в сетях до 690 В переменного тока (50 Гц);
• Монтаж: втычной - вставляется прямо в контактную группу клеммы без крепления;
• Конструкция: поперечный соединитель - связывает три соседние клеммы одновременно;
• Изоляция: да - корпус выполнен из огнестойкого полиамида, предотвращает замыкание;
• Цвет: красный - визуально отличается от заземляющих (жёлто-зелёных) элементов;
• Количество в упаковке: 20 штук - хватает для нескольких щитов или запаса;
• Гарантия: 84 месяца - соответствует высокому качеству материалов и сборки.

Совместимость и монтаж

Перемычка для JXB-ST 1,5 3PIN совместима исключительно с клеммными колодками JXB-ST 1,5 от EKF PROxima. Монтаж выполняется просто: вставьте перемычку в вертикальные контакты трёх соседних клемм до характерного щелчка. Нельзя использовать с другими моделями (JXB-S, другие бренды) - форма контактов отличается. Отключение требует аккуратного извлечения: используйте отвертку, чтобы слегка поддеть край перемычки, не перегибая её.

Безопасность и стандарты

Изделие изготовлено из огнестойкого полиамида, соответствует требованиям безопасности для электроустановок. Соответствует нормам IEC 60947-7-1 для вспомогательных устройств. Цветовая маркировка (красный) помогает избежать путаницы с заземляющими перемычками (жёлто-зелёные). Не предназначен для работы в цепях постоянного тока выше 120 В.

Преимущества

• Ускоряет сборку щита - вместо трёх отдельных перемычек одна поперечная;
• Не требует инструмента для установки - достаточно вставить рукой;
• Стабильный контакт благодаря пружинному механизму клемм JXB-ST;
• Защита от случайного выпадения - защёлкивающаяся конструкция;
• Высокая долговечность - гарантия 7 лет подтверждает устойчивость к механическим и термическим нагрузкам.

Ограничения применения

• Подходит только для проводников сечением до 1,5 мм2 - не применяйте с более толстыми жилами;
• Работает только с клеммами JXB-ST 1,5 - несовместима с JXB-S, WAGO, Legrand и аналогами;
• Запрещено использование в цепях постоянного тока выше 120 В - риск дугового замыкания;
• Не рекомендуется для внешней установки - не имеет защиты IP, работает только внутри щитов.

Примеры использования

• Разветвление фазы L1 на несколько автоматических выключателей в одном ряду;
• Объединение нулевых проводников N в групповой клемме перед подключением УЗО;
• Создание общей точки заземления PE (при использовании жёлто-зелёных перемычек);
• Сборка щитов в многоквартирных домах, офисах, торговых центрах.

Практические советы

• Перед установкой проверьте, что все клеммы JXB-ST свободны - перемычка не вставится, если хотя бы один контакт занят проводом;
• Не используйте силу - если не встаёт легко, не пытайтесь вдавить; возможно, неверный тип клеммы;
• Храните в оригинальной упаковке - маленькие детали легко потеряются;
• При замене клемм в старом щите - убедитесь, что новые тоже JXB-ST 1,5, иначе перемычка не подойдёт;
• Для больших проектов берите сразу 2–3 упаковки - удобнее иметь запас, чем докупать в процессе монтажа.
