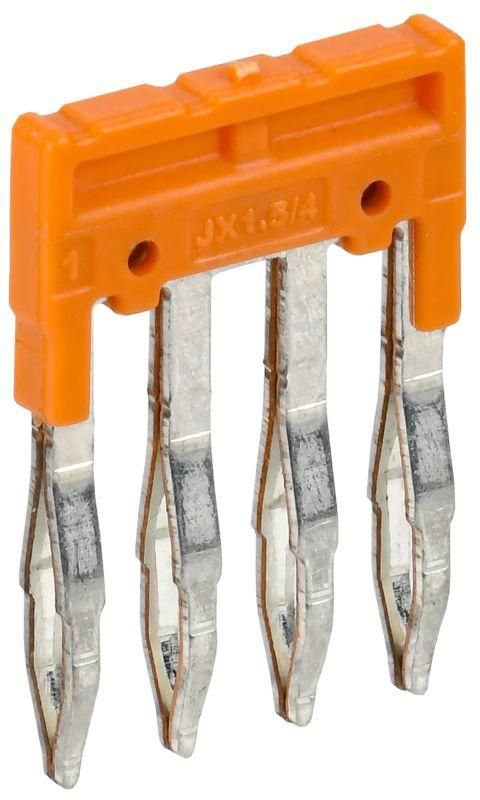

Перемычка гребенчатая для колодки клеммной CP 1,5мм2 4PIN IEK - YCT20-00-K03-001-EC-4P

Перемычка гребенчатая для клеммной колодки CP 1,5 мм2 4PIN от IEK позволяет быстро соединить несколько клемм в одной колодке, исключая необходимость прокладывать отдельные провода. Артикул yct20-00-k03-001-ec-4p рассчитана на работу в цепях до 800 В и используется там, где важна скорость и надёжность подключения.

Назначение и область применения

Перемычка гребенчатая для клеммной колодки CP 1,5 мм2 4PIN предназначена для создания электрических связей между соседними контактами в клеммных колодках типа CP. Она заменяет отдельные провода, ускоряя монтаж и снижая риск ошибок при подключении. Подходит для установки в распределительных щитах, автоматических системах управления, промышленном оборудовании и других местах, где требуется групповое соединение нескольких точек одного потенциала.

Технические характеристики

• Номинальный ток: 15 А - выдерживает нагрузки до этого значения без перегрева;
• Номинальное напряжение: 800 В - безопасно применяется в сетях переменного и постоянного тока до 800 В;
• Сечение провода: 1,5 мм2 - совместима с клеммами, рассчитанными на этот размер жилы;
• Количество контактов: 4 PIN - соединяет четыре последовательные клеммы в одну цепь;
• Способ монтажа: втычной - просто вставляется в клеммы без инструментов;
• Исполнение: кабельная перемычка - не требует внешней изоляции, предназначена для внутреннего использования в колодке.

Совместимость и монтаж

Перемычка gребенчатая для клеммной колодки CP 1,5 мм2 4PIN совместима только с клеммными колодками серии CP, имеющими шаг 5,0 мм и соответствующую форму контактов. Монтаж выполняется вручную: достаточно вставить перемычку в нужные клеммы до характерного щелчка. Убедитесь, что все контакты плотно зафиксированы - слабый контакт может вызвать нагрев. Перемычка имеет два элемента, позволяющих использовать её для параллельного соединения двух отдельных цепей, если они расположены рядом.

Безопасность и стандарты

Произведена в соответствии с требованиями к качеству и безопасности продукции IEK. Соответствует нормам для компонентов внутри электроустановок, однако не является самостоятельным устройством защиты. Не используйте перемычку вне клеммной колодки - она не имеет внешней изоляции и представляет опасность при открытой эксплуатации.

Преимущества

• Ускоряет монтаж - вместо трёх-четырёх проводов один элемент;
• Меньше точек соединения - снижает вероятность окисления и плохого контакта;
• Стандартная форма - гарантирует совместимость с оригинальными клеммами CP;
• Не требует инструментов - монтаж и демонтаж возможны руками;
• Два элемента в одном изделии - экономят место и материалы при двойных цепях.

Ограничения применения

• Подходит только для клеммных колодок CP с шагом 5,0 мм - несовместима с другими сериями (например, WAGO, Phoenix Contact);
• Работает только с проводами сечением до 1,5 мм2 - нельзя применять с более толстыми жилами;
• Не предназначена для внешней эксплуатации - не имеет IP-защиты и не выдерживает влагу, пыль, механические воздействия вне корпуса;
• Не рекомендуется для частых переподключений - многократное вхождение/выход из клемм может повредить контакты.

Примеры использования

• Объединение фаз L1, L2, L3 в распределительной коробке для питания группы двигателей;
• Замыкание входных клемм в модульных реле для обеспечения постоянного сигнала управления;
• Создание общей шины нуля N в щите автоматики на заводе;
• Связка нескольких датчиков с одним выходом в системе контроля температуры.

Практические советы

• Перед установкой проверьте, чтобы все клеммы были свободны и не имели следов деформации - искривлённые контакты не примут перемычку;
• Используйте перемычку только после того, как провода уже вставлены в остальные клеммы - иначе есть риск повредить изоляцию;
• Если вам нужны связи через одну клемму (через две), а не только смежные - выбирайте другие типы перемычек или делайте проводные соединения;
• Артикул yct20-00-k03-001-ec-4p от IEK лучше хранить в сухом месте - даже металлические контакты могут окисляться при высокой влажности;
• По возможности используйте цветовые метки на колодке - так проще контролировать, какие клеммы соединены перемычкой.
