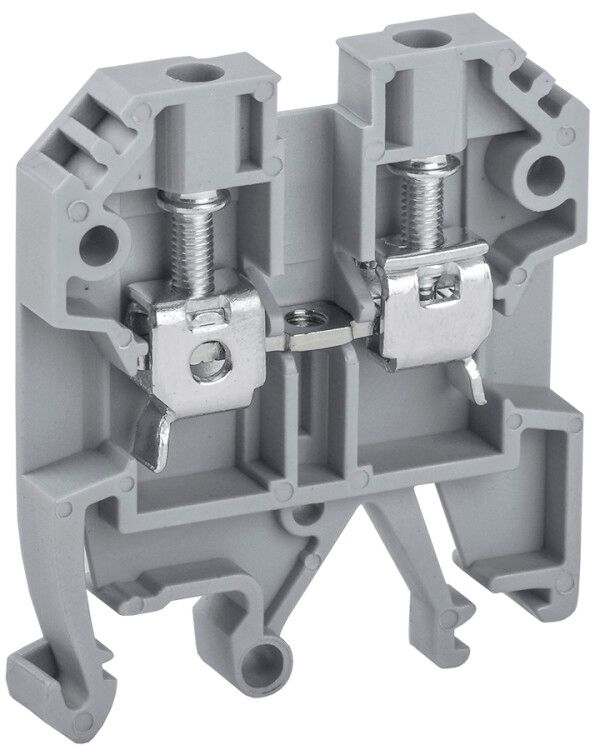

Клемма винтовая КВИ-4мм2, 35А, 800В, 1.5-6 мм² IEK (ИЭК) YZN30-004-K03

Клемма винтовая КВИ-4 кв.мм серая от IEK - надёжное решение для компактного и долговечного соединения проводов сечением 1,5–6 мм2 в электрощитах на DIN-рейке. Артикул yzn30-004-k03 подходит для монтажа фазных, нулевых и защитных проводников в промышленных и бытовых системах.

Назначение и область применения

Клемма винтовая КВИ-4 кв.мм серая используется для создания прочных и стабильных электрических соединений между проводниками в распределительных щитах. Применяется для подключения фазных, нулевых и защитных (PE) проводов. Подходит для установки в шкафах управления, автоматических выключателях, контакторах, частотных преобразователях и других устройствах, где требуется организованная коммутация.

Технические характеристики

• Диапазон сечений провода: 1,5 – 6 мм2 - позволяет работать с большинством распространённых медных жил
• Номинальный ток: 35 А - обеспечивает безопасную передачу тока без перегрева
• Номинальное напряжение: 800 В - рассчитана на работу в сетях до 690 В переменного тока и выше
• Количество полюсов: 1 - одноканальная клемма для одного провода
• Способ монтажа: крепление на DIN-рейку 35 мм - совместима со стандартными шкафами
• Ширина: 6,5 мм - компактный размер, экономит место в щите
• Материал корпуса: полиамид PA - высокая механическая прочность и термостойкость
• Класс воспламеняемости: V0 - самозатухающий материал, соответствует требованиям безопасности
• Рабочая температура: от -60C до +110C - работает в экстремальных условиях, включая холодные склады и нагретые помещения
• Срок службы: 15 лет - длительная надёжность без необходимости замены
• Позиция соединения: сбоку - удобный доступ для подключения и проверки
• Цвет: серый - стандартизированная цветовая маркировка для различения цепей

Совместимость и монтаж

Клемма винтовая КВИ-4 кв.мм серая легко монтируется на стандартную DIN-рейку 35 мм. Для правильной сборки необходимо использовать торцевую пластину - она предотвращает случайное отключение соседних клемм и обеспечивает целостность группы. Монтаж выполняется вручную: защёлкивается на рейку, затем винт откручивается, вставляется провод, после чего затягивается моментом, достаточным для плотного контакта - без перетяга.

Безопасность и стандарты

Клемма соответствует требованиям к классу горючести V0, что исключает распространение пламени при аварии. Материал корпуса - полиамид - устойчив к химическим воздействиям и старению. Номинальное напряжение 800 В гарантирует безопасность даже при скачках напряжения. Работа в широком температурном диапазоне делает её пригодной для использования в неотапливаемых помещениях и на улице в закрытых шкафах.

Преимущества

• Высокая механическая прочность корпуса из полиамида - устойчива к ударным нагрузкам
• Удобный боковой вход для провода - не требует лишнего пространства спереди
• Стандартная ширина 6,5 мм - позволяет разместить больше клемм в одном ряду
• Поддержка торцевых пластин - повышает надёжность группового монтажа
• Долгий срок службы - снижает затраты на обслуживание

Ограничения применения

Не применяется для многожильных проводов без наконечников - требуется обжим. Не рекомендуется для подключения алюминиевых проводов без специальной подготовки поверхности. Не предназначен для частого демонтажа - винты не рассчитаны на многочисленные разборки. Не используйте без торцевой пластины при групповом монтаже - риск отсоединения соседних клемм.

Примеры использования

• Подключение фазы к автоматическому выключателю в щите квартиры
• Объединение нулевых проводов в распределительной коробке промышленного оборудования
• Заземление корпусов станков через PE-проводники
• Соединение проводов в шкафах ЧПУ, насосных станций, конвейерных линий

Практические советы

• Перед монтажом зачистите провод на 8–10 мм - недостаточная зачистка вызывает плохой контакт
• Используйте отвертку с подходящим наконечником - перекос винта может повредить контактную площадку
• Проверьте затяжку винта рукой - он не должен вращаться свободно, но и не требует усилия с гаечным ключом
• При использовании нескольких клемм подряд обязательно установите торцевую пластину - это обязательное условие для сохранения целостности группы
• Выбирайте цвет клеммы по функциональному назначению: серый - универсальный, синий - N, жёлто-зелёный - PE
• Артикул yzn30-004-k03 - совпадает с каталогом IEK; при заказе убедитесь, что указан именно этот артикул, чтобы получить оригинальную клемму КВИ-4
